MATLAB绘图技巧：子图与双坐标轴应用实例

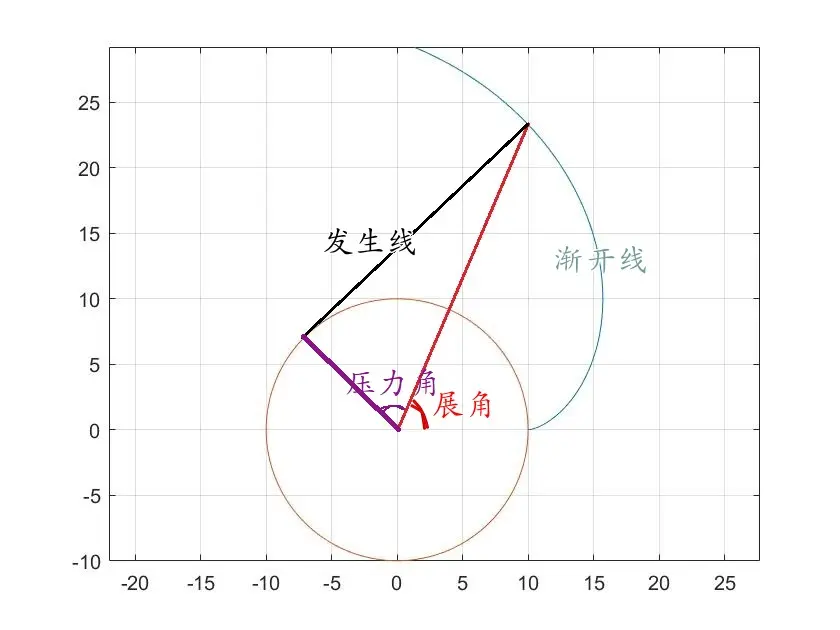

渐开线是在一个基圆上取出一条直线段，一端点扫过的路径。就像车轮在路面上碾过，以车轮为固定坐标系，看路面某点的轨迹一样。如下图所示

渐开线

编写渐开线函数代码：

渐开线函数

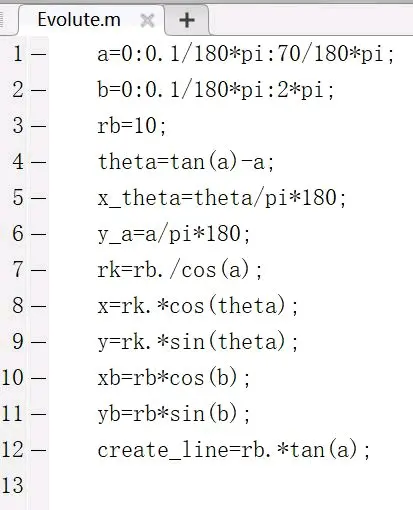

a=0:0.1/180*pi:70/180*pi;%压力角 b=0:0.1/180*pi:2*pi;%基圆角度 rb=10;%基圆半径 theta=tan(a)-a;%展角 x_theta=theta/pi*180;%展角压力角（角度形式） y_a=a/pi*180;%压力角（角度形式） rk=rb./cos(a);%渐开线极坐标的矢径 x=rk.*cos(theta); y=rk.*sin(theta);%渐开线直角坐标 xb=rb*cos(b); yb=rb*sin(b);%基圆直角坐标 create_line=rb.*tan(a);%发生线

我们在绘制多个函数图时，由于它们之间相互关联，往往希望能将多张图像放在同一页面。这时，就需要利用子图的绘制方式。

利用subplot绘制子图

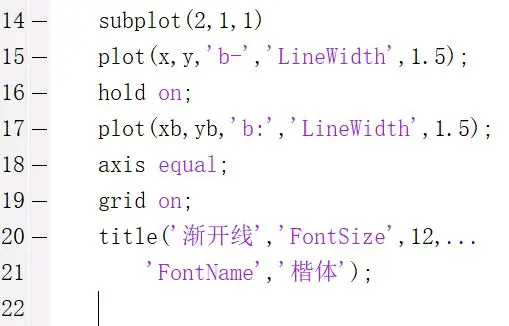

subplot(2,1,1)%表示以2行1列绘制第一副子图 plot(x,y,'b-','LineWidth',1.5); hold on; plot(xb,yb,'b:','LineWidth',1.5); axis equal;%为方便观察，坐标轴比例一致 grid on; title('渐开线','FontSize',12,...%由于代码过长，利用“...”下一行续写     'FontName','楷体');

在绘制函数曲线时，常常需要在一张图上绘制多条函数曲线。这种同一个自变量的多条函数曲线的函数值范围往往难以统一，用同一纵坐标并不合适。这时，就需要采用双纵坐标的方式绘图。

双纵坐标绘图

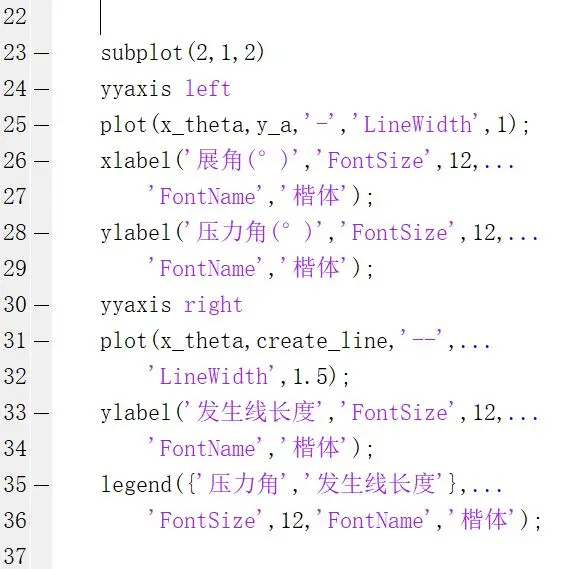

subplot(2,1,2)%表示以2行1列形式排列，绘制第二副子图 yyaxis left%表示接下来以左边坐标轴绘制 plot(x_theta,y_a,'-','LineWidth',1); xlabel('展角(°)','FontSize',12,...     'FontName','楷体'); ylabel('压力角(°)','FontSize',12,...     'FontName','楷体'); yyaxis right%表示接下来以右边坐标轴绘制 plot(x_theta,create_line,'--',...     'LineWidth',1.5); ylabel('发生线长度','FontSize',12,...     'FontName','楷体'); legend({'压力角','发生线长度'},...     'FontSize',12,'FontName','楷体');%给绘制的多条曲线标注

绘制结果

渐开线函数曲线

总结：

利用subplot(row,colum,NO）来绘制子图，row行数，colum列数，NO第几幅图

利用yyaxis left和yyaxis right来绘制左右双纵坐标函数图像
