HFSS高效建模技巧进阶篇

1、本次分享的是下面四个技巧：

2、快速建立lumped port技巧

3、灵活打金线技巧；

4、梯形快速建立.tech脚本文件技巧

1、快速建立lumped port技巧

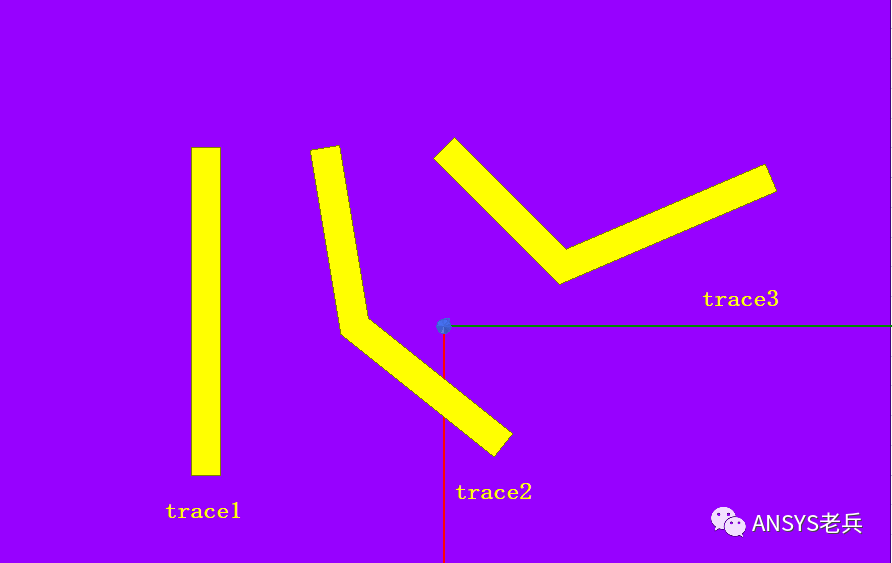

  建立lumped port通常的套路是切换操作平面（ZX或ZY），然后画一个矩形，还要修改矩形的尺寸，如果传输线拐弯，你还得旋转平移坐标系，非常麻烦，如下图所示，该如何同时给这三条trace添加lumped port？

高效方法：create object form edge+sweep along vector，具体操作参照下面三图。

2、灵活打金线（bonding wires)技巧

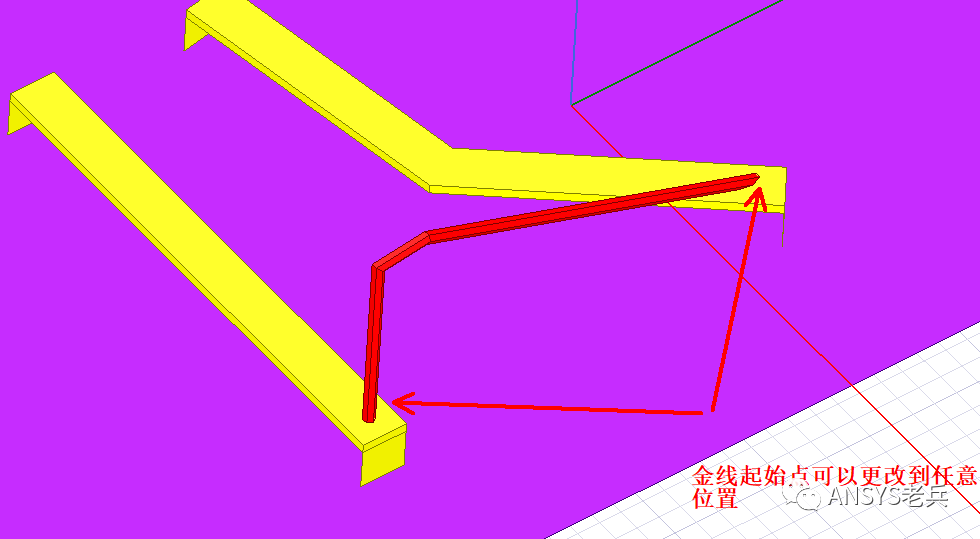

为了方便打金线，通常会做一些小的参考面，无形中又增加了建模的工作量，其实利用reference point的相对偏移，就可以很灵活的在任意位置打上金线。

高效方法：ctrl+鼠标左键改变reference point的位置即可，参考下图。

3、梯形横界面走线生成技巧

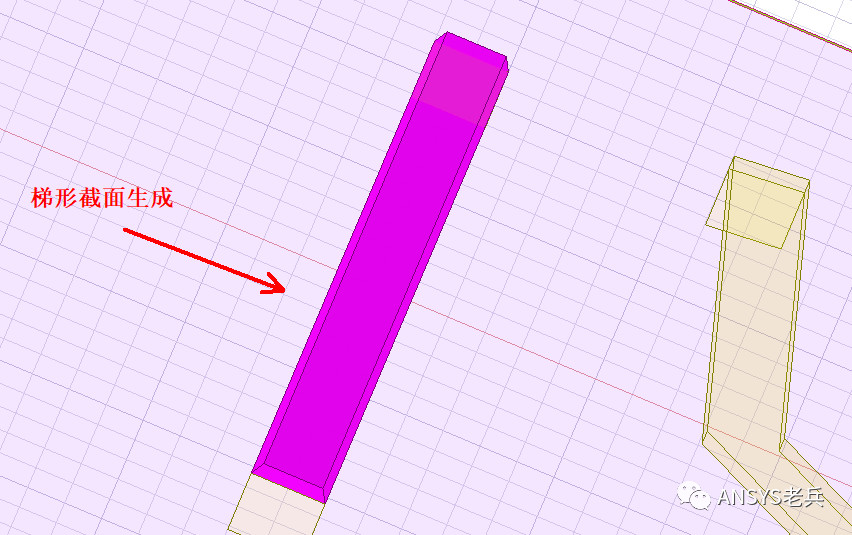

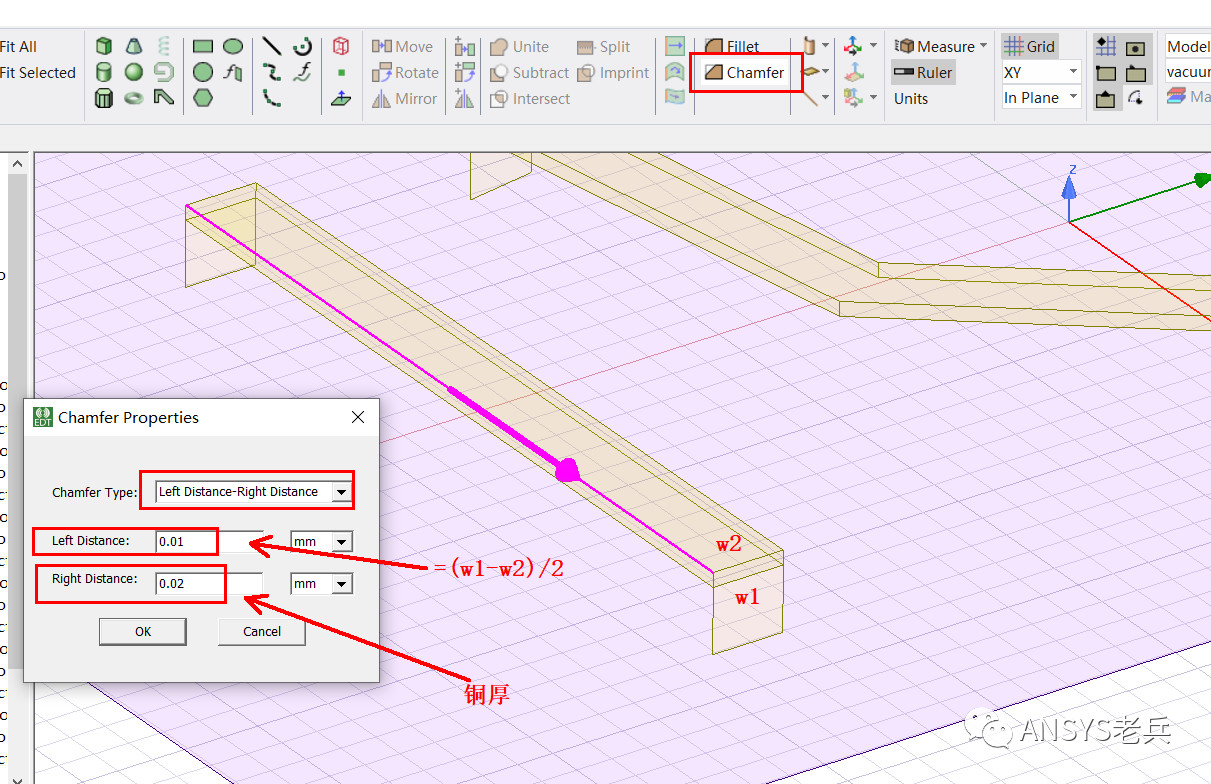

生成梯形横截面的走线，有很多方法，可以用line生成、可以用sweep操作、可以connect two face，今天介绍的是利用倒方角操作，具体细节可以参考help说明。

4、快速生成.tech脚本文件

这个.tech脚本有啥用？它其实是将dxf直接生成3d object的一个文件，假如layout工程师帮你导出一个PCB的dxf文件，这个dxf里面有多层结构，就可以利用.tech脚本将这个dxf文件生成3d的PCB。

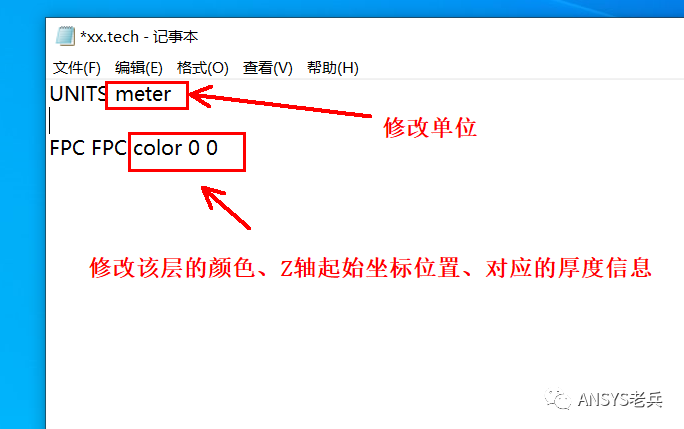

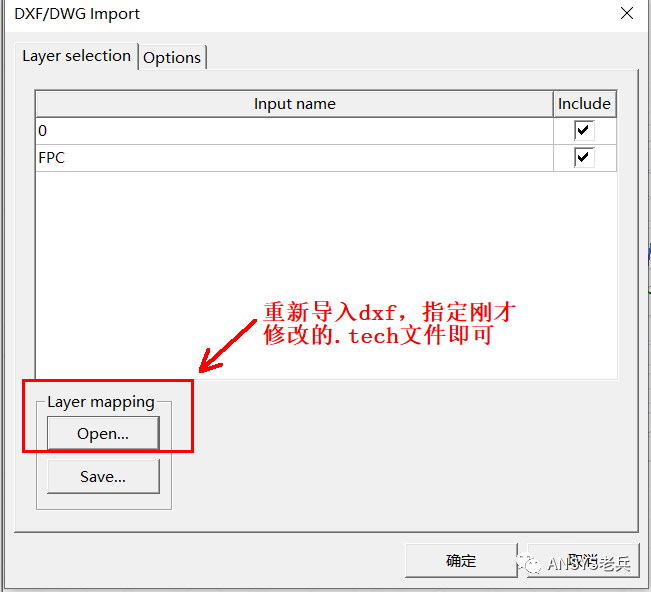

  具体方法如下：在导入dxf的过程中，勾选想要的layer，导出一个.tech文件，然后修改里面的单位、颜色、Z轴信息，最后重新导入dxf，指定刚才修改的.tech文件即可。关于.tech的更多解释请参考下文：

more details about importing or exporting dxf file into HFSS
