HFSS高效建模:9个实用技巧分享

2019年,笔者在仿真秀制作一套精品课《HFSS信号完整性分析20讲-让你拥有信号完整性频域和时域仿真分析能力(完整版)》,发现很多人建模的思路不够清晰,还处在堆积木的阶段,要处理很多的坐标,工作量非常大。

事实上HFSS提供了很多非常高效的命令,灵活使用这些命令,能让建模过程变的简单,也比较好玩,因此,我近期开始分享一些HFSS的高效建模技巧,希望这些技巧对新人的建模能力有所提升。


1、快速建立PCB层叠技巧

  • 使用create object from face + thicken sheet

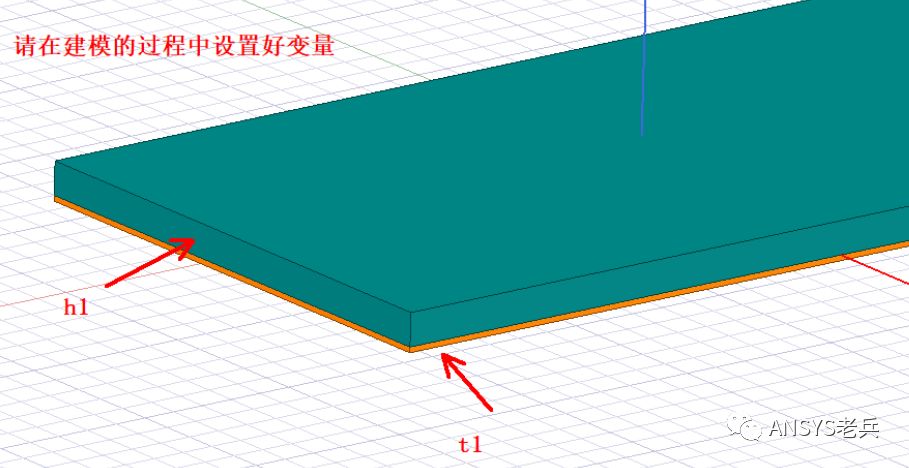

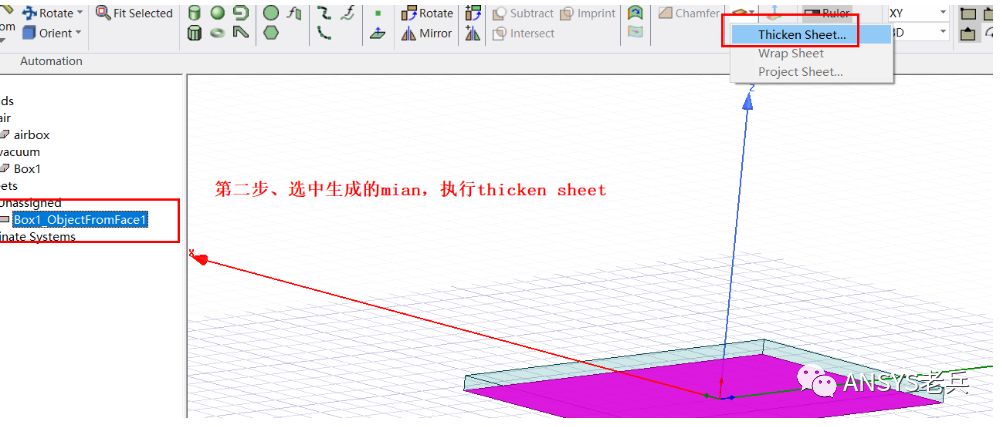

通常建立PCB层叠,大家习惯于用多个矩形堆叠,这个方法本身没有任何问题,只是在修改坐标的时候特别麻烦,尤其是层数大于8层以上的时候,估计自己修改坐标都要晕掉~,此时如果能使用create object from face + thicken sheet命令,建模就非常简单,只需要设置一个厚度即可,不用去记坐标,省时省力,下面演示过程:


友情提醒:其实PCB 层叠在HFSS 3d layout里面设置更简便,建模方法都是很多,很灵活的。

2、 走线渐变技巧

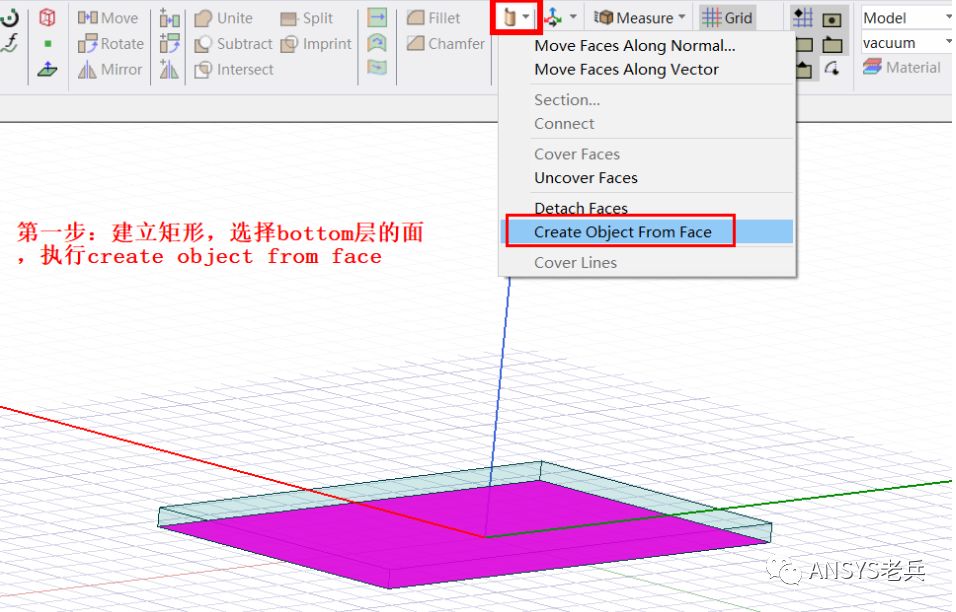

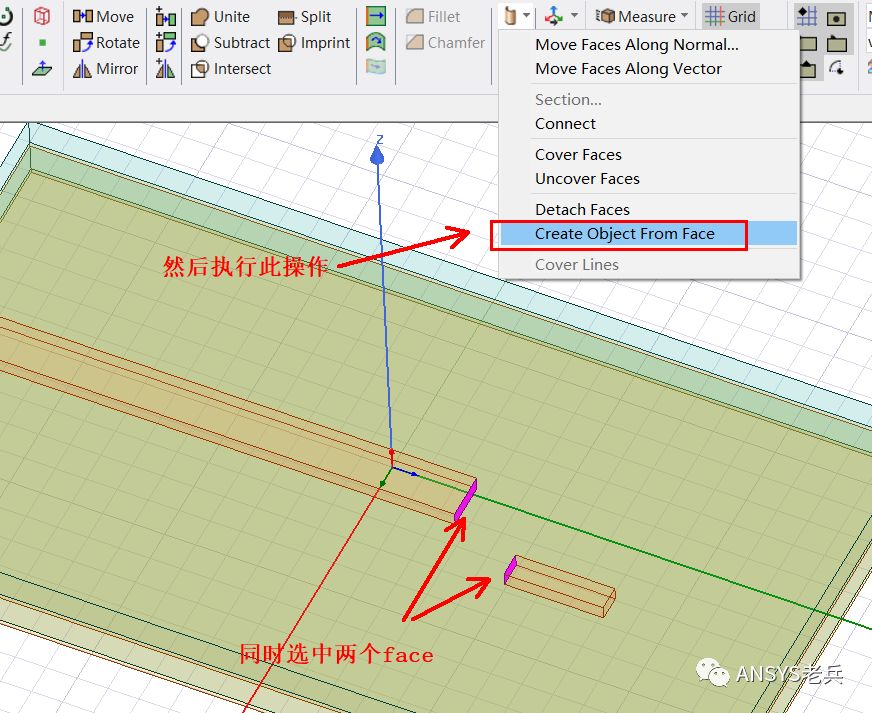

  • 使用create object from face + connect face

HFSS在画直来直去的模型方面,很有优势,在画拐弯或弯曲的走线方面,就相对麻烦点。信号走线由粗到细,有好几个方法,今天介绍的是最简单的方法,使用create object from face + connect face,下面演示过程:


3、快速生成绿油层

  • 使用project sheet命令

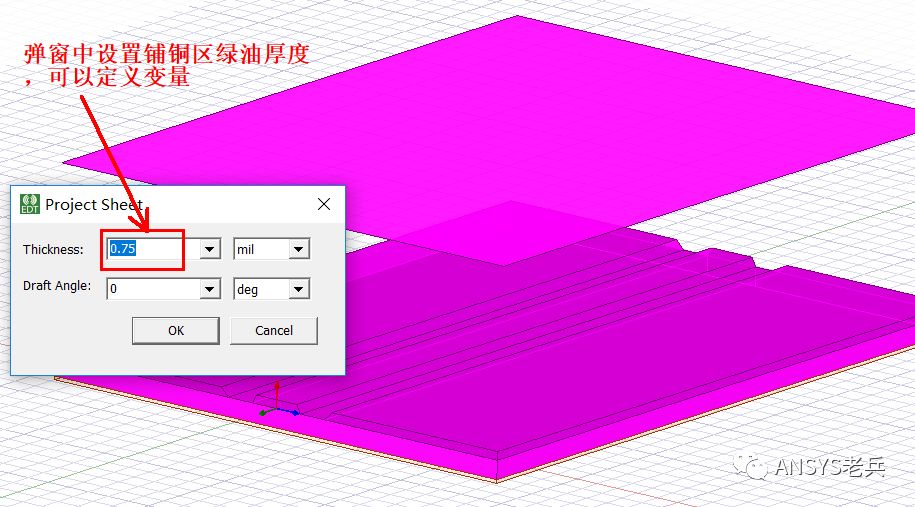

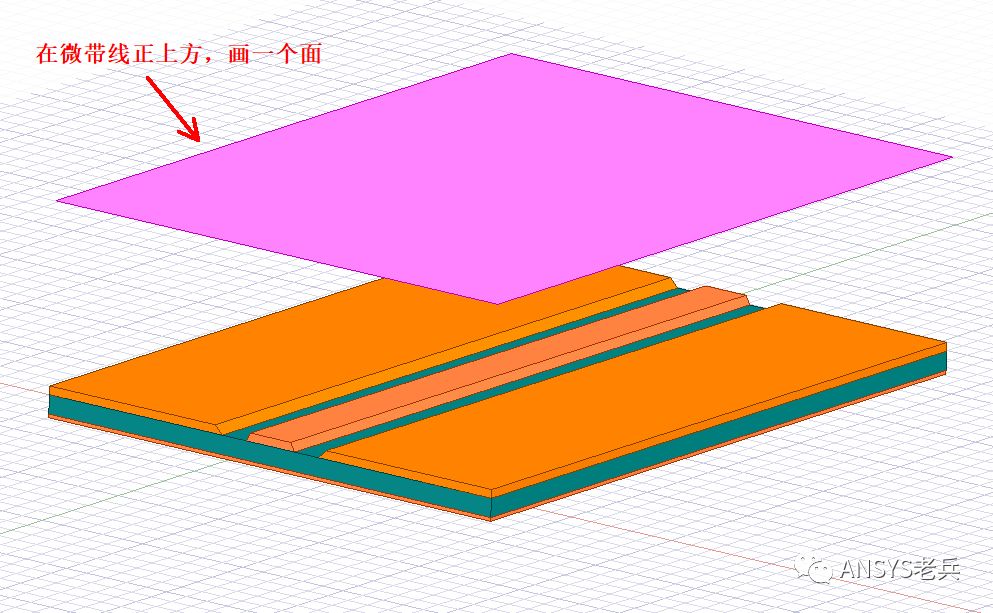

由于绿油在铺铜区和无铜区厚度不一样,尤其是走线的横截面还是梯形的时候,此时直接在HFSS中画绿油层,挺麻烦的,这个时候如果能利用到project sheet命令,则事半功倍,下面演示过程:

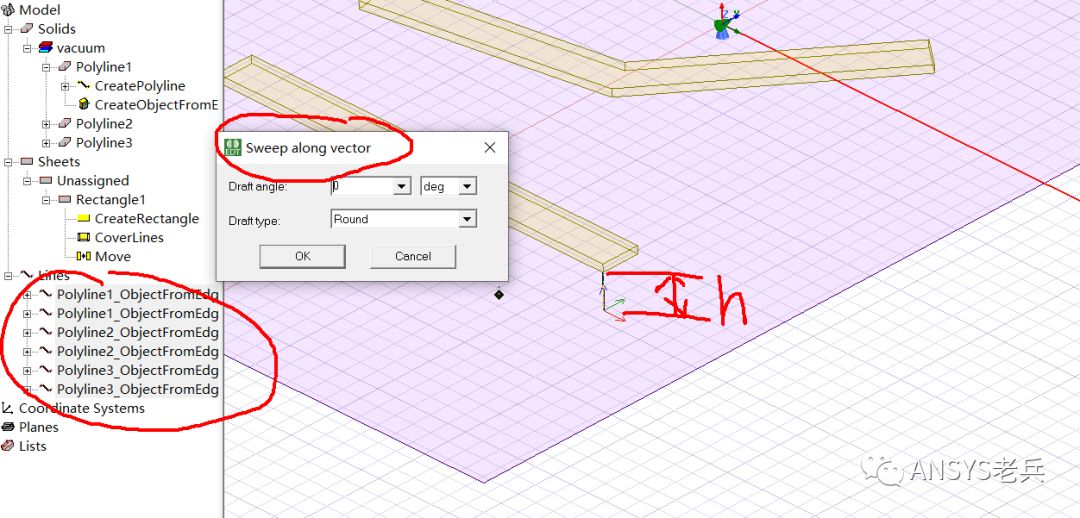

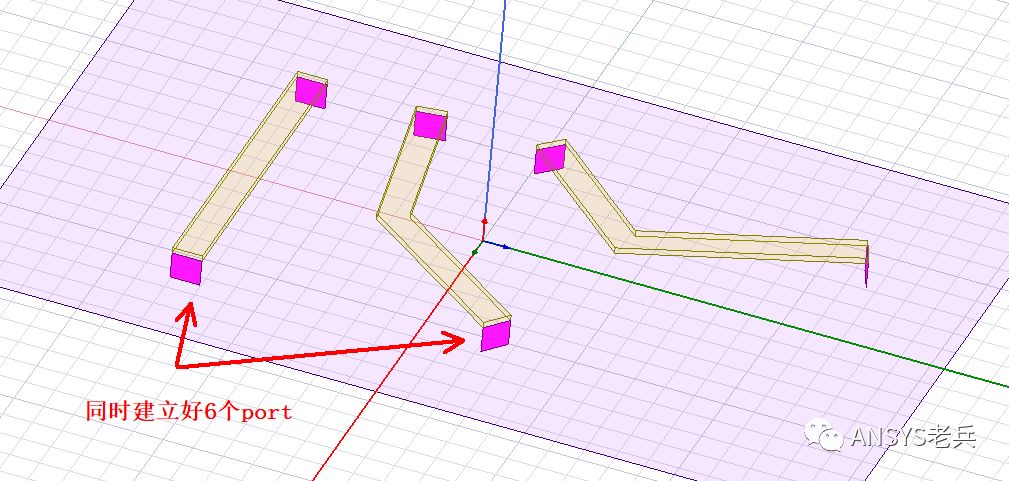

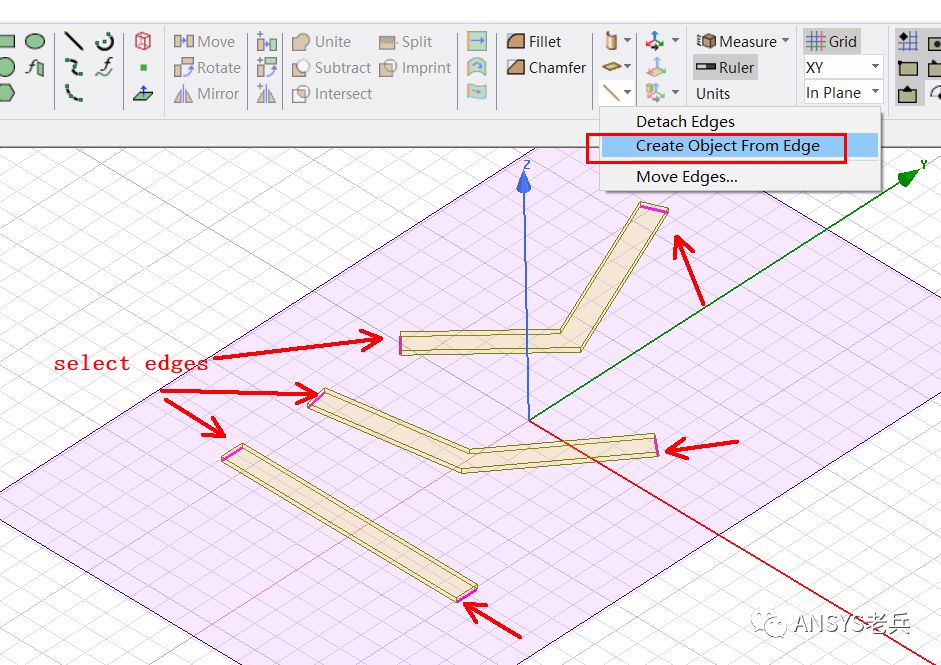

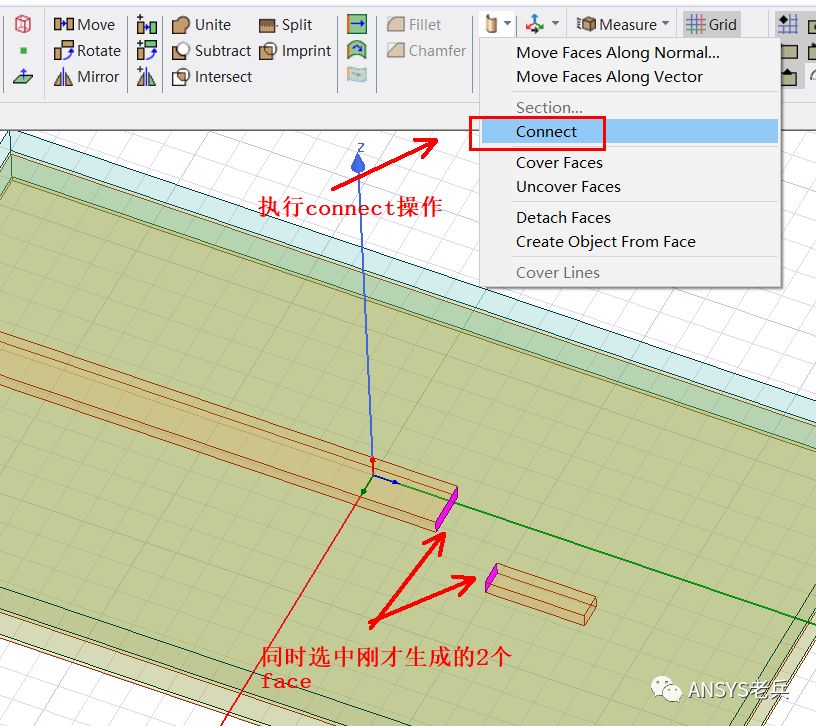

4、快速建立lumped port技巧建立lumped port通常的套路是切换操作平面(ZX或ZY),然后画一个矩形,还要修改矩形的尺寸,如果传输线拐弯,你还得旋转平移坐标系,非常麻烦,如下图所示,该如何同时给这三条trace添加lumped port?高效方法:create object form edge+sweep along vector,具体操作参照下面三图。


5、灵活打金线(bonding wires)技巧

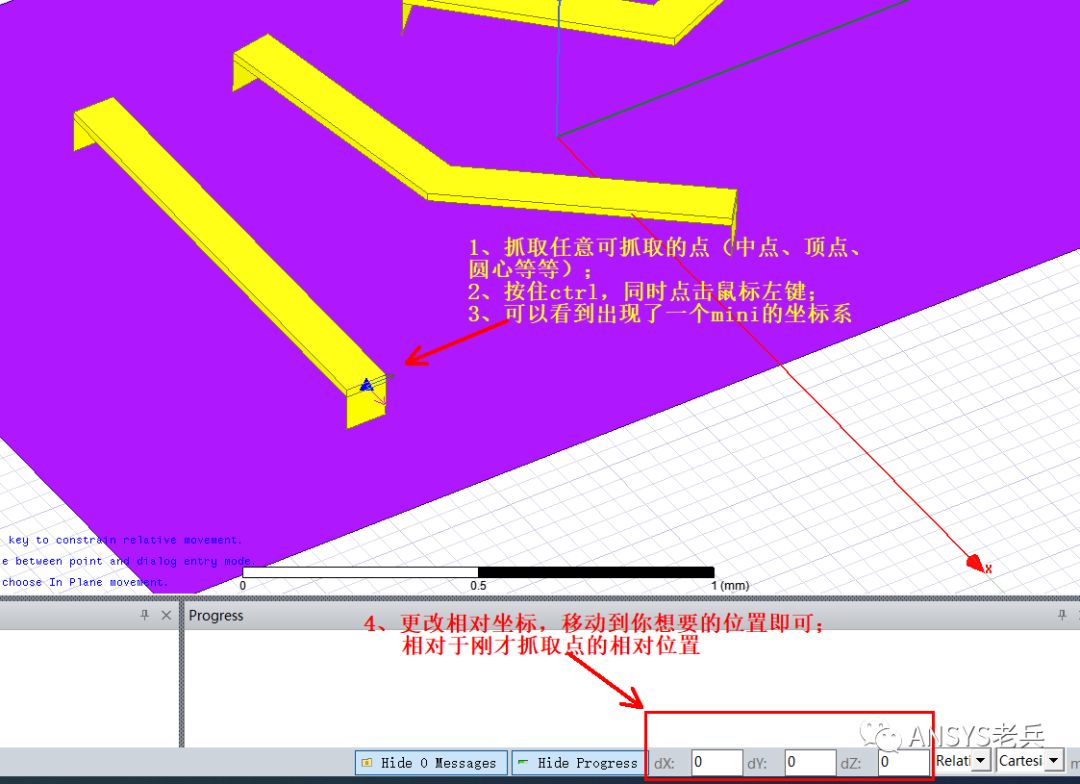

  为了方便打金线,通常会做一些小的参考面,无形中又增加了建模的工作量,其实利用reference point的相对偏移,就可以很灵活的在任意位置打上金线。
