波导缝隙天线HFSS建模与计算程序分享

（一）引言

波导缝隙阵列天线产生于二战时期，最早被用于地面防空雷达，因为其口径分布容易控制，故而能实现低副瓣或极低副瓣，目前经常与飞机、舰船等设备共形使用。

波导缝隙阵列天线具有结构紧凑、重量轻、机械强度好、功率容量大，口径效率高、容易实现窄波束、可靠性较高等众多优势。

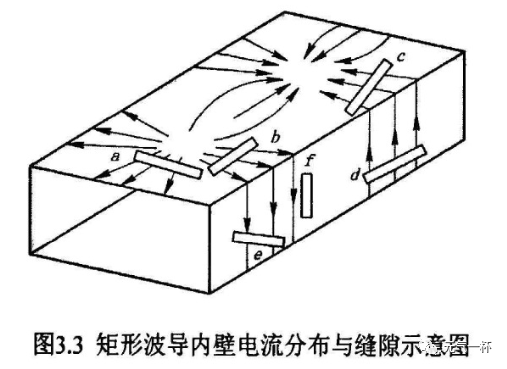

（二）波导缝隙等效电路

宽边纵向并联缝隙

宽边横向串联缝隙

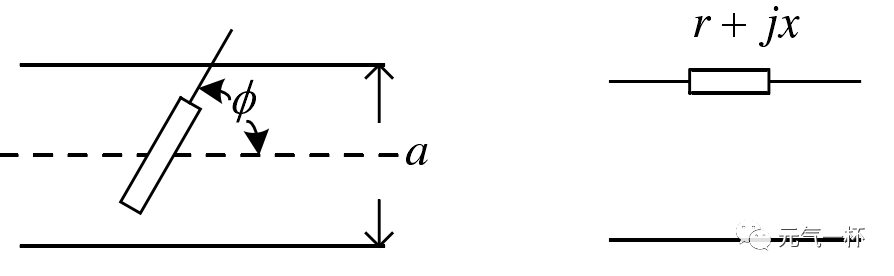

宽边倾斜串并联缝隙

当倾角不大时，可等效为：

窄边串并联缝隙

(三)波导缝隙天线阵列分类

按照馈电方式和缝隙间距的不同，可以将波导缝隙阵列天线分成驻波阵和行波阵，两者分别又称为谐振式阵列和非谐振式阵列。

1.驻波阵

· 要求

每个缝隙与其相邻缝隙的距离固定为半波导波长；波导终端短路

· 特点

驻波阵列各缝隙同相馈电，属于侧射阵；驻波阵列天线能工作的频率带宽很窄，阵元数越多，带宽越窄；驻波阵列中的每个缝隙中心均处于波导内电磁波的波腹处，对缝隙的激励最有效

2.行波阵

· 要求

缝隙单元之间的距离不固定，不等于波导波长的一半，或大或小（对宽边横缝为小于波导波长）；需要在波导的末端接上匹配负载以消耗掉传输至终端的电磁能量。

· 特点

波导缝隙行波阵列天线中每个缝隙之间相隔距离不等于半波导波长，在波导终端的负载，需要与波导特性阻抗相匹配；

波导内传输行波或近似行波，缝隙单元之间有固定馈电相位差，天线波束偏离阵列法向，偏离角度随工作频率改变；

波导缝隙行波阵列天线效率较驻波阵列低，因为输入功率的 3%~ 10%会被终端负载吸收。

(四)宽边纵向缝隙阵列天线设计及模型下载链接
