我发现很多人建模思路比较死板，还停留在"堆积木"阶段——大量依赖手动输入坐标，一层层堆叠，工作量非常大，而且极易出错。事实上，HFSS内置了很多高效命令，灵活运用这些命令，建模过程可以变得简单甚至有趣。以下技巧希望能帮助新人快速提升建模能力。

快速建立PCB层叠

常规做法是用多个矩形逐层堆叠，方法本身没问题，但修改坐标时非常麻烦。尤其层数超过8层，光调坐标就能调到头晕。

更高效的方式是使用create object from face + thicken sheet命令。操作逻辑很简单：先建立层叠的轮廓面，然后用thicken sheet直接赋予每层厚度，无需逐层修改坐标。层数再多也不怕，改参数就行，省时省力。下面演示具体过程。

使用create object from face + connect face

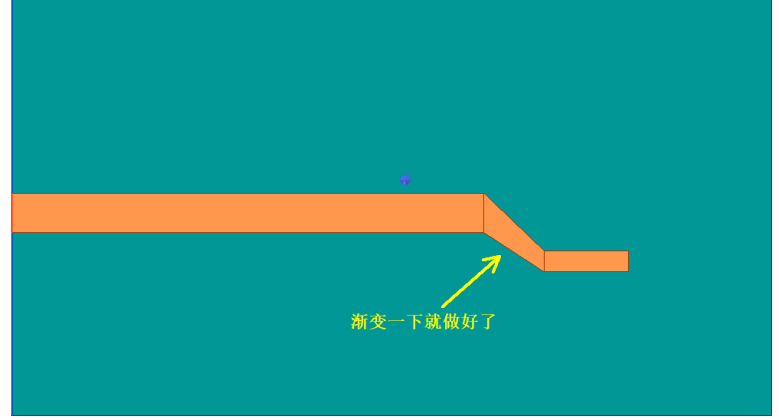

·HFSS在画直来直去的模型方面，很有优势，在画拐弯或弯曲的走线方面，就相对麻烦点。信号走线由粗到细，有好几个方法，今天介绍的是最简单的方法，使用create object from face + connect face，下面演示过程：

3、快速生成绿油层

使用project sheet命令

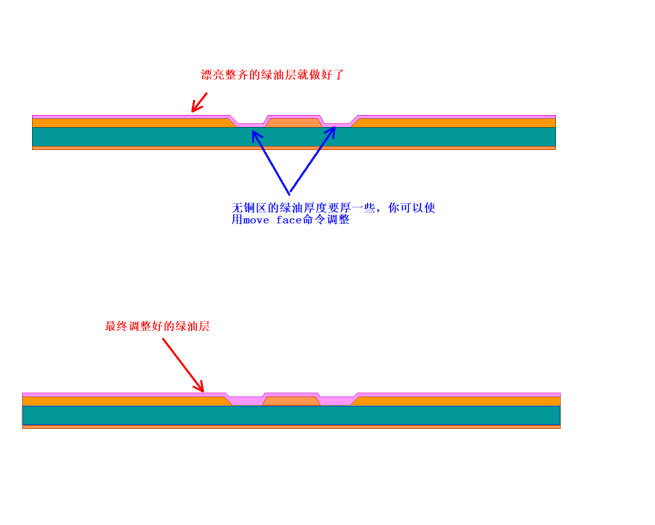

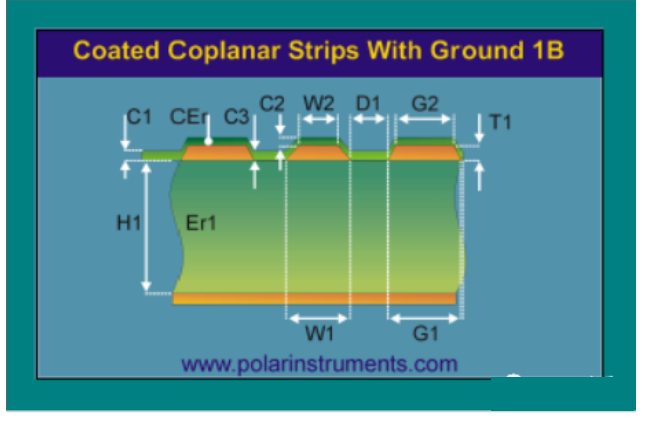

由于绿油在铺铜区和无铜区厚度不一样，尤其是走线的横截面还是梯形的时候，此时直接在HFSS中画绿油层，挺麻烦的，这个时候如果能利用到project sheet命令，则事半功倍，下面演示过程：
