HFSS中不规则端口建模技巧


问题描述:在仿真传输线端口时,外部导入的模型,在建立端口时,容易导致端口面片与信号线及地板的连接不匹配,直接建模端口困难,此问题是否有更好的办法解决?可采用提取特征线,再用 connect 命令建立 lumped port 端口面的方式解决。具体过程如下:

图1

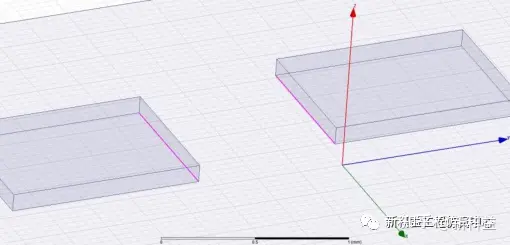

1)选取需要建立 lumped port 的两导体特征边,用于建立单独的与已有几何模型衔接良好的端口面的两条边;

图2

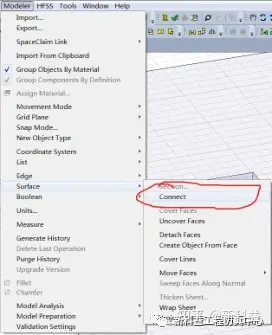

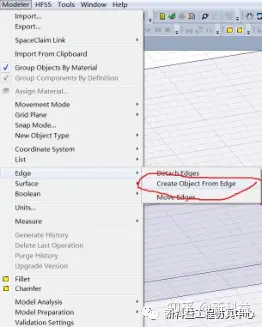

2) 在 Modeler 菜单下选取 Edge, Create Object From Edge,建立单独的两条边,然后再 Modeler菜单下选取 Surface,connect,建立一个面,该面可以保证两条边与两导体连接良好;

图3

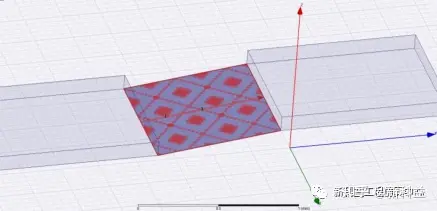

3) 在建立的端口面上,按正常流程设置 lumped port 即可,如上图所示。该方法可用于需要建立端口的导体不规则或不在同一平面上的情况,简单方便可靠。
