HFSS天线仿真中增益方向图非圆形的解决方案

  李明洋的半波偶极子天线教程很经典 ,但是我们做完后会发现,我们自己得到的图和例程中得到的图是不一样。

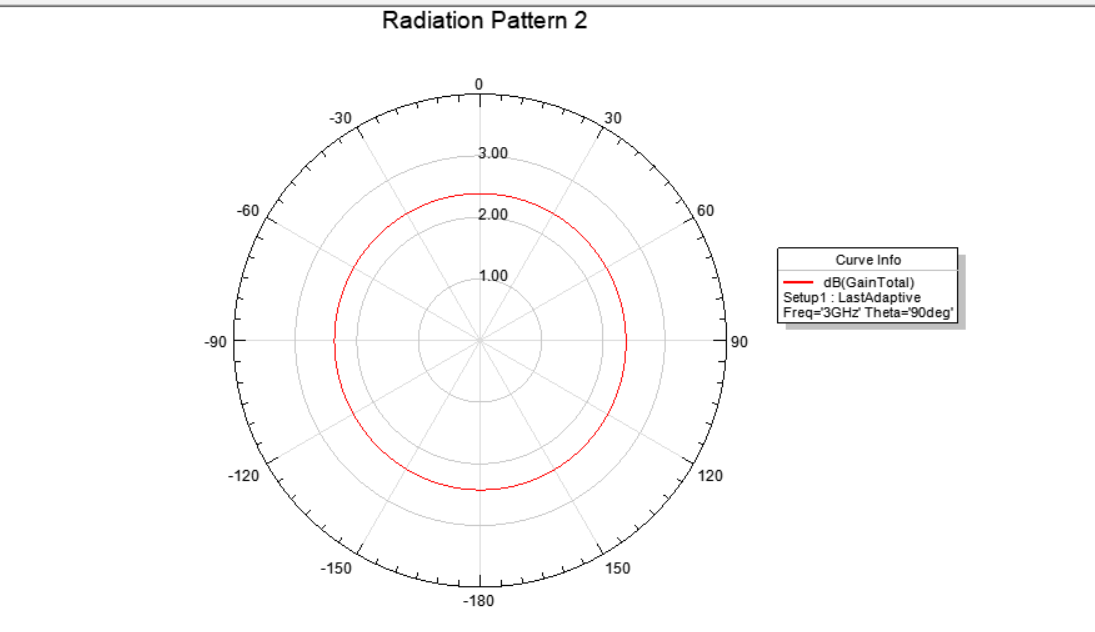

  教程中的图是这样的


   教程图

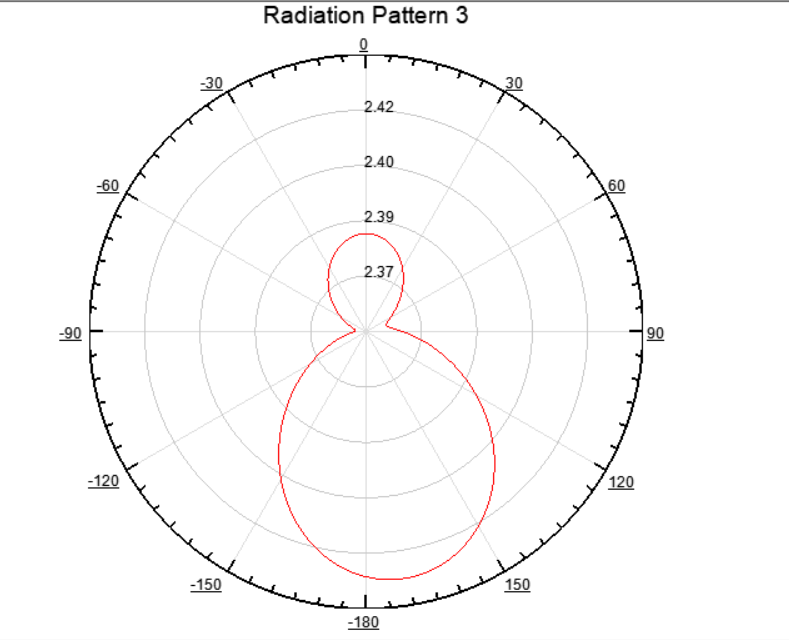

而一般我们做出来的图是这样的


   一般出现的“错误”图形


这个时候大家会想,明明和例程中的数据都是一样的,为什么单独这个图出现了错误呢?其实这个是因为两张图坐标系设置不同,我们只需要双击下图中箭头指向的黑色加粗的部分,然后在Axis中找到Min Scale,Max Scale,spacing,分别修改为0,4,1,然后确定,就能得到我们想要的smith圆图了。


   双击最外面的黑边



   修改前



   修改后


解决了芜湖
