Altium Designer输出Gerber等生产文件：制版必备教程

在进行生产文件的输出前，必须进行规则检查，没有任何错误后，才能输出生产文件。这点是必须的，切记。

PCB生产文件主要包括以下几 类  ：

1. gerber文件输出

1. 先在 Drill Drawing 层放置钻孔图列表说明的字符串：.Legend Place -> String-> 然后输入 .Legend –> 选择层为 Drill Drawing -> OK
2. 然后开始进行gerber文件输出。File –> Fabrication Outputs -> Gerber Files
3. General 菜单下面选择单位 Inches（英制），然后选择精度 2:5 。
4. Layers 下面选择我们需要输出的层。 Plot Layers 下拉选择 USED ON ；Mirror Layers 下拉选择 All Off。然后勾上 Include unconnected mid-layer pads。说明：实际上有些机械层这些层我们也可以去除的（当然机械层是需要的话也可以输出），因为输出的层我们只要包括这几项就可以了：线路层、阻焊层、丝印层、钢网层、还有板框即可。
5. Drill Drawing 下面选择钻孔的类型。没有盲埋孔，我们直接勾选最上面的勾即可。然后右边的钻孔提示符选择第三项即可（当然也可以不用选择，使用默认即可）。如下图：
6. 接下来，Apertures 下面的选项我们只要勾上 RS274X 即可，这里一般都会默认勾上的，所以我们检查一下即可。如下图：
7. 最后一项参数 Advanced，把输出 Gerber 文件的范围都加多一个零，把范围加大一点，其他参数全部默认即可。如下图：到这里为止，我们已经全部设置好了要导出gerber文件的参数。最后点击OK，就可以把gerber文件输出去了。

2. 钻孔文件的输出

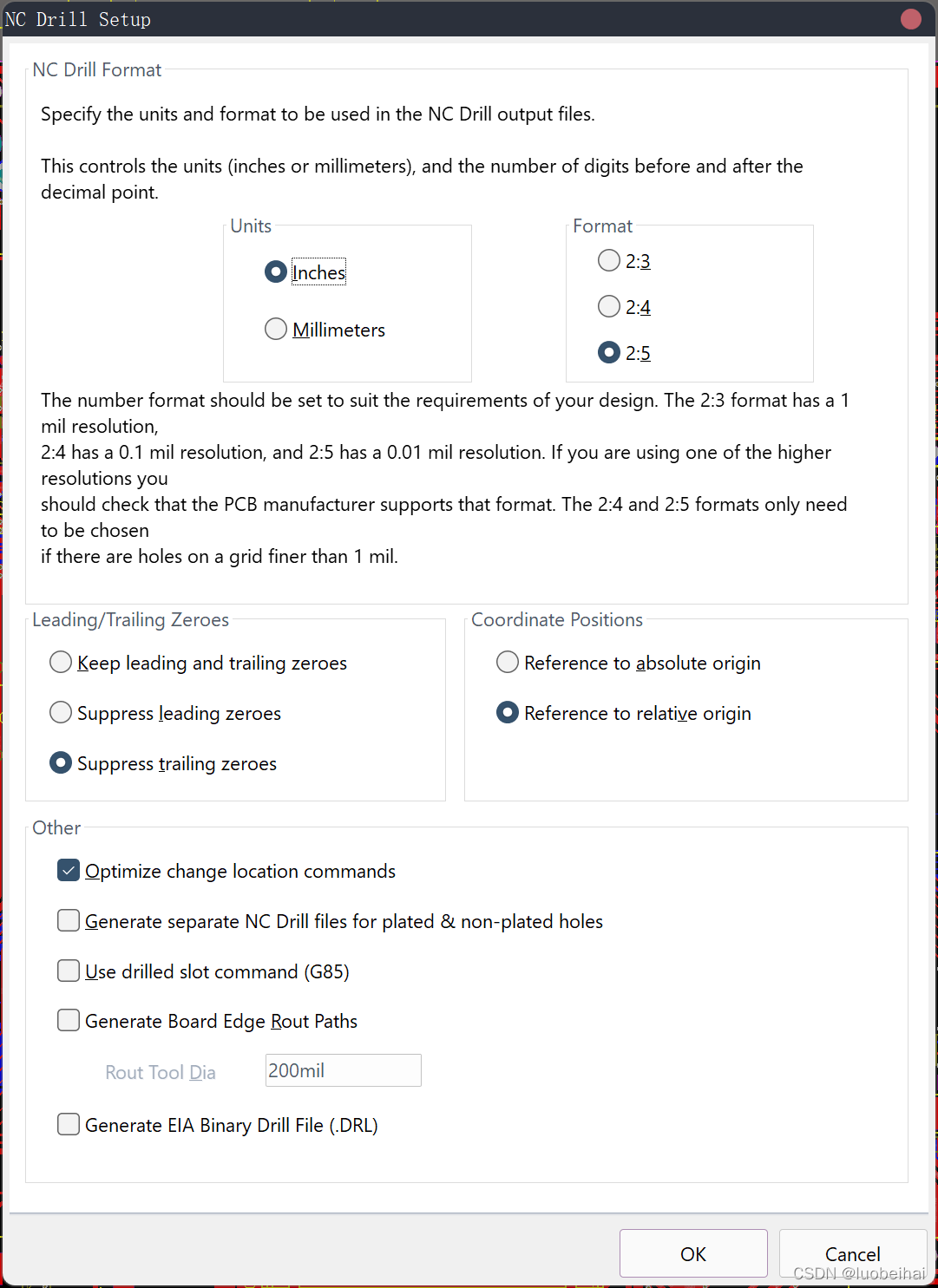

File –> Fabrication Outputs -> NC Drill Files 。其中单位选择英制， 精度  选择 2:5，其他参数均选择默认即可。如下图：

3. IPC网标的输出

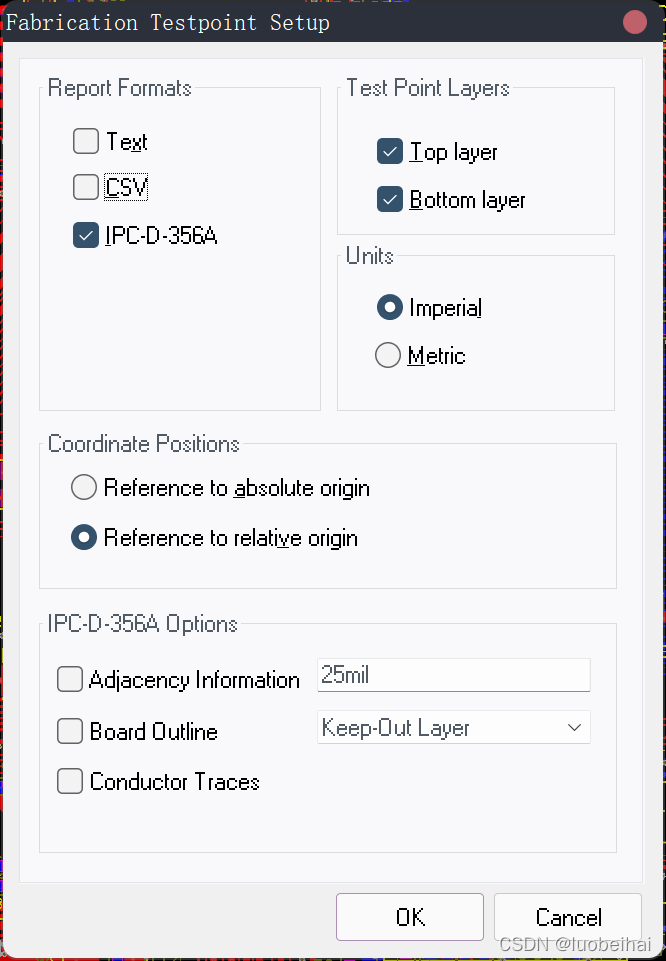

File –> Fabrication Outputs -> Test Point Report 。其中 Report Formats 下面选择 IPC-D-356A格式，其余参数均选择默认即可。如下图所示：

4. 贴片坐标文件输出

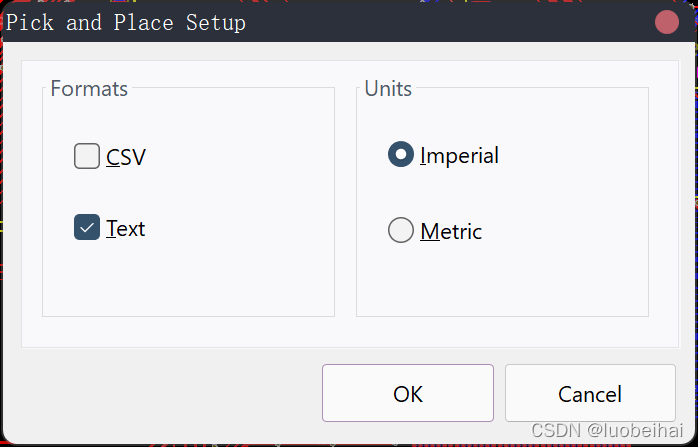

File –> Assembly Outputs -> Generates picks and place files 。其中格式选择 Text  ，单位选择英制，然后点击 OK 即可。如下图所示：

5. 装配图的输出

装配图，其实就是一份 元器件 的丝印图。所以我们导出元器件丝印的PDF文档即可。

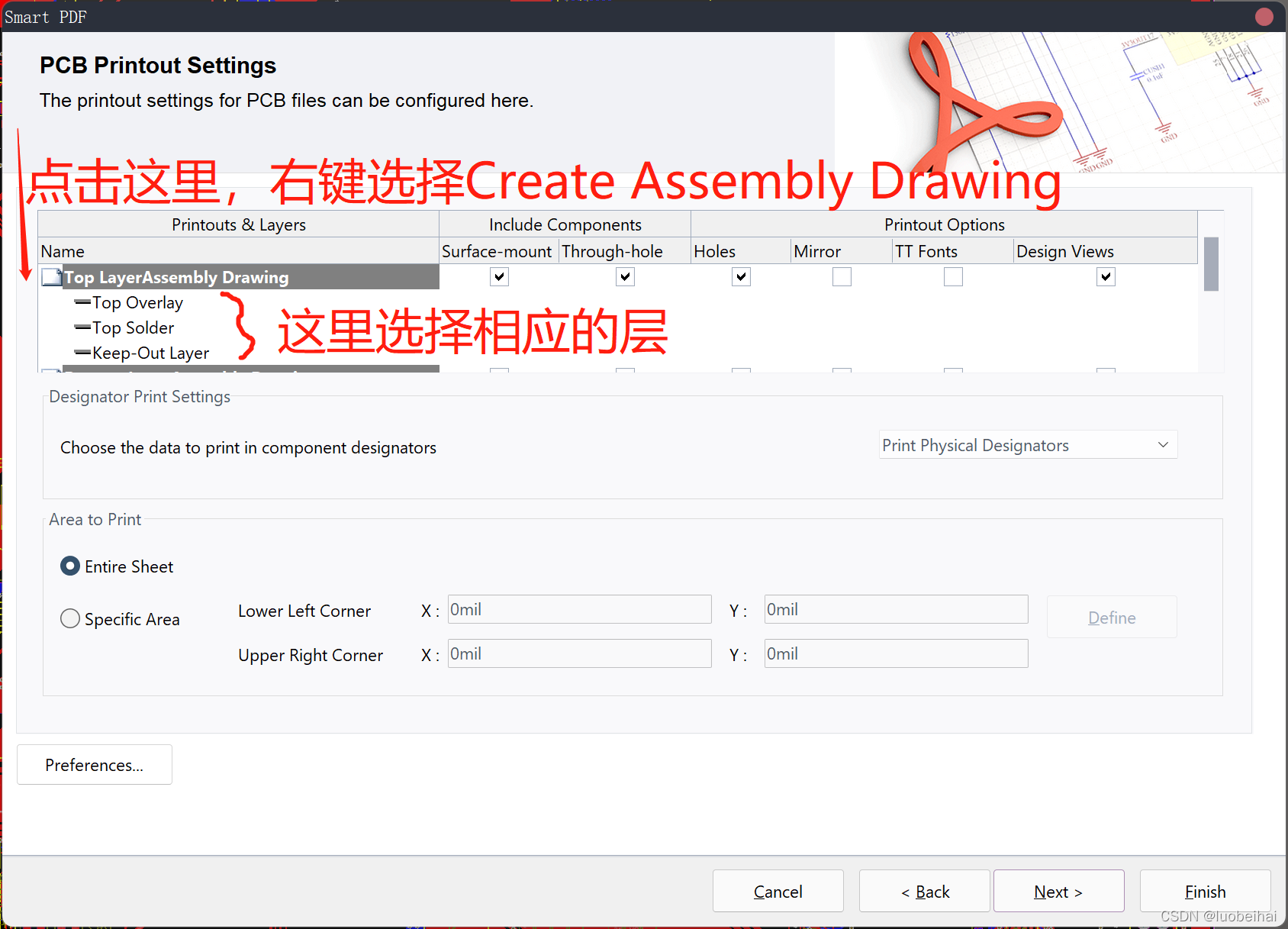

File -> Smart PDF 然后 next 设置好相关参数，到了选择输出层的那一步是，我们只需要输出板框层、丝印层、阻焊层即可。对于底层的Bottom LayerAssembly Drawing，输出的时候可以勾选上Mirror。如下图所示：

6. bom表输出

Reports -> Bill of Materials。

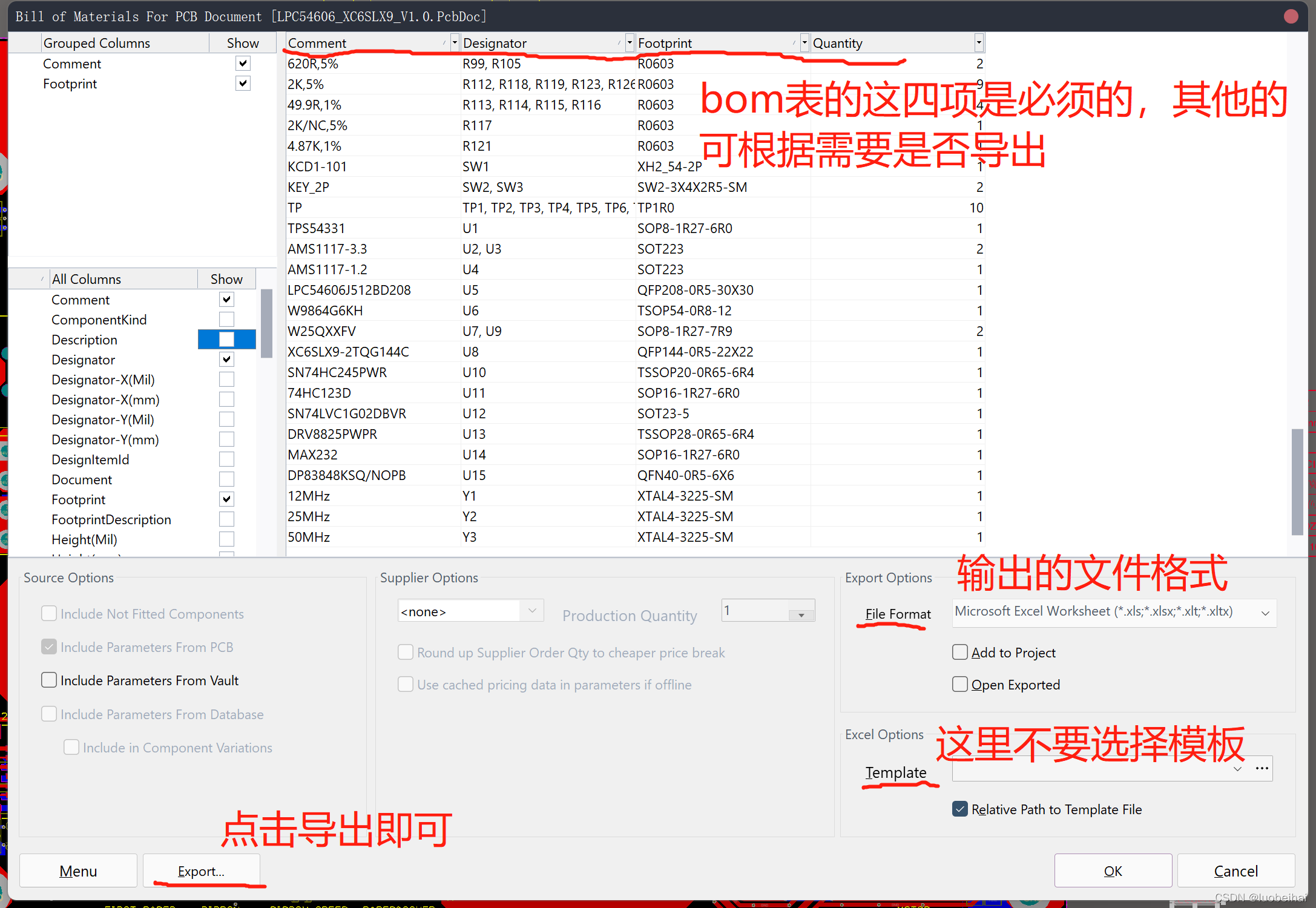

一般来说，bom表我们必须包含 Comment（器件型号）、Designator（位号）、Footprint（封装）、Quantity（数量）这四项，其他的选项可根据需要是否导出。如下图：


   到这里为止，就把PCB生产和贴片所需的全部文件都导出去了。最后，自己根据这些文件进行归档即可。
