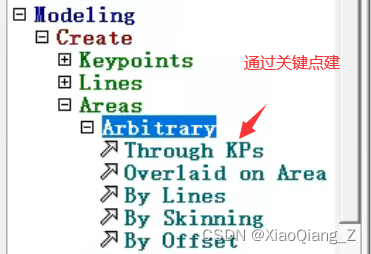

1、GUI操作：
注：在柱坐标系下为圆弧，笛卡尔 坐标 系下为直线连接；
2、命令流操作：
eg: a,1,2,3,4

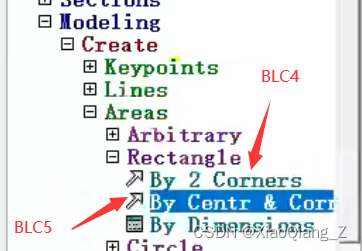

BLC：通过角点创建矩形区域或块体积；
BLC4, XCORNER, YCORNER, WIDTH, HEIGHT, DEPTH
BLC5：通过中心点和角点创建矩形区域或块体积；
BLC5, XCENTER, YCENTER, WIDTH, HEIGHT, DEPTH
在工作平面的任意位置创建圆形区域或圆柱形体积；
CYL4, XCENTER, YCENTER, RAD1（半径）, THETA1（起始角度）, RAD2, THETA2, DEPTH

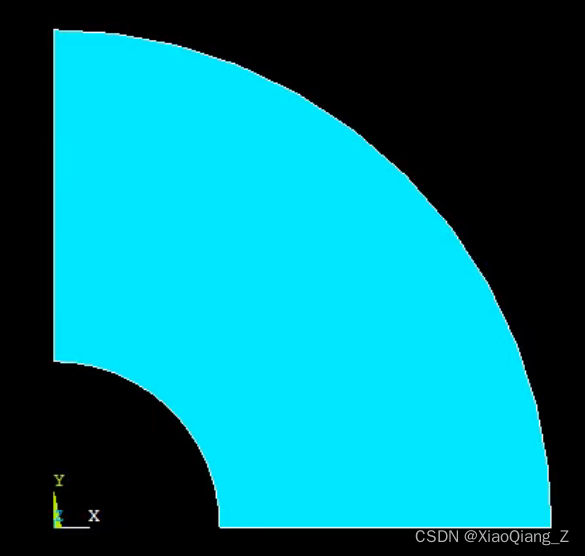

eg: cyl4,,,1000,0,3000,90
通过两个点定义一个圆的直径；通过端点创建圆形区域或圆柱形体积；
CYL5, XEDGE1, YEDGE1, XEDGE2, YEDGE2, DEPTH
