solidworks镂空圆柱

在 SolidWorks 中制作镂空圆柱，主要取决于您想要的是‌简单的空心管状结构‌，还是‌侧面带有复杂花纹或网孔的镂空效果‌。针对这两种常见需求，可以通过‌同心圆拉伸‌、‌拉伸切除‌以及‌螺旋线扫描阵列‌等方法快速实现 。‌‌‌

🛠️ 基础空心圆柱（管状结构）

如果您只需要一个中间空心的圆柱体（类似水管或套筒），以下两种方法最快捷：

‌同心圆拉伸法‌（推荐）。

‌绘制草图‌：选择一个基准面，使用“圆”工具绘制两个‌同心圆‌，分别代表圆柱的外径和内径 。

‌拉伸凸台‌：点击“拉伸凸台/基体”命令，设置好高度，软件会自动识别两个圆之间的区域进行拉伸，直接生成空心圆柱 。‌‌‌


‌拉伸切除法‌

‌先做实心‌：先绘制一个圆并拉伸成实心圆柱体 。

‌切除内部‌：在圆柱端面绘制一个较小的同心圆草图，使用“拉伸切除”命令，方向设置为“完全贯穿”，即可将中间部分挖空 。‌‌‌

🎨 侧面网状/花纹镂空（高级效果）

如果您需要圆柱侧面带有规则的网孔、螺旋槽或编织状镂空（如镂空笔筒），可以使用参数化建模方法：

‌螺旋线 + 扫描 + 阵列‌（适合规则网纹）。


‌创建路径‌：在圆柱表面或基准面上绘制一个圆，使用“曲线”工具栏中的"‌螺旋线/涡状线‌"定义镂空路径，设置好螺距和圈数 。

‌扫描特征‌：绘制一个圆形或自定义轮廓作为“扫描”的截面，沿螺旋线扫描生成第一条网状筋条 。

‌圆周阵列‌：使用"‌圆周阵列‌"功能，选择圆柱轴线为阵列轴，将扫描生成的筋条阵列复制多份，填满整个圆周，形成网状结构 。

‌组合切除‌：若需在圆柱壁上打孔，可将生成的网状实体与圆柱体进行“组合 - 切除”操作，或直接使用“扫描切除”命令 。‌‌‌

‌包覆 + 切除‌（适合任意图案）。

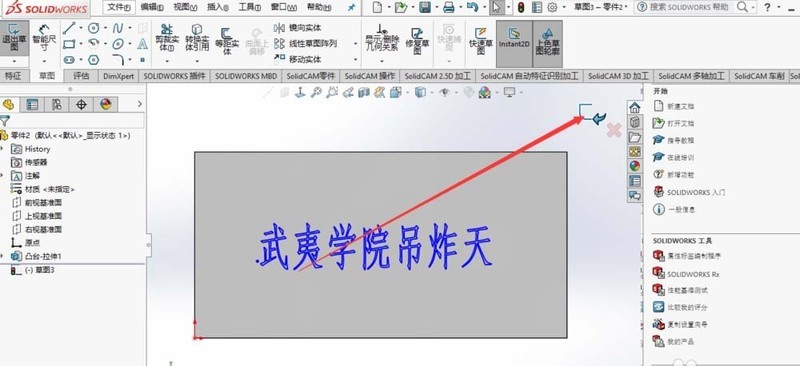

‌绘制图案‌：在平面上绘制好想要的镂空图案草图 。


‌包覆曲面‌：使用“包覆”命令，将草图投影包裹到圆柱侧面上 。

‌拉伸切除‌：基于包覆后的草图线条，使用“拉伸切除”命令在圆柱壁上挖出相应形状 。‌‌‌

📐 特殊场景：钣金展开切口

如果您的镂空圆柱是薄壁钣金件，且后续需要展开成平面图，需注意切口设置：

‌使用切口工具‌：在空心或薄壁圆柱零件中，点击“钣金”工具栏中的"‌切口‌"命令 。

‌选择边线‌：选择圆柱面上的一条边线作为切口位置，软件会自动生成直线切断（不支持倾斜切断），以便后续使用“插入折弯”将零件平展为钣金 。

‌注意限制‌：此功能主要用于钣金展开前的处理，若仅为外观镂空，建议使用上述建模方法 。‌‌‌
