solidworks圆柱倒角

阅读数 6

在 SolidWorks 中对圆柱进行倒角，关键在于‌正确选择边线或面‌，避免误选导致多个边同时倒角。以下是主流操作方法：

‌基本倒角步骤（适用于简单圆柱）‌

‌打开模型‌：确保已创建圆柱体（可通过拉伸凸台或旋转特征生成）。

‌调出倒角工具‌：

在“特征”选项卡中点击 ‌“倒角”‌，或

点击 ‌“圆角”工具右侧的小三角‌，展开后选择 ‌“倒角”‌ ‌‌

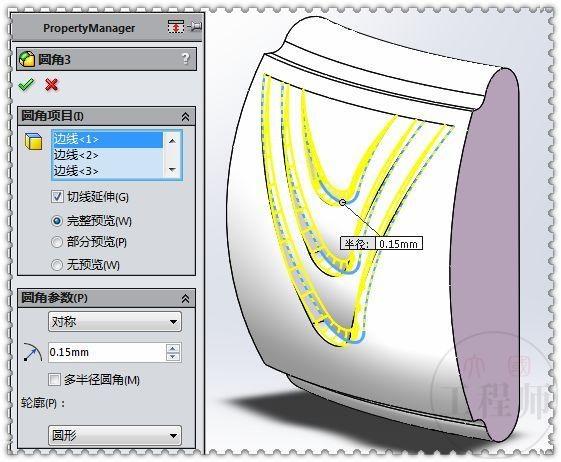

‌选择边线‌：

‌重点‌：选择的是‌圆柱端面与侧面相交的边线‌（即环形边），而非整个圆柱面 ‌‌

若选中圆柱面，会同时对上下两个边倒角；选中边线则仅作用于该边 ‌‌

‌设置参数‌：

常见类型包括：

‌角度-距离‌：如 45° × 1mm

‌距离-距离‌：对称或非对称两段距离

输入所需值（如长度 1.5mm，角度 45°）‌‌

‌确认‌：点击对话框上方 ‌“√”‌ 完成倒角 ‌‌

‌常见问题与技巧‌

‌问题：只希望倒上表面边，下表面不倒？‌

→ ‌必须选中的是上表面与圆柱相交的那条环形边线‌，而不是整个圆柱面 ‌‌

‌需要均匀倒角（如键槽边缘）？‌

→ 使用 ‌“面-面倒角”‌（SolidWorks 2017 及上面支持）：

选择两个相交面；

选择“弦宽度”并设置距离；

可在后期切换为圆角，便于加工调整 ‌‌

‌部分倒角（只倒边的一段）？‌

→ 在倒角属性管理器中展开 ‌“部分边线参数”‌，定义起始/结束位置 ‌‌

‌推荐参考资料‌

SolidWorks 官方帮助：倒角特征 ‌‌

百度经验：圆柱体倒角详细步骤 ‌‌

知乎：均匀倒角技巧（面-面倒角） ‌‌

提示：若使用较新版本（如 2026），可尝试 ‌“倒角”+“面-面”‌ 组合，灵活性更高 ‌‌
