solidworks挖空心圆柱教程

在 SolidWorks 中实现“挖空心圆柱”，通常是指将一个实心圆柱体转换为‌薄壁中空结构‌，或‌在圆柱内部创建空腔‌。根据公开资料，最常用且高效的方法是使用 ‌“抽壳”（Shell）功能‌，适用于壁厚均匀的空心圆柱；若需更复杂结构（如局部挖除、不等壁厚等），可结合 ‌拉伸切除、旋转切除或布尔运算‌。

‌推荐方法一：使用抽壳功能（适用于均匀壁厚）‌

这是最简单、最常用的方法，适合创建如管状、筒状等空心结构。

‌新建零件‌，进入草图绘制界面。

在前视基准面绘制一个圆形（作为圆柱截面），退出草图。

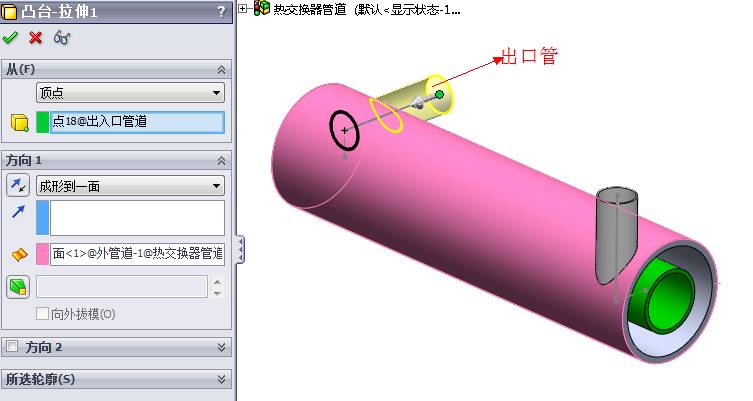

使用 ‌【拉伸凸台/基体】‌ 命令，生成实心圆柱体。

点击顶部菜单栏的 ‌【抽壳】‌（位于“特征”工具栏），或通过 ‌插入 > 特征 > 抽壳‌。

在 PropertyManager 中：

设置 ‌壁厚值‌（如 2mm）。


‌不要选择任何面‌（保留两端封闭，形成完整空心圆柱）。

若需开口（如杯状），则选中一端面并移除。

点击 ‌√‌ 完成操作。

此方法适用于壁厚一致的空心圆柱，操作快捷、结果稳定 ‌‌

‌推荐方法二：使用拉伸切除（适用于局部挖空或异形空腔）‌

若需在圆柱内部挖出非对称或特定形状的空腔（如键槽、异形孔），可采用以下步骤：

创建实心圆柱（同上）。

选择一个与圆柱轴线平行的平面（如右视基准面），进入草图。


绘制要切除的轮廓（如圆形、矩形等）。

使用 ‌【拉伸切除】‌ 命令，设置 ‌完全贯穿‌ 或指定深度。

确认后，圆柱内部将被切除相应部分 ‌‌

‌推荐方法三：布尔减运算（适用于复杂组合体）‌

当需要从圆柱中减去另一个实体（如圆柱、长方体）以形成空腔：

分别建模主实体（圆柱）和要减去的辅助实体（如小圆柱）。

使用 ‌【插入 > 特征 > 组合】‌。

在组合选项中：


操作类型选 ‌“删减”‌。

主实体选原圆柱，要组合的实体选辅助体。

点击 ‌√‌，即可实现“挖空”效果 ‌‌

‌补充说明‌

若需‌多厚度抽壳‌（不同部位壁厚不同），可使用 SolidWorks 2026 新增的 ‌多厚度面‌ 功能，在抽壳时为特定面单独设定厚度 ‌‌

对于‌内部空腔提取‌（如用于流体分析），可使用 ‌组合删减法‌ 或 ‌等距曲面法‌，将空腔导出为独立实体 ‌‌

如需视频演示，可在 Bilibili 搜索 “SolidWorks 抽壳创建空心圆柱” 获取最新教程。
