solidworks怎么挖空心

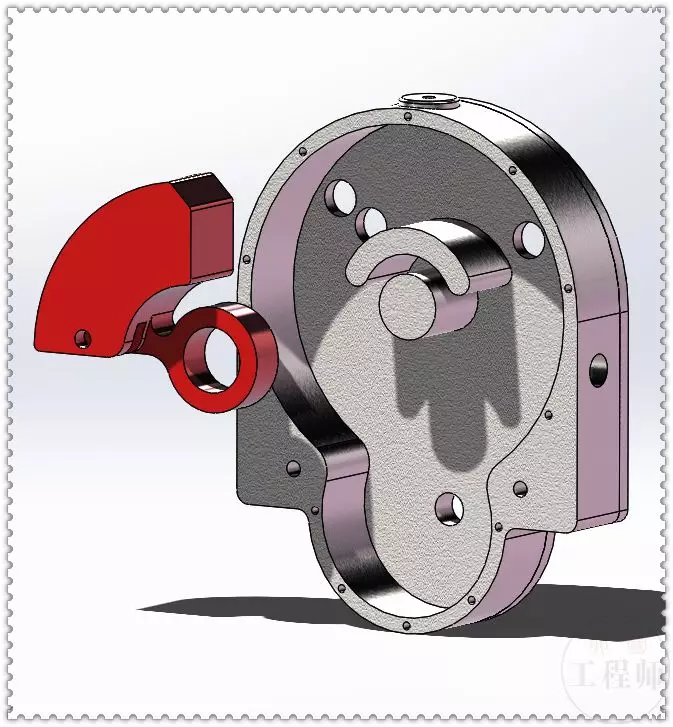

在 SolidWorks 中实现“挖空心”，通常是指将实心模型转换为具有薄壁的空心结构。最常用、高效的方法是使用 ‌抽壳（Shell）‌ 功能。

‌核心方法：使用抽壳命令‌

‌适用场景‌：将实体零件（如方块、圆柱等）内部掏空，保留指定壁厚的外壳。

‌操作步骤‌：

‌打开零件文件‌，确保模型为实体。

进入 ‌“特征”工具栏‌，点击 ‌“抽壳”‌ 图标（形似一个小盒子）‌‌

或通过菜单：‌插入 > 特征 > 抽壳‌。

在左侧属性管理器中：

设置 ‌“厚度”‌ 值（如 2mm），这将决定空心壁的厚度。

‌若要完全封闭掏空‌（无开口）：‌不选择任何面‌，直接点击确定。

‌若需开口‌（如做成盒子、杯子）：‌在图形区域点击要移除的面‌（如顶面），该面将被删除，其余部分向内偏移形成空腔‌‌

点击 ‌“确定”‌ 完成操作。

⚠️ 注意：默认抽壳方向为‌向内‌；若需向外掏空（扩大外形），可点击厚度输入框旁的 ‌“反向”‌ 按钮‌‌

‌其他挖空方式（按需选择）‌

‌打孔（通孔或盲孔）‌：


使用 ‌“孔向导”‌（Feature → Hole Wizard）创建标准螺纹孔、沉头孔等‌‌

或手动绘制草图 + ‌拉伸切除（Extruded Cut）‌ 实现任意形状孔洞‌‌

‌复杂掏空（非规则形状）‌：

使用 ‌“删除面”‌ 或 ‌“分割线”‌ 配合切除操作，适用于多曲面或异形结构‌‌

‌多厚度抽壳（不同部位不同壁厚）‌：

在抽壳命令中，勾选 ‌“多厚度面”‌，为特定面单独设定厚度‌‌

‌推荐学习资源‌

SolidWorks抽壳功能实战：从基础操作到高级应用（CSDN，2026年更新）‌‌

SolidWorks如何使用抽壳命令（百度经验，含图文步骤）‌‌

如需处理具体模型（如圆柱、异形件），可进一步说明结构，提供针对性操作建议。
