solidworks实心变空心

阅读数 10

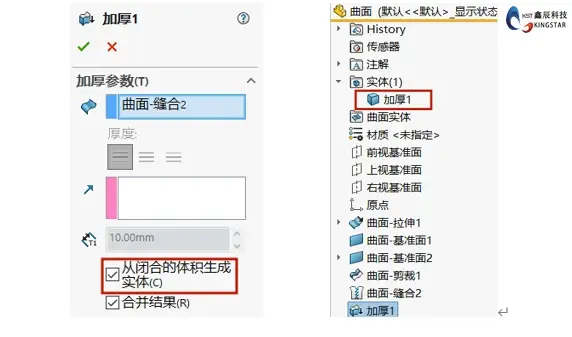

在 SolidWorks 中将实心实体变为带有一定壁厚的空心体，最常用且高效的方法是使用 ‌“抽壳”（Shell）‌ 命令。

‌操作步骤‌

‌打开零件文件‌：确保当前操作的是一个实心实体零件。

‌进入抽壳功能‌：

点击顶部菜单栏的 ‌“特征”（Features）‌ 选项卡；

在“曲面”或“实体”工具组中找到并点击 ‌“抽壳”‌（图标通常为一个空心立方体）‌‌

‌设置抽壳参数‌：

在左侧属性管理器中，输入所需的 ‌壁厚值‌（例如 1mm）；

‌选择要移除的面‌（即要镂空的开口面）：

若希望整体抽成空心（如球体），‌不要选择任何面‌，直接点击确定即可生成闭合空心结构；

若需保留部分面（如底面），则先点击该面使其高亮，再设定厚度‌‌

‌确认操作‌：点击绿色对勾（✓）完成抽壳。

⚠️ 注意事项：

抽壳前确保实体是‌单一连续实体‌，否则可能报错；

若模型包含多个实体（如通过组合生成），需在抽壳前选择目标实体‌‌

抽壳后可通过 ‌剖面视图‌ 查看内部是否为空心‌‌

‌补充说明：剖视图显示“空心”是正常现象吗？‌

如果只是在剖视图中看到内部为空心，‌这并非模型真的变空了‌，而是 SolidWorks 默认不显示剖面盖。解决方法：

在剖视图属性中，勾选 ‌“显示剖面盖”‌（Show Section Cap）选项，即可恢复实心剖面效果‌‌
