solidworks画空心圆柱

在 SolidWorks 中绘制空心圆柱主要有‌拉伸切除‌、‌草图双圆拉伸‌和‌薄壁特征‌三种常用方法，其中拉伸切除法最易控制尺寸。

方法一：拉伸切除法（推荐）

此方法适合需要精确控制内外径的场景，步骤稳健。

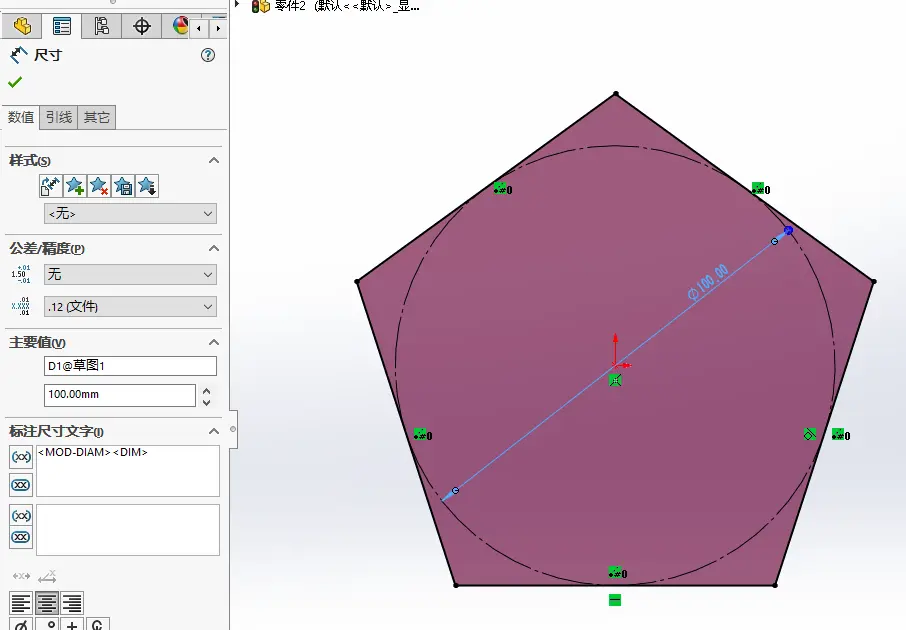

‌创建基体‌：新建零件，选择基准面绘制大圆（外径

𝐷



D




​

），使用“拉伸凸台/基体”生成实心圆柱 。

‌切除内孔‌：在圆柱端面新建草图，绘制与大圆‌同心‌的小圆（内径

𝐷



D




​

），使用“拉伸切除”命令，方向设置为“完全贯穿” 。

‌完成建模‌：确认操作后，实心圆柱中间被切除，形成空心结构 。‌‌‌

方法二：草图双圆拉伸法

此方法效率最高，可一步成型。

‌绘制草图‌：选择基准面进入草图，同时绘制两个圆，并添加‌同心约束‌确保圆心重合 。


‌直接拉伸‌：使用“拉伸凸台/基体”命令，软件会自动识别封闭区域，外圆与内圆之间的环形区域将生成实体，中间自动空心 。‌‌‌

方法三：薄壁或抽壳法

适合管状零件或后期修改。

‌薄壁拉伸‌：绘制单圆，拉伸时勾选“薄壁特征”，设置壁厚

𝑡

t，系统自动计算内径 。‌‌‌

‌抽壳处理‌：先绘制实心圆柱，使用“抽壳”命令，选择移除面（如顶面），设置壁厚，即可生成开口或封闭空心圆柱 。

‌注意事项‌：

‌同心约束‌：无论哪种方法，务必标注或约束内外圆同心，否则壁厚会不均匀 。

‌基准面选择‌：切除操作时需确保草图平面位于圆柱端面，避免定位错误 。‌‌‌
