在 SolidWorks 中,“异形圆柱”通常指非标准截面或带有复杂特征的圆柱体,例如带异形孔、不等径段、局部凹槽等。根据公开资料,以下是实现“异形圆柱”的常见方法:1. 创建基础圆柱体
使用 拉伸凸台/基体 命令,以圆形草图拉伸生成圆柱

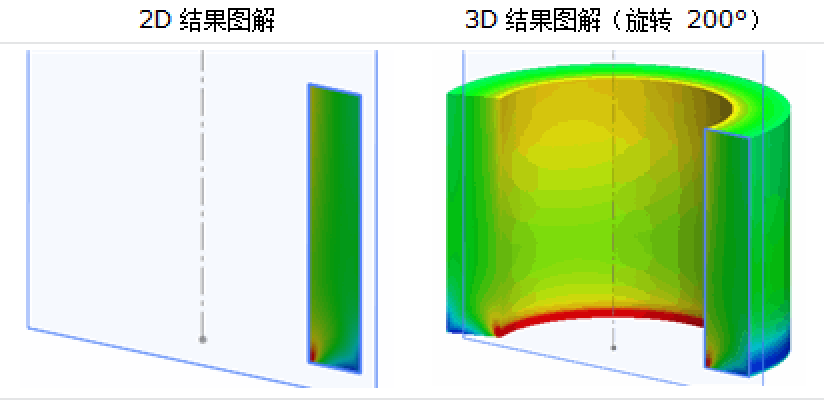

或使用 旋转凸台 命令,绘制矩形草图绕轴旋转生成圆柱
2. 添加异形特征
根据需求选择以下方式:异形孔:使用 异形孔向导(Hole Wizard)添加沉头孔、螺纹孔等
路径:特征 → 异形孔向导 → 选择类型(如柱形沉头孔)→ 设置规格(如 M10)→ 定位孔位置
放样特征:通过多个截面草图进行放样,创建变截面圆柱
扫描切除/凸台:沿路径扫描截面,形成凹槽或凸起
圆周阵列:对多个相同异形孔进行均匀分布
3. 关键操作提示
定位异形孔:在圆柱面上打孔时,需通过 3D 草图 或 基准面 精确定位中心点
终止条件:盲孔需设置“给定深度”,并考虑螺纹有效长度
标准选择:国内设计建议选用 GB 标准,并注意“套合”类型(紧密/正常/松弛)
如需具体操作演示,可参考以下视频教程:2分钟学会SolidWorks中异形放样零件的绘制
