sw怎么做镂空效果

在 ‌SOLIDWORKS（SW）‌ 中实现镂空效果，主要通过 ‌特征操作 + 阵列‌ 来高效构建重复性镂空结构。以下是几种常用且实用的方法：

‌一、基础镂空方法（适用于笔筒、垃圾桶等回转体）‌

‌拉伸底座‌

在前视基准面绘制圆形草图，使用 ‌拉伸凸台/基体‌ 创建主体（如笔筒底座）。

‌创建单条镂空线条‌

使用 ‌螺旋线/涡状线‌（曲线 → 螺旋线）定义路径。

在基准圆上绘制圆形轮廓，用 ‌扫描‌ 命令生成立体线条。

‌对称与阵列复制‌

用 ‌镜像‌（基于前视基准面）生成对称线条。

使用 ‌圆周阵列‌（线性阵列下拉菜单 → 圆周阵列），设置阵列数量（如12、18等），完成全周镂空。

此方法仅需 ‌拉伸、螺旋线、扫描、镜像、圆周阵列‌ 五个基础命令，即可快速完成复杂镂空结构 ‌‌

‌二、切除式镂空（适用于薄壁零件）‌

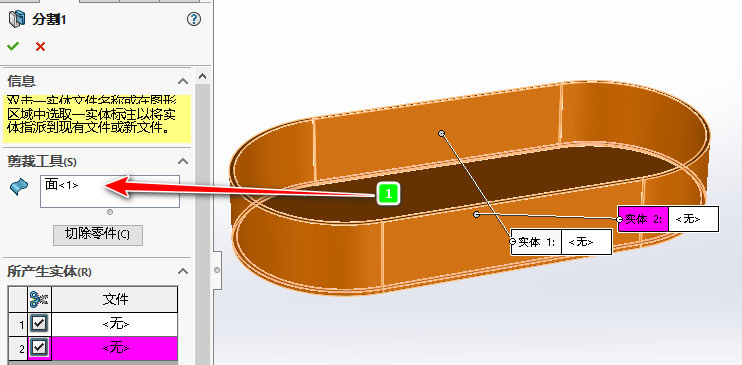

‌创建薄壁主体‌


拉伸时勾选 ‌薄壁特征‌，设置壁厚（如5mm）‌‌

‌绘制镂空轮廓‌

在前视基准面绘制镂空形状（如矩形、三角形等）。

‌拉伸切除‌

使用 ‌拉伸切除‌ → 完全贯穿，形成第一处镂空。

‌圆周阵列复制‌


选中切除特征 → ‌圆周阵列‌，沿圆柱面均匀分布 ‌‌

‌三、高级技巧（适用于复杂曲面镂空）‌

‌包覆 + 雕刻‌：

在曲面上使用 ‌包覆‌ 命令（选择“石雕”或“浮雕”样式），配合样条曲线雕刻镂空图案 ‌‌

‌曲面扫描 + 厚度‌：

用于不规则镂空（如艺术菜篮），通过 ‌3D草图 + 样条曲线 + 曲面扫描‌ 构建镂空轮廓，再加厚 ‌‌

‌四、推荐学习资源‌

SOLIDWORKS扫描+阵列，3分钟搞定镂空网状笔筒 ‌‌

SolidWorks 镂空零件绘制：小白也能秒会的技巧！ ‌‌

用SOLIDWORKS阵列功能轻松设计镂空产品 ‌‌

所有方法均支持 ‌参数化修改‌：调整直径、螺距、阵列数量等，模型会自动更新，无需重做。
