sw如何做中空件

在 SolidWorks（SW）中创建中空件（如中空圆柱、箱体或其他结构），常用方法主要有 ‌抽壳（Shell）‌ 和 ‌拉伸切除/薄壁拉伸‌ 两种。根据公开资料和操作习惯，推荐如下：

‌一、抽壳法（适用于已有实体）‌

适用于将一个实心体变为均匀壁厚的中空结构。

‌创建实心实体‌：先用“拉伸凸台/基体”等命令生成实心零件（如圆柱、立方体等）。

‌启用抽壳功能‌：

点击顶部菜单栏 ‌“特征” → “抽壳”‌。

‌设置参数‌：

在 PropertyManager 中输入 ‌壁厚值‌（如 2mm）。

可选择是否删除某个面以形成开口（如中空圆筒可删除一端面）。

‌确认生成‌：点击 ‌“确定”‌，即可得到中空结构。

此方法适用于规则几何体，如凳子、箱体等 ‌‌

‌二、拉伸切除法（推荐用于管状中空件）‌

适用于精确控制内外径的中空圆柱或异形管。

‌新建草图‌：选择基准面（如前视基准面），进入草图模式。

‌绘制同心圆‌：


用“圆”工具绘制外圆（直径 D₁）。

再绘制内圆（直径 D₂，D₂ < D₁），并确保两圆 ‌同心‌（使用“重合”几何关系）‌‌

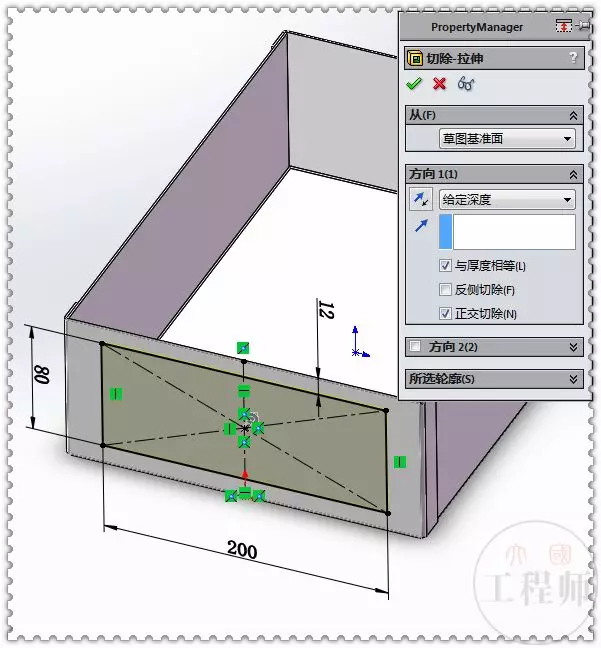

‌拉伸切除‌：

退出草图，点击 ‌“拉伸切除”‌。

设置切除深度 ≥ 实体高度，确保贯穿整个实体。

‌完成‌：生成中空圆柱，壁厚为 (D₁ - D₂)/2 ‌‌


‌三、薄壁拉伸法（直接生成中空结构）‌

适用于从一开始就创建中空形状，避免后续切除。

‌绘制单圆草图‌：在基准面上画一个圆（作为外轮廓）。

‌启用薄壁拉伸‌：

点击 ‌“拉伸凸台/基体”‌。

在 PropertyManager 中勾选 ‌“薄壁特征”‌。

‌设置壁厚与方向‌：

输入壁厚值（如 5mm）。

选择 ‌“朝内”‌ 或 ‌“朝外”‌，控制中空方向。

‌设定高度‌：输入拉伸高度，点击 ‌“确定”‌ 即生成中空圆柱 ‌‌

‌补充说明‌

‌抽壳法‌适合整体均匀减薄，‌拉伸切除/薄壁法‌更适合精确控制局部中空结构。

若需非圆截面中空件（如方管、异形管），可使用 ‌扫描（Sweep）‌ 或 ‌放样（Loft）‌ 配合薄壁特征 ‌‌

建议完成后使用 ‌“剖面视图”‌ 或 ‌“测量”工具‌ 验证中空效果与壁厚 ‌‌
