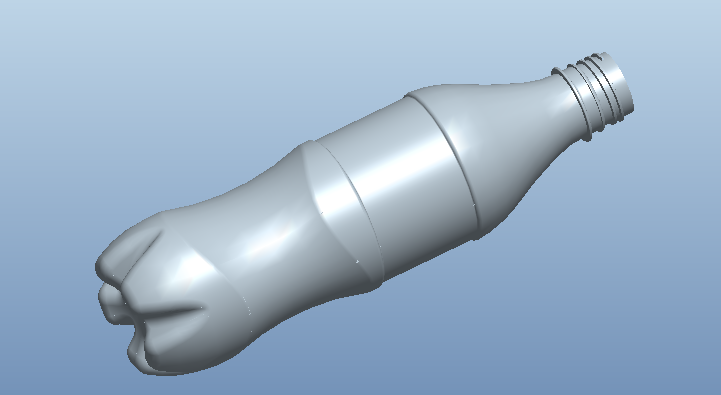

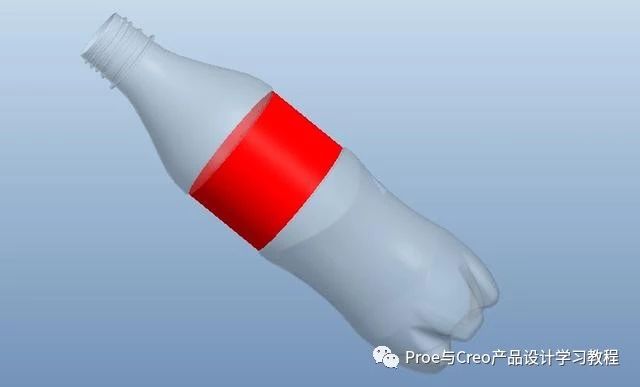

最终结果如下：
方法：

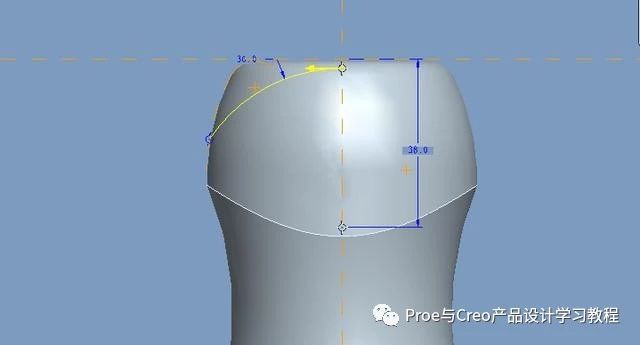

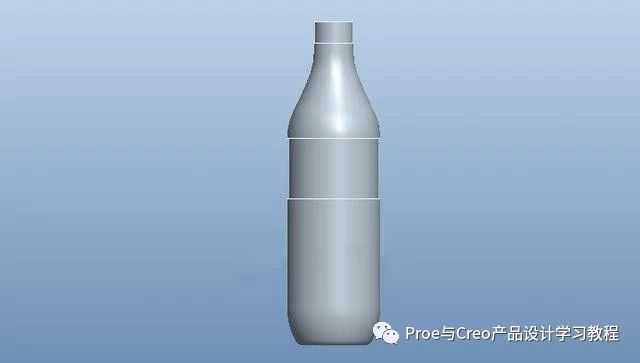

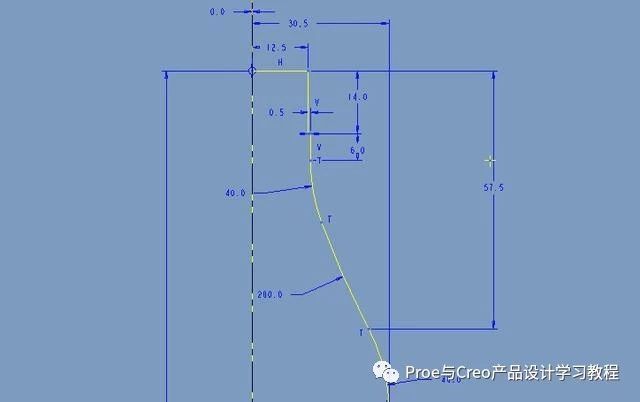

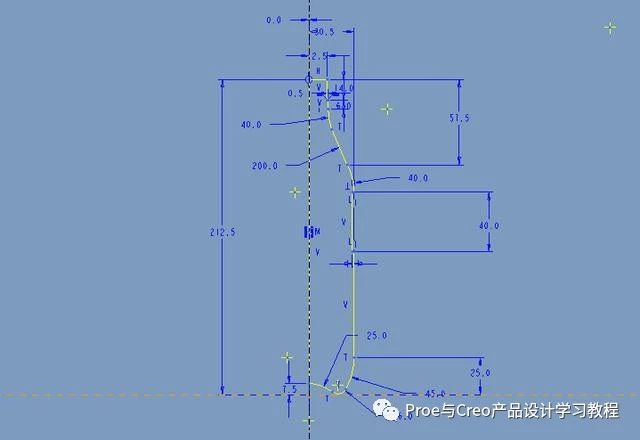

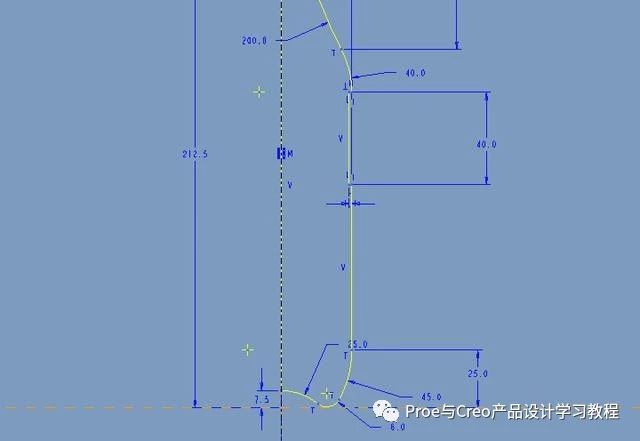

1.点击旋转，类型为曲面，在FRONT平面绘制如下的截面。
绘制完成后，点击勾号。

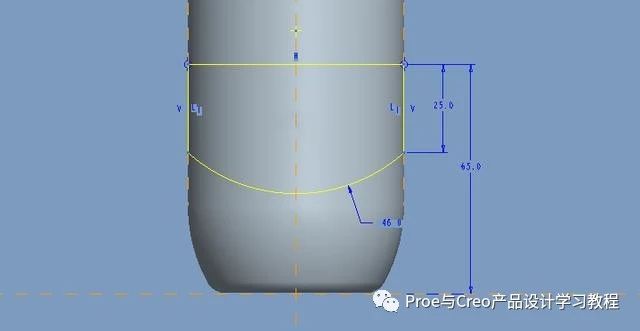

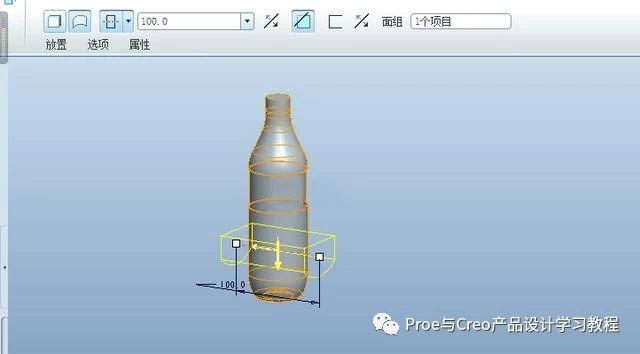

2.点击拉伸，类型为曲面，绘制如下的截面，点击切除材料，对称拉伸100.

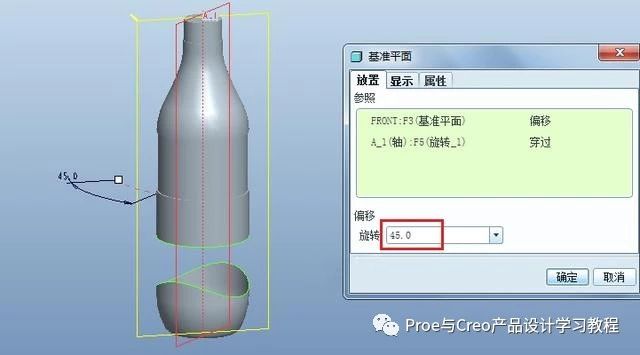

3.创建基准平面。

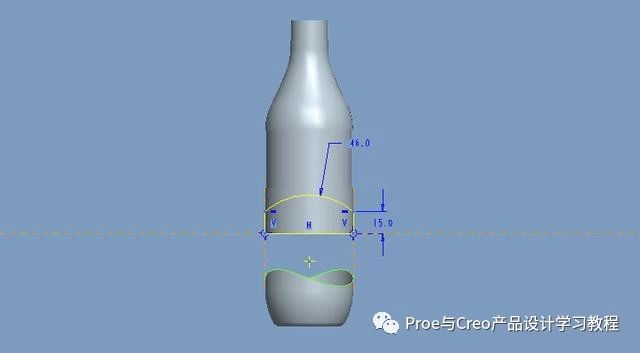

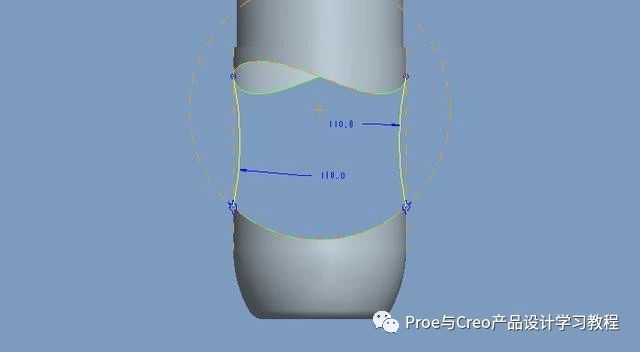

4.点击拉伸，类型为曲面，点击切除材料，在上一步的基准平面上绘制如下的截面。
点击勾号完成。
5.点击草绘，在FRONT平面绘制如下的草绘。
6.按住Ctrl键选择RIGHT平面和旋转曲面，创建如下的相交线。

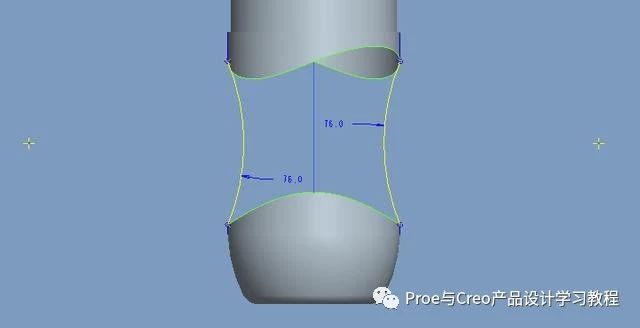

7.点击草绘，，在RIGHT平面绘制如下的草绘。

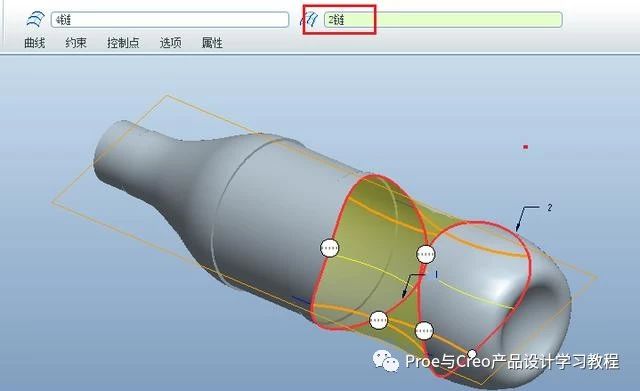

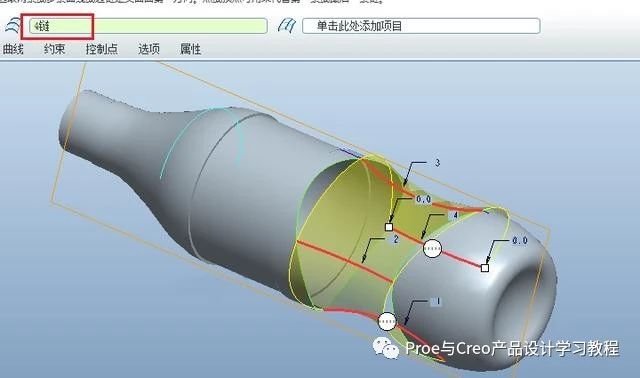

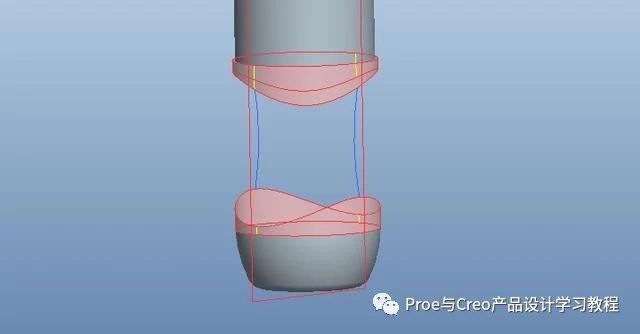

8.点击边界混合，选择上面创建的4条曲面作为第一方向链。
完成。

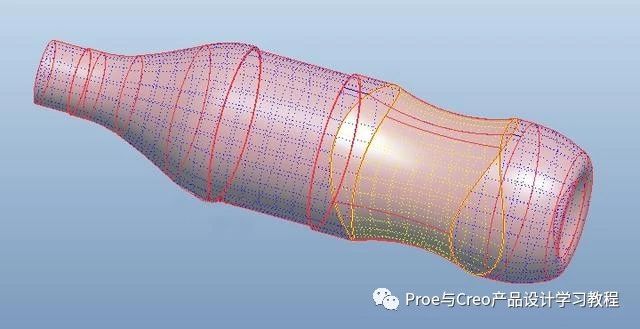

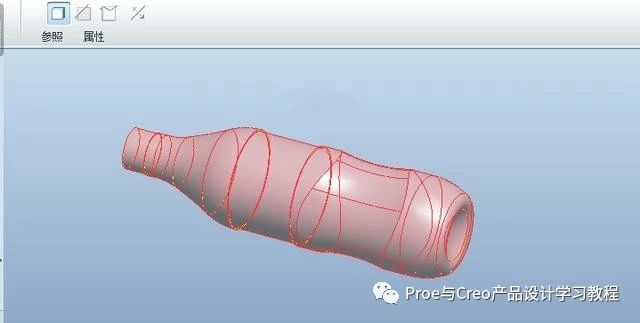

9.选择旋转曲面和边界混合曲面，点击【编辑】-【合并】，将曲面镜像合并。
10.选择合并曲面，点击【编辑】-【实体化】。
11.点击【插入】-【扫描】-【切口】，绘制如下的扫描轨迹。
绘制如下的截面。

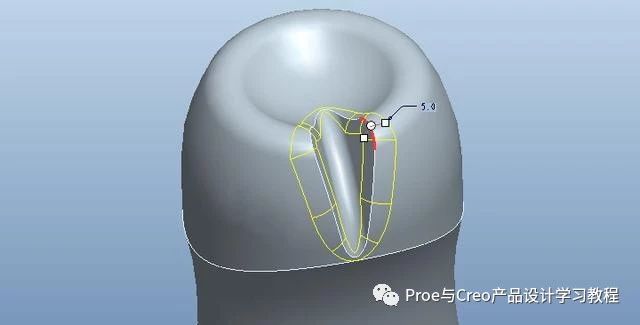

12.倒角。
14.将扫描切除特征和倒角特征进行组。

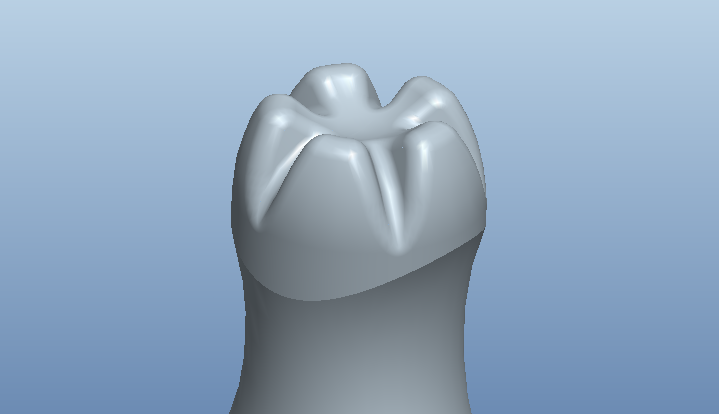

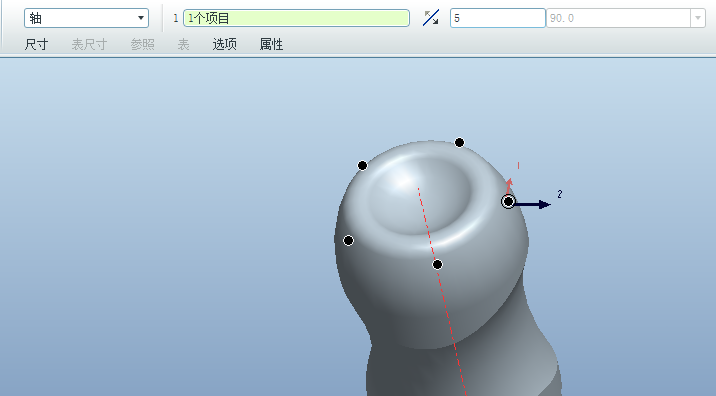

15.将组进行轴阵列。
完成。

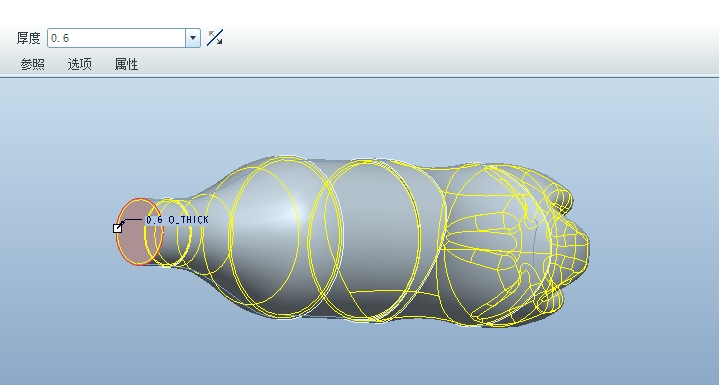

16.抽壳。

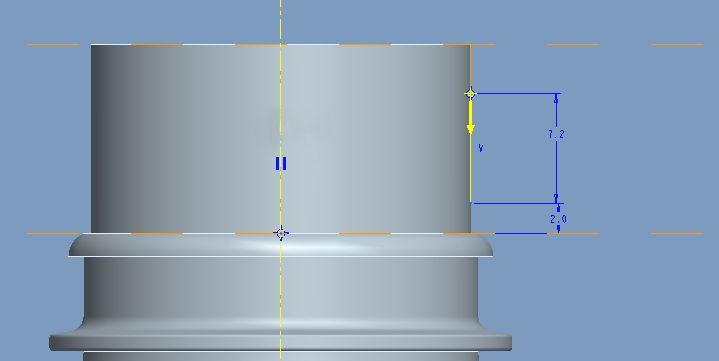

17.点击旋转，绘制如下的草绘。
完成。

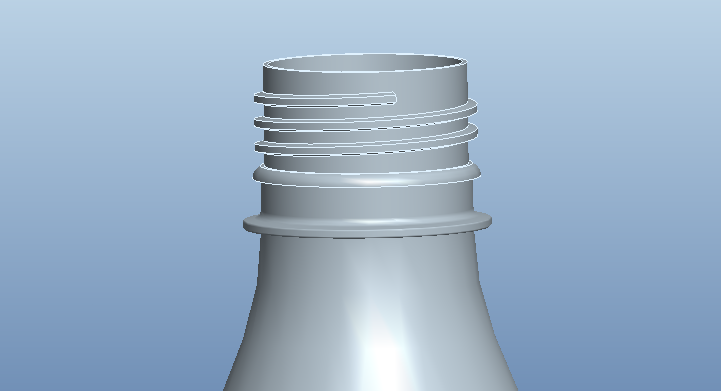

18.点击【插入】-【螺旋扫描】，绘制如下的轨迹和中心线。
节距值为3.

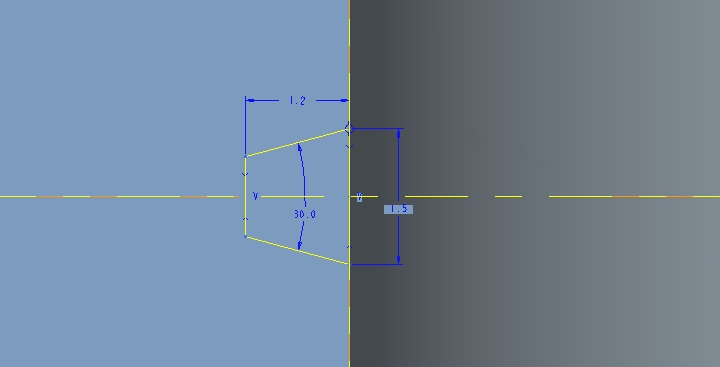

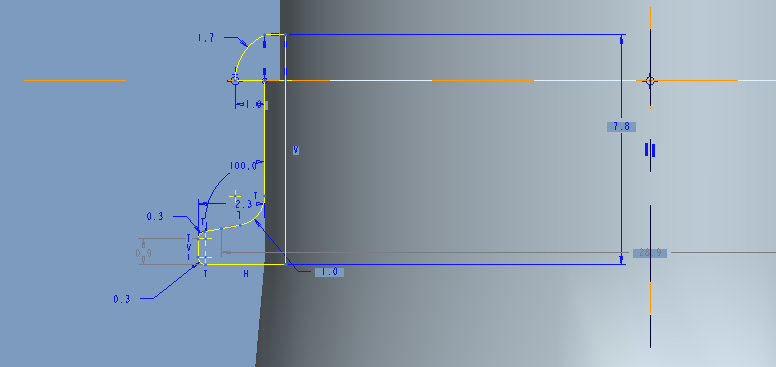

绘制如下的截面。
完成。

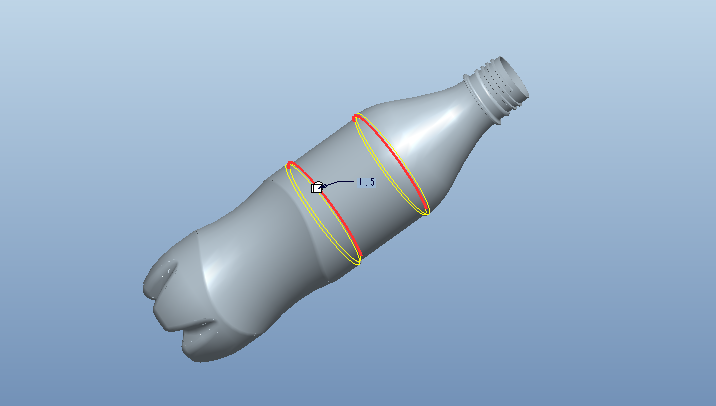

19.倒角。
完成。
