接着教程（一），接下来简单介绍如何对小黄鸭的翅膀进行建模。
方法：

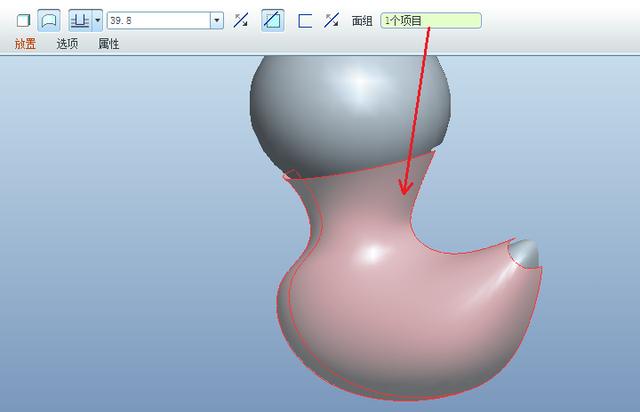

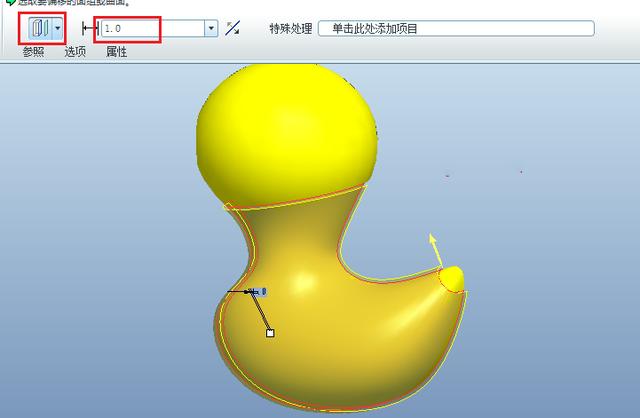

1.在模型树选择边界混合1，点击【编辑】-【偏移】，如下图所示，将曲面向外偏移1mm。创建完成之后为了后面的操作将其进行隐藏。

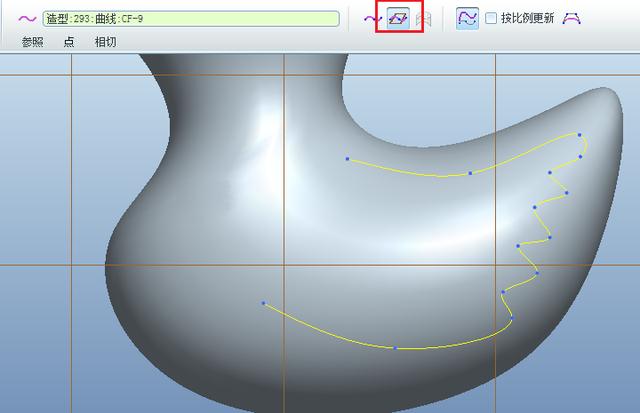

2.进入造型环境，点击曲线，在TOP平面创建如下的曲线。

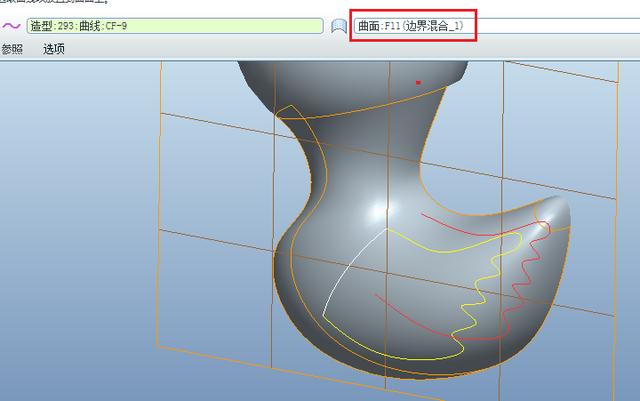

3.点击下落曲线按钮，选择上一步的曲线，再选择边界混合1作为曲线放置的曲面，TOP面作为投影方向的参照，从而可以在边界混合曲面1创建出曲线。

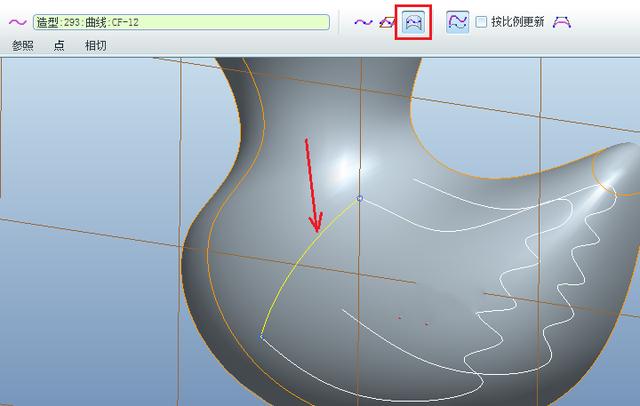

4.点击曲线按钮，类型选择在曲面上，选择边界混合1作为参照，从而可以在这个曲面上创建出一个曲线。注意shift键捕捉上一个曲线的端点。

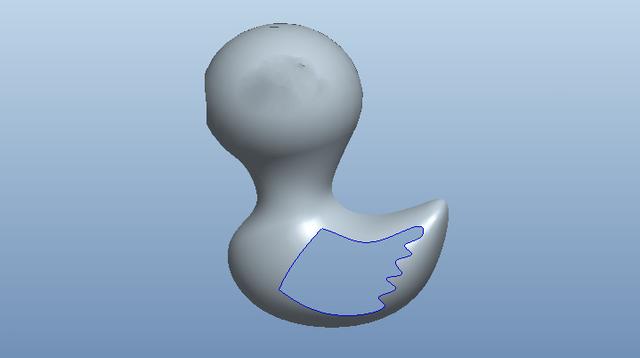

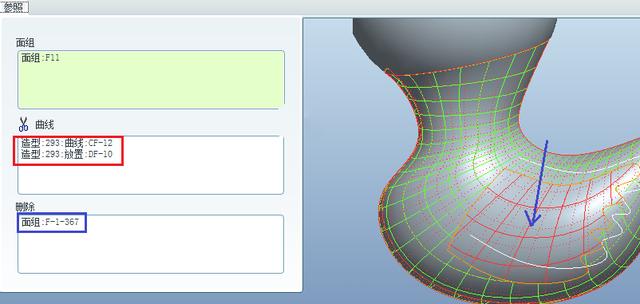

5.点击曲面修剪按钮，现在我们将对边界混合1曲面进行修剪。按照下图所示，选择上面的两个曲线作为参照，选择下图蓝色箭头所指的曲面部分，从而可以将这部分删除掉。
完成。

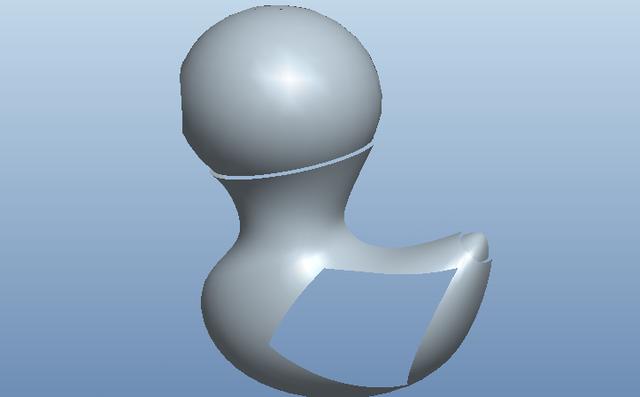

6.取消隐藏偏移曲面1，现在我们将对其进行修剪。点击拉伸按钮，按照下图进行设置，选择偏移曲面作为拉伸切除的曲面。

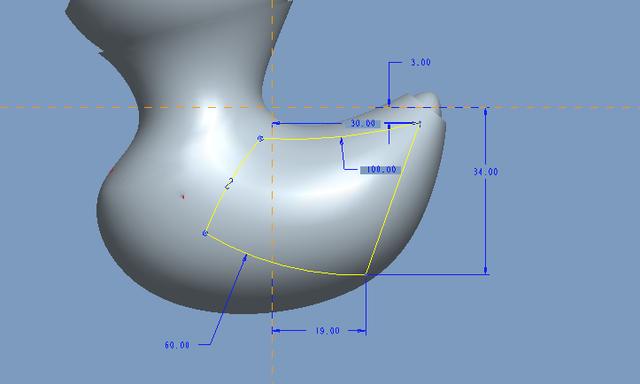

在TOP平面绘制如下的草绘。
完成。
现在我们已经对两个曲面进行了修剪，现在我们需要做的是在这两个曲面的被修剪处创建一个曲面，这个曲面连接着这两个被修剪的曲面。

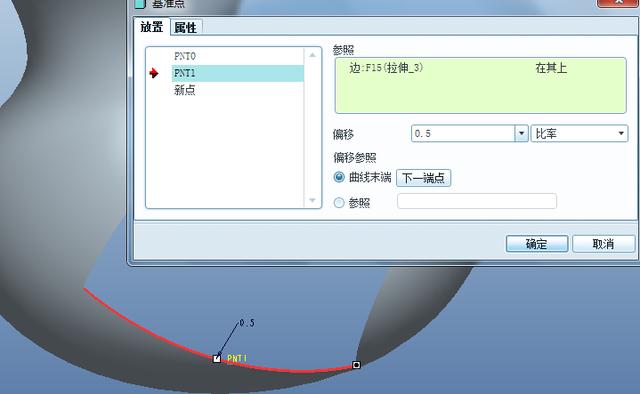

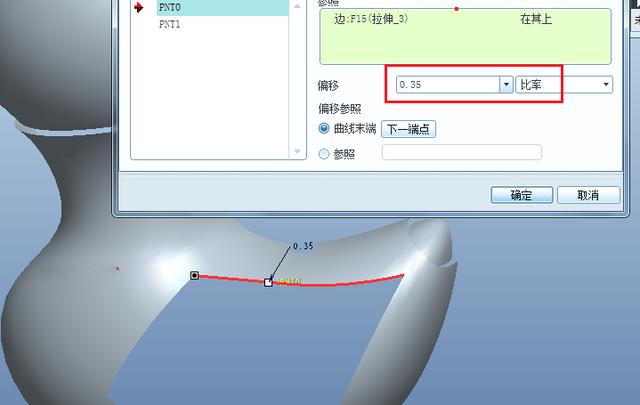

7.首先我们创建两个基准点。

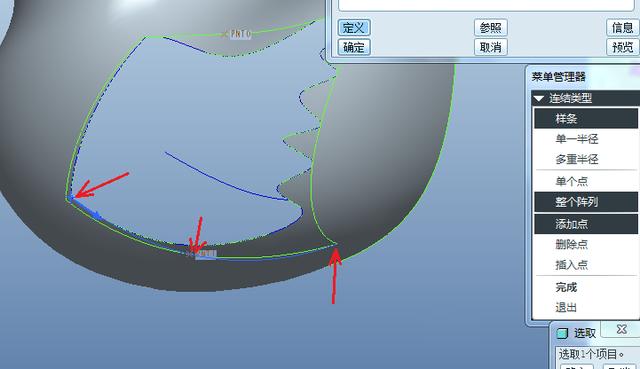

8.点击【曲线】-【通过点】-【完成】，依次选择下面的三个点。
设置曲线的边界条件。点击【相切】，设置起始点和终止点的边界条件均为相切。

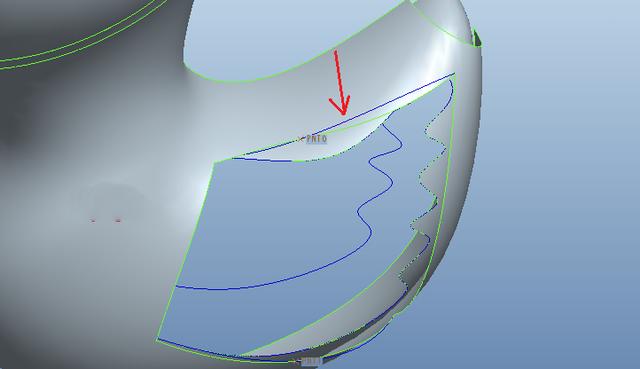

采用同样的方法创建下图红色箭头所指的曲线。
9.上面的步骤是为了曲面的创建创立了条件。点击【边界混合】，按照下图进行设置，选择四个边界。

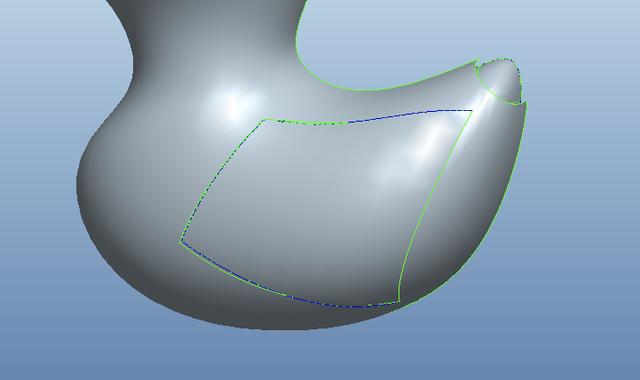

完成。创建的曲面连接着边界混合1曲面和偏移曲面。

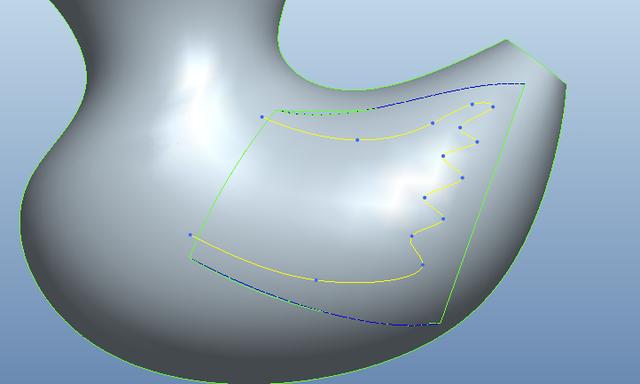

10.再次进行造型环境。首先点击曲面按钮，在TOP平面绘制如下的曲线。

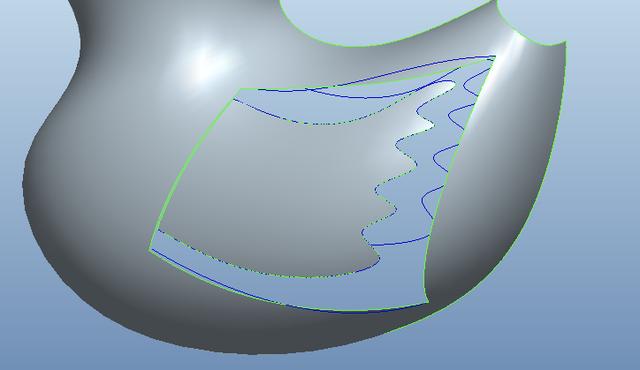

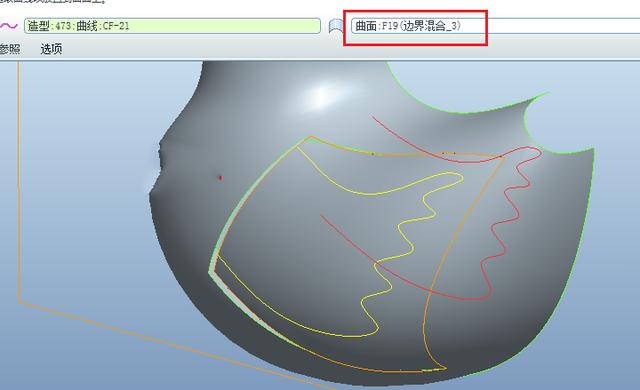

点击下落曲线按钮，选择边界混合3曲面作为曲线的放置曲面，将上一步的曲线投影到这个曲面上。

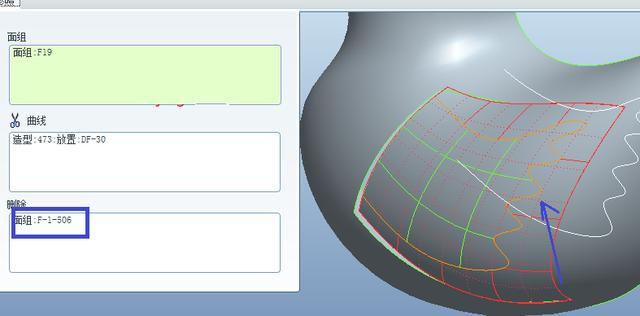

点击曲面修剪按钮，按照下图进行设置。选择上一步的曲线作为修剪参照，选择边界混合3曲面作为被修剪对象，选择下图蓝色部分的曲面作为被修剪的部分。
完成。

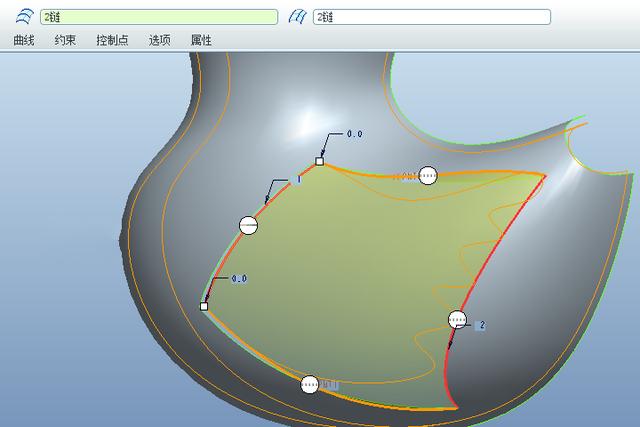

11.退出造型环境。点击边界混合，按照下图进行设置边界。相同颜色的箭头代表同一个方向的边界。
设置边界条件。
完成。
12.将偏移曲面进行隐藏，然后对下面的曲面进行合并。点击【编辑】-【合并】，选择下面的曲面进行合并。
完成。
