ADAMS牛头刨床机构建模与仿真教程

牛头刨床机构是在工业领域中应用的也是非常广泛，今天给大家介绍如何利用ADAMS对牛头刨床机构进行构建及仿真。

1. 仿真流程

1-1.前处理

1-1-1.几何模型构建

1-1-2.材料定义

1-1-3.动力系统模型构建

1-2.求解

1-2-1.驱动条件

1-2-2.求解设置

1-3.后处理

1-3-1.仿真动画

1-3-2.查看结果

1-3-3.评估结果

2. 前处理

2.1几何模型的构建

打开ADAMS View，新建一个文件，并且定义好路径和命名，按照图1所示的牛头刨床机构相关参数构建好相对应的模型，模型构建如图2所示。

   图1 牛头刨床机构

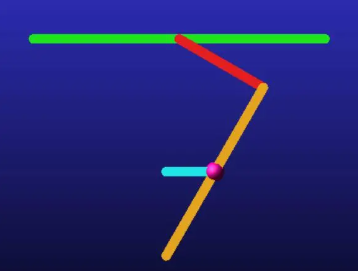

   图2 模型构建


2.2材料定义

材料采用默认的结构钢，不需要重新进行定义。

2.3动力学系统模型构建

对各个机构之间创建连接关系，让整体结构按照实际工作情况进行工作，构件之间的连接关系如图3所示。

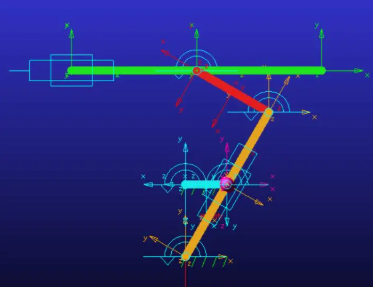

   图3 创建连接关系


3. 求解

3.1驱动条件

令AC杆为驱动杆件，对AC杆与地面的 转动副施加驱动，驱动函数为180d*time，如图4所示。

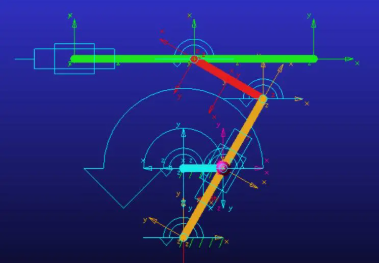

   图4 添加驱动


3.2求解设置

设置求解时间6s，求解步长200步，如图5所示，点击开始运行进行仿真。

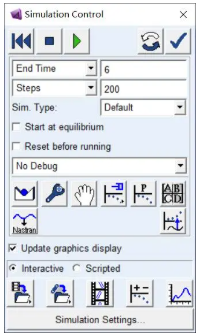

   图5 求解设置


4. 后处理

4.1仿真动画

仿真结束之后便可以查看其运动动画，如图6所示。

GIF

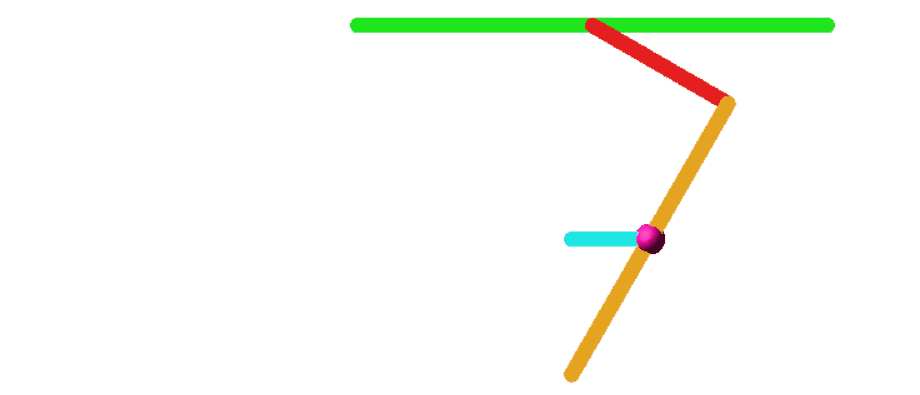

   图6 牛头刨床机构运动动画


4.2查看结果

图7为横杠在X轴方向的位移情况，图8为速度情况，图9为加速度情况。

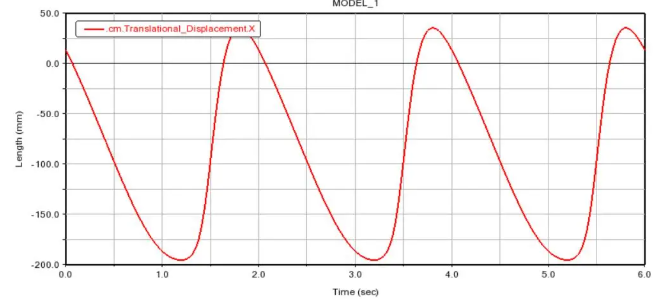

   图7 横杠位移

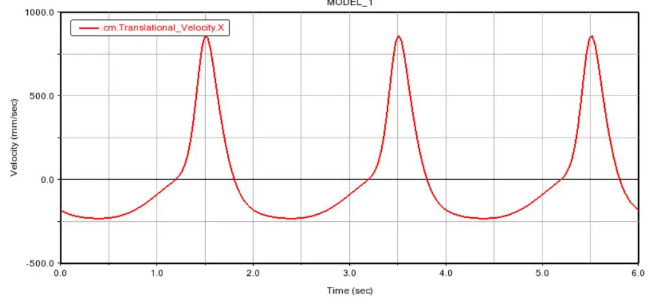

   图8 横杆速度

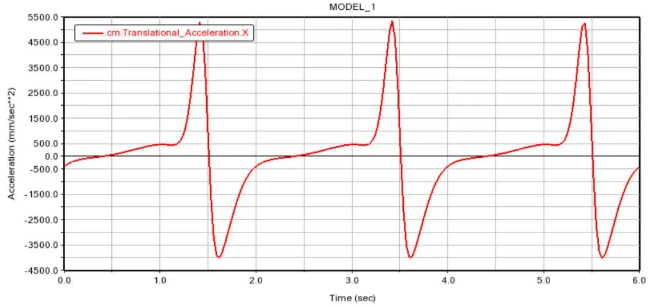

   图9 横杆加速度
