ADAMS凸轮机构建立与仿真分析

通过ADAMS对设计好的凸轮模型进行运动学仿真，可以直观的看到该结果是否满足要求， 针对结果对凸轮机构进一步优化及修正。

1. 仿真流程

1-1 前处理

1-1-1 几何模型构建

1-1-2 材料定义

1-1-3 动力系统模型构建

1-2 求解

1-2-1 驱动条件

1-2-2 求解设置

1-3 后处理

1-3-1 仿真动画

1-3-2 查看结果

1-3-3 评估结果

2. 前处理

2.1几何模型的构建

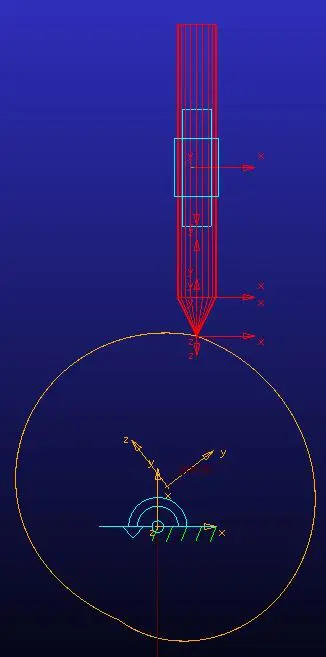

打开ADAMS View，新建一个文件，并且定义好路径和命名，按照图1所示的建好相对应的模型。

图1 模型构建

2.2材料定义

材料采用默认的结构钢，不需要重新进行定义。

2.3动力学系统模型构建

对各个机构之间创建连接关系，让整体结构按照实际工作情况进行工作，构件之间的连接关系如图2所示。

图2 创建连接关系

3. 求解

3.1驱动条件

选择结构中的凸轮作为驱动件，对凸轮与地面之间的转动副创建旋转驱动，驱动函数为30d*time，如图3所示。

图3 驱动函数

3.2求解设置

设置求解时间12s，求解步长300步，如图4所示，点击开始运行进行仿真。

图4 求解设置

4. 后处理

4.1仿真动画

仿真结束之后便可以查看其运动动画，如图5所示。

图5 凸轮机构运动动画

4.2查看结果

图6为推杆位移变化情况。

图6 推杆位移变化情况
