【ABAQUS】解析Amplitude幅值及其设置方法


   amplitude


顾名思义,幅值就是幅度值。这是一种对载荷或约束灵活处理的便捷方式,也承担了一些特殊用途。

那我们来看下这个曲线的定义过程:

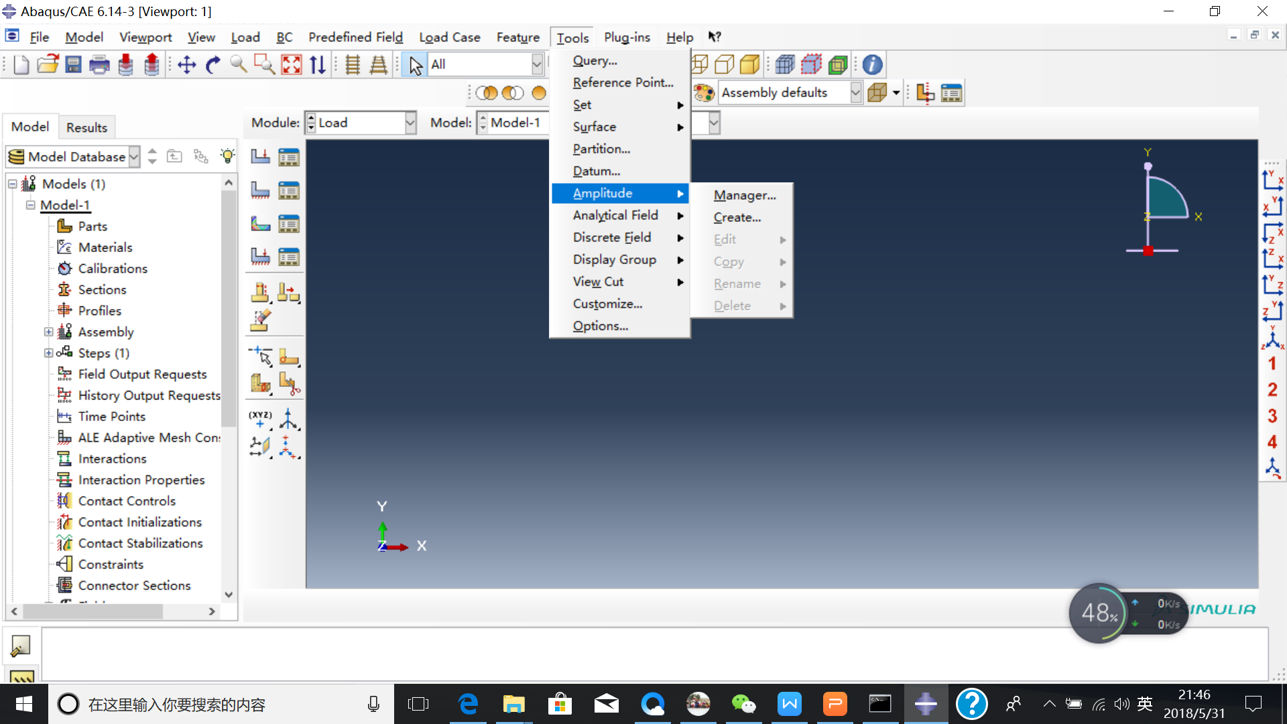

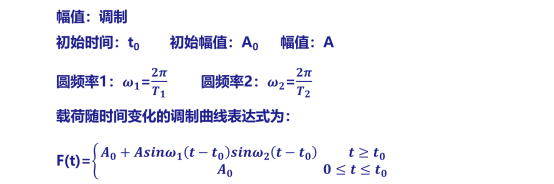

load模块→菜单栏 →tool→ amplitude



   找到amplitude




   类型

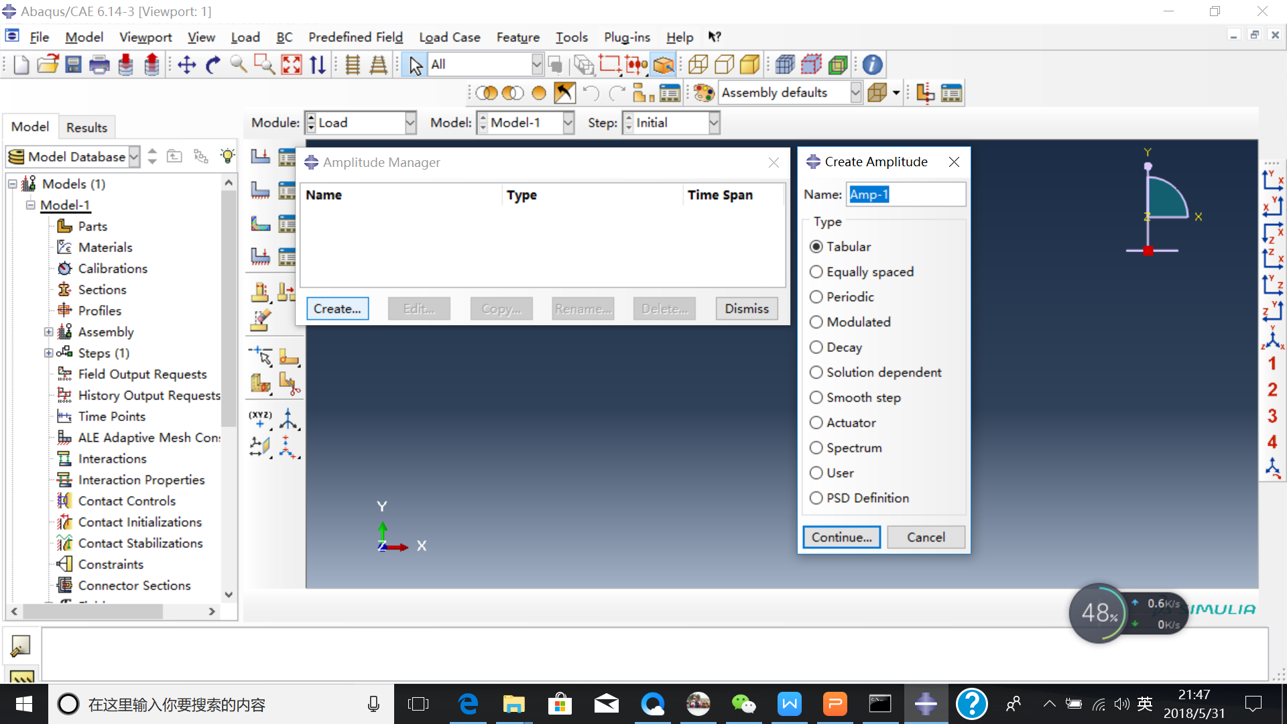

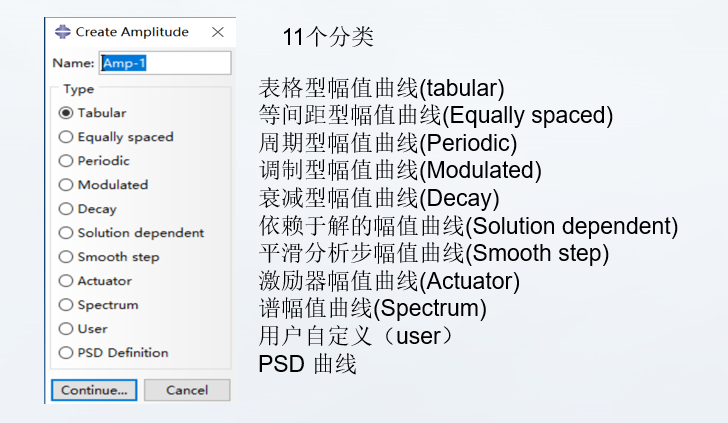

这时候我们可以定义11种曲线,依次为



   11个


简要说下每种的特点和用途

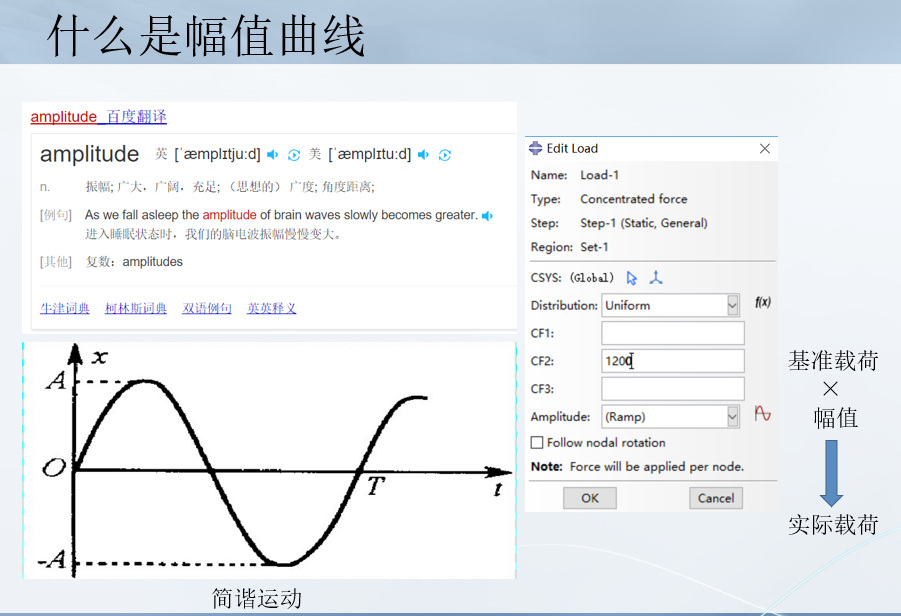

一、 幅值曲线是幅值与时间有关的曲线

加载力或者位移实际大小为:load(载荷)*amplitude(幅值)

step time对应与每个分析步的时间相对应。

total time是指总的时间(所有分析步的时间总和)。

二、 各种幅值曲线的讲解

1.默认幅值曲线:(Ramp)

默认为从0时刻幅值为0线性插值到最后时刻幅值为1。

2.表格幅值曲线:(tabular)

表格幅值曲线根据用户输入每个时刻的幅值大小,线性插值。


   表格型


3.等间距幅值曲线:(Equally spaced)

等间距幅值曲线需要给出一个固定时间间隔,在时间间隔内需要给出初始时刻及其幅值大小。然后进行线性插值。

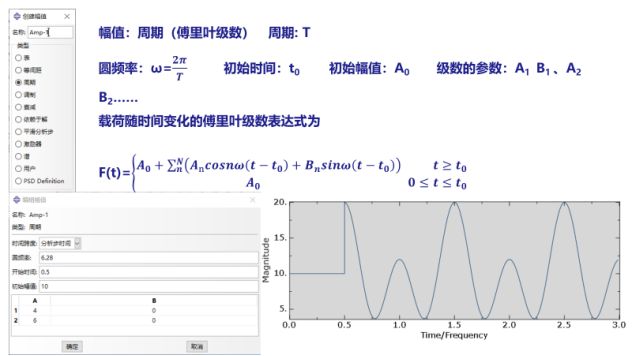

4.周期幅值曲线:(Periodic)(傅里叶级数)

这个可以说是最重要的了


   Periodic



5.调制幅值曲线:(Modulated)



6.衰减幅值曲线:(Decay)



7.依赖于解幅值曲线:(Solution dependent)

数据由初始值、最小值和最大值组成。振幅从初始值开始,然后根据解的进度进行修改,但需根据最小值和最大值进行修改。最大值通常是用于结束分析的控制机制。该方法用于超塑成型分析的蠕变应变速率控制。

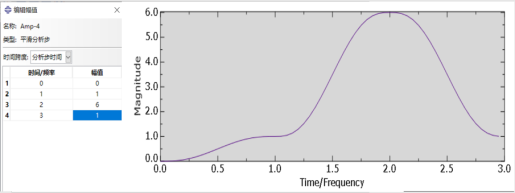

8.平滑分析步幅值曲线(Smooth step)

类似表格曲线的输入,只是在每两个时刻之间用平滑过渡(每个给定时刻处曲线斜率为0)

9.激励器幅值曲线:(Actuator)

激励器用在共同仿真上。

译文:激励器振幅的当前值可以在任何给定时间从与逻辑建模程序的共同仿真导入(请参阅关于共同仿真)。激励器振幅定义上指定的名称用作执行器名称,用于共同仿真目的。因此,在给定时间,每个激励器都与一个实数(振幅的当前值)关联。与任何振幅定义一样,用户指定的名称可以与任何可以参考振幅的Abaqus功能结合使用。

10.谱幅值曲线:(Spectrum)

使用谱幅值曲线定义要用于响应频谱分析的频谱。

选择规范单位:

(1)位移/速度/加速度对应给定的边界条件(2)如果有重力,要选择重力

在数据表中,输入幅值(频谱的幅值)、频率(频率,以单位时间为周期,使用该幅值的频率)和阻尼(相关阻尼,以临界阻尼的比率给出)值。

11.用户幅值曲线:(User)

用户幅值曲线即自行编写UAMP或者VUAMP子程序来定义。且给出变量数。

12.PSD定义幅值曲线:(PSD Definition)

在随机响应分析步骤中,使用PSD定义方法定义随机负载的频率依赖性。

选择功率可直接以功率单位定义频率功能。选择“分贝”以分贝为单位定义频率函数。如果将使用频率函数以g为单位定义基本运动,请选择“重力”(基本运动)。如果选择这些单位,则必须定义重力加速度。如果选择了分贝单位,请为参考功率输入一个值。如果选择了重力单位,请输入参考重力值。

在数据表中,输入或导入该函数的数据值:

(1)函数的实部和虚部,(以分贝为单位或单位2每频率)

(2)频率,周期/时间或频段号(对于分贝单位)。

另外:切换上在外部用户子程序指定数据,你可以提供PSD的用户子程序来定义幅值曲线。
