使用Abaqus/Explicit模拟小球冲击HPB 300靶板的详细流程

Part

Plate part: 3d-deformable-solid实体-ex拉伸

尺寸(0,0,)(200,200),depth:20

Bullet part: 3d-Discrete Rigid离散刚体-shell-rotation旋转

center=(0,0), r=20, 切成封闭半圆 theta=360

中心设置参考点RP-1(0,0,0)

创建集合:set-point,点选RP-1

Property

案例使用材料库当中的HPB 300 snap,发论文是不能这样用的

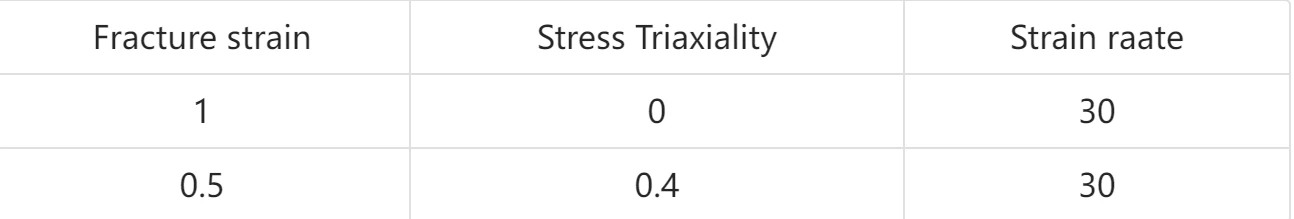

Ductile Damage柔性损伤:



进入suboptions 添加damage evolution损伤演化

displacement at damage:0.02

Density密度:7.85e-09

Elastic: Younng's modulus: 2.1e6, Poisson's ratio:0.3

Plastic:



Section:

creat-"Section-1"-solid-Homogeneous均质-continue-OK

Section Assignment指派截面

creat-不创建新的section,选中整个靶板-done-OK

ABAQUS的操作逻辑就是:把material property塞到section当中,再把section指派到solid/shell/beam当中

Assembly

creat instance创建实例:

选中plate和bullet part,点选auto-offset,OK

Rotate Instance:

将plate 绕着x轴旋转90,进入xoz平面

长按xyz图标,选择Creat datum point:2 point通过两点创建基准点

点选板面垂直于x轴的对边两中点,会看到在板中心出现一个基准点(空心)

Translate Instance:

点击plate,中键,点击基准点,中键,基准点会与原点O对齐

点击bullet,向y轴正方向移动100

Step

Create Step:

"Step-1", Dynamic, Explicit-continue

Nlgeom: No

Time period: 距离80,速度100, 给0.01(我给的是0.005,也行捏)

OK

Filed output request manager:

Step-1-Edit-选中STATUS-OK

Mesh

bullet随便画

plate: global seed- approximate global size:6-OK

创建集合:"Set-Node", type: Node- continue-选中plate所有node-done

对plate 的网格进行Assign Element Type

Element library-Explicit-OK

Interaction

Create Interaction property

Contact

Mechanical-Tangental behavior-Penalty:0.1

Mechanical-Normal behavior-"Hard"

OK

Create Interaction

Contact-Surface2Surface(Explicit)-continue

点选bullet 表面,done,done

点选Node Region-Sets-"Set-Node"-continue

将mechanical constraint formulation换成penalty contact method

出现这样的黄色



就OK

Special(在最上工具栏)-Inertia惯量-manager

create-Point mass/Inertia-框选整个bullet球体,done

Isotropic:0.1(密度*体积,这里只是示例),  I22: 0.1

OK

load

Create BC

Step:Initial, Symmetric,选中一对侧面,ENCASTRE

Create predefined field

Mechanical-velocity-continue

选中RP

V1=0, V2=100000(100m/s), V3=0

Job

create之后OK,submit就行;想使用多线程的自己设置

结果是这样
