利用Abaqus的CEL方法模拟水轮冲击

这篇文章介绍的内容是模仿USIM大神的公众号一个案例。

Part模块:

共3个零件,一个为欧拉体,一个为水管,一个为水轮。

水管进行了切分,方便划分六面体网格


   水管(透视)


对欧拉体进行切分,不仅是为了划分六面体网格,还是为了方便在后面定义水的初始流域。


   欧拉体

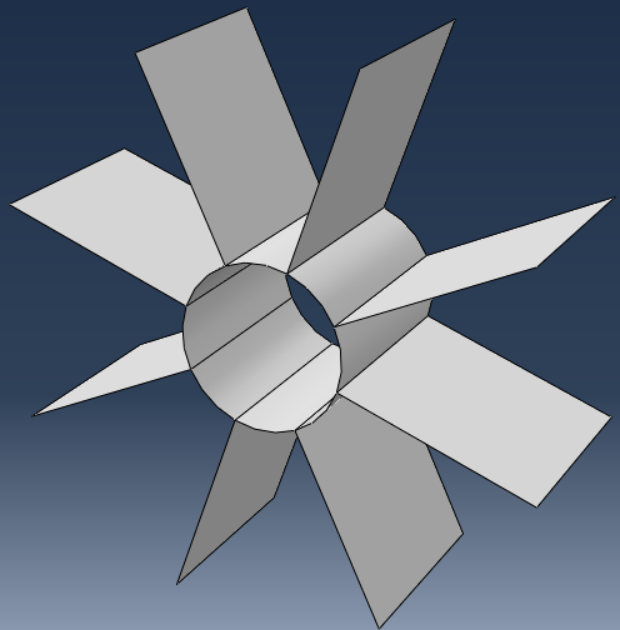

   水轮



Property模块:

共3个定义了三种材料,水轮为铝合金,水管为钢,欧拉体的材料为水,也可以将水轮与水管定义为刚体。水的材料属性在其它的CEL系列文章中已经介绍过了,不再啰嗦了。

Assembly模块:

为了能够看清楚装配图中模型的位置,把转配图透视处理,肉色的为欧拉体,绿色的为水管,红色的为水轮。


   有限元模型


Step模块:

Explicit显示动力学,分析时间为0.01s,CEL分析只能用于显示动力学。


   分析步


场输出与历史变量输出默认,场变量的默认输出中就有CEL分析的必要选项。

Interaction模块:

接触方式为通用接触(设置默认),接触属性为法向硬接触(Hard Contact),切向无摩擦接触(Frictionless)。


   通用接触


水轮的内表面Coupling到中心点上,方便后续施加边界条件。


   水轮的Coupling约束


施加重力,重力加速度为9810m/s2。


   定义重力加速度


约束水管端部的自由度,实际上实体单元只有3个自由度,约束前三个即可。


   水管的约束


约束水轮除了沿X轴转动外的5个自由度,因为要模拟水轮的转动。


   水轮的约束


设置水的速度为10000mm/s。水的速度载荷我只定义在了水初始流域的一个表面上,读者可自己尝试对水的全部初始流域定义速度载荷。


   定义水的速度


约束欧拉体的边界,即约束表面的Y方向不会有水流出。此处应注意定义欧拉体的边界条件时,只能用速度载荷约束自由度,不能用位移载荷。


定义初始水域,下图中紫色的部分为欧拉体的初始水域,水只能在这个欧拉体中流动,如果超出欧拉体,无法看到水的流动效果。紫色的区域需要在Part模块手动切分。



Mesh模块:

CEL分析只能用六面体网格,所以欧拉体只能划分为六面体网格,其它物体随意,其实六面体网格也不是很难画,懂得映射规则,然后把模型切分一下就可以。

Visualization模块:

在后处理中,把显示方式换为Part instances即可将显示方式变为模型本身的颜色,因为后处理默认显示的是云图。


然后勾选下图中的图标即可将显示方式切换成上述的状态。不要在选择那个云图的变形图标。

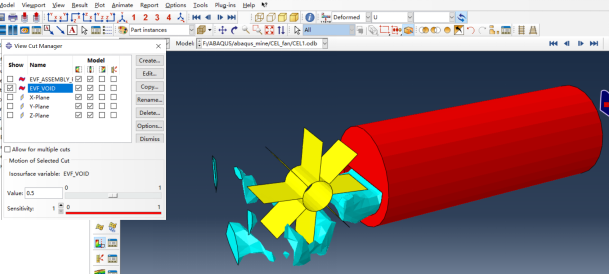

勾选EVF_VOID选项即可清楚的看清水的流动状态。但是从下图可以看出水在冲击水轮后,直接消失了,因为欧拉体的边界条件没有约束完全。


如下图所示,如果约束下图中圆柱表面的3个自由度,后处理会是不一样的现象。对这种柱状的表面添加自由度约束,个人认为应该用柱坐标系,但是不知道具体应该约束哪个方向,我尝试过约束V1的自由度,但是没有效果,索性就把三个自由度都约束了。

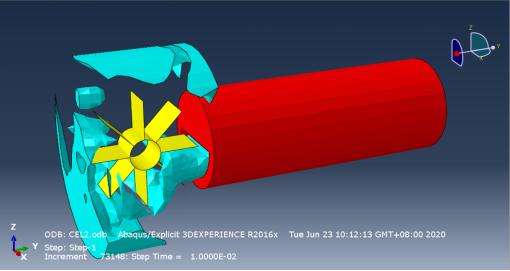

如下图所示,水在冲击水轮后,留在了欧拉体中。由于我电脑的配置不高,欧拉体画的网格比较少,所以水的流动效果不是很好看。读者可自行增大欧拉体的网格数量及分析时间。

GIF

GIF

GIF
