建模步骤

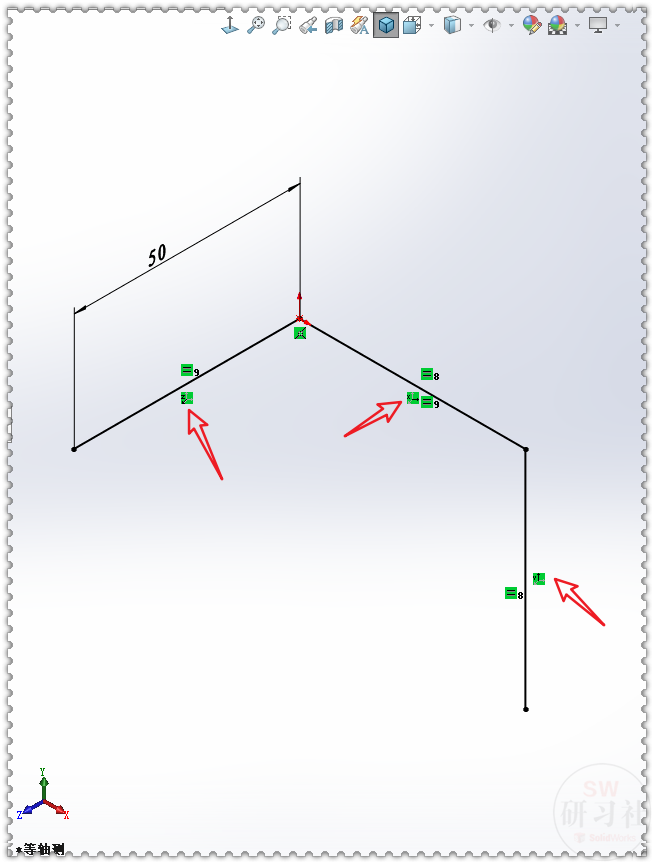

1.【3D草图】画三根直线,分别沿X、Y、Z方向(Tab键切换绘图平面),添加:相等几何关系。
.png)

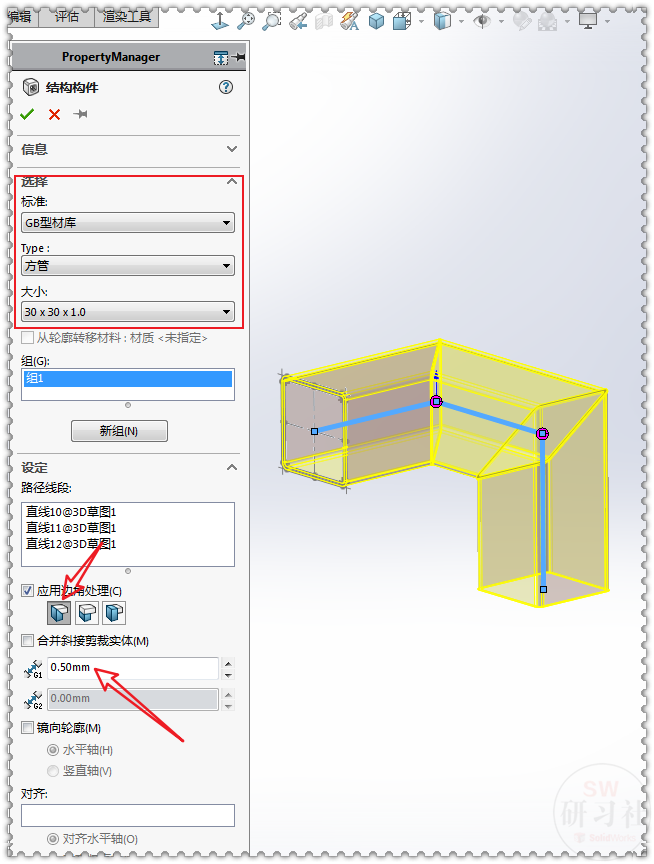

2.【结构构件】30×30×1.0 的方管,缝隙:0.5 。
.png)
3.【上视基准面】画一个矩形,与圆角边线添加:重合或共线几何关系。
.png)

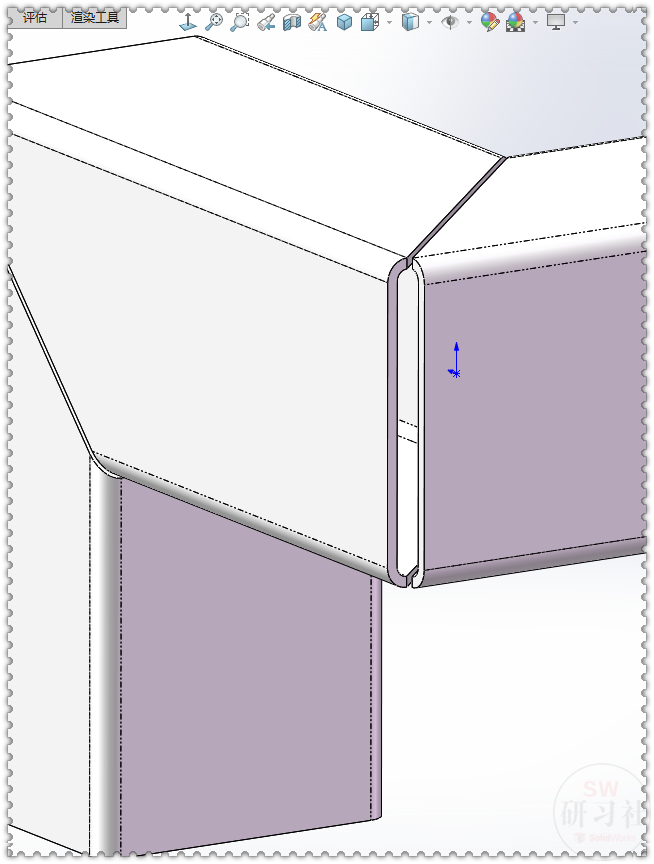

4.【拉伸切除】完全贯穿两者。
.png)
.png)

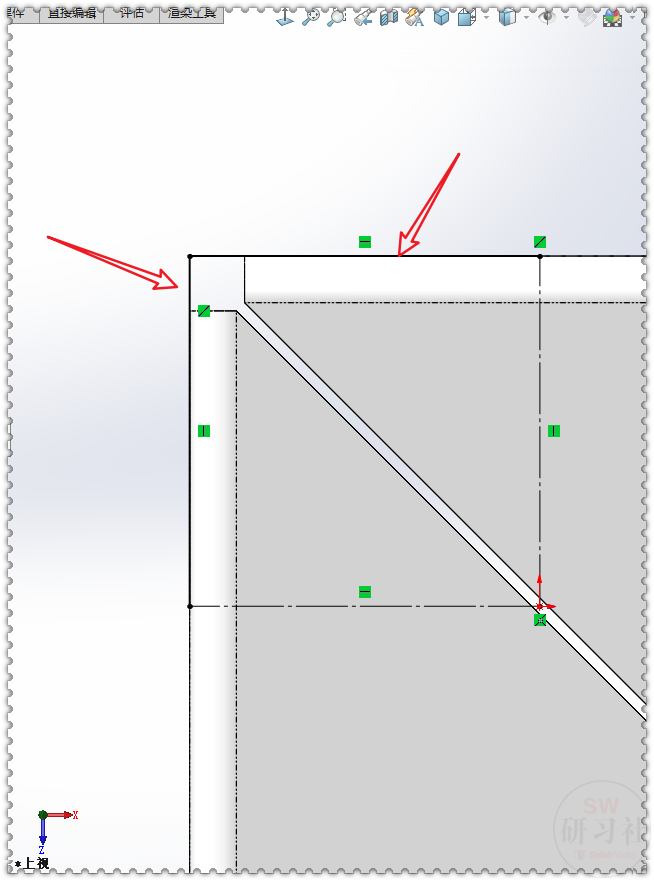

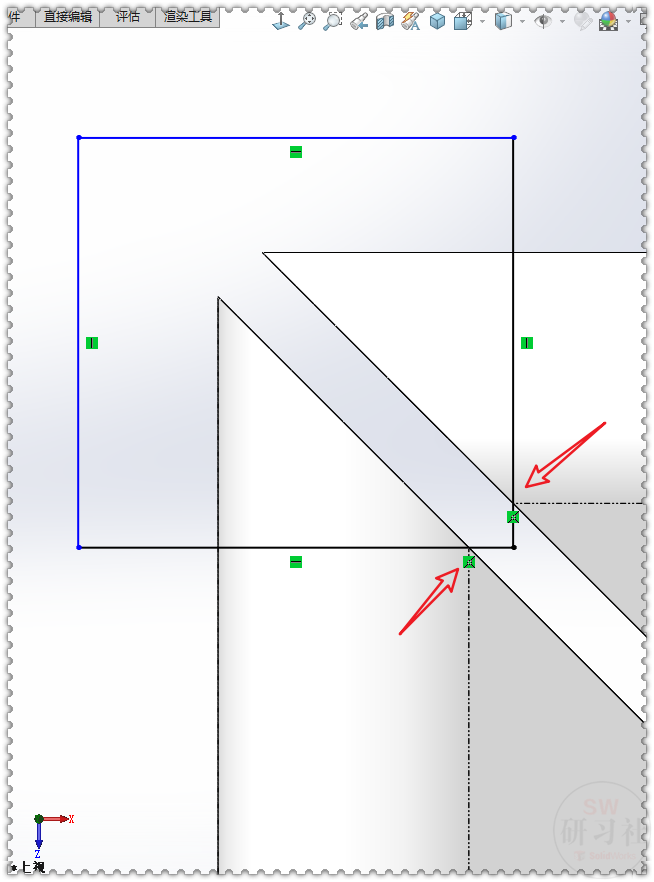

5.【上视基准面】画矩形,添加:共线几何关系,右下两根转为:构造线。
.png)

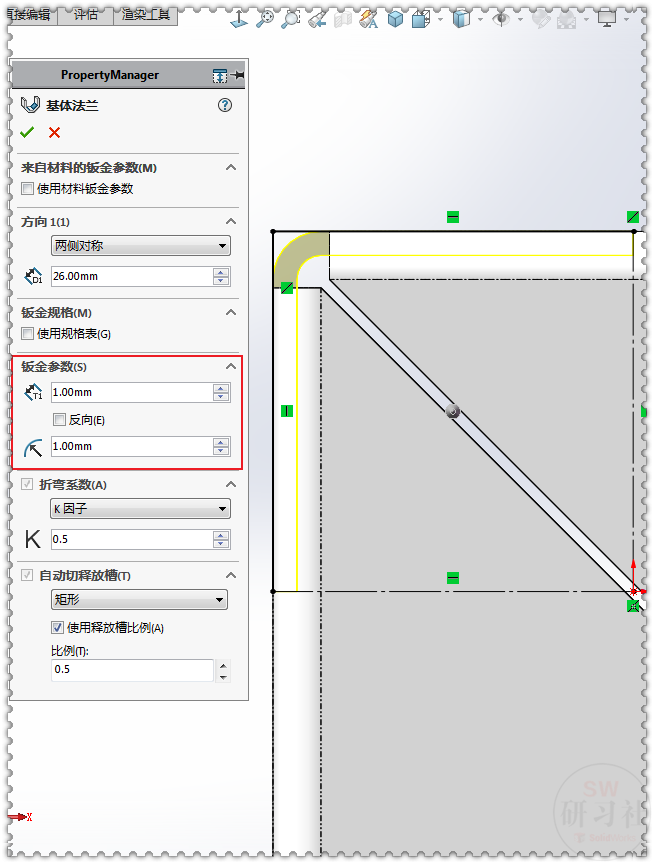

6.【基体法兰】两侧对称:26;厚度:1(方管的厚度);折弯半径:1(方管的圆角半径)。
.png)

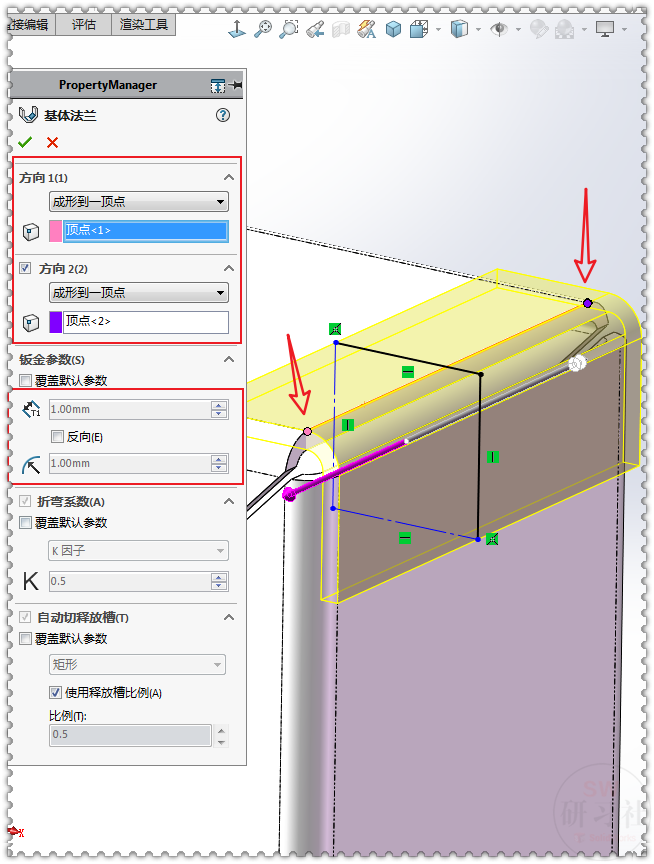

6-1.也可以用:成形到一顶点。
.png)

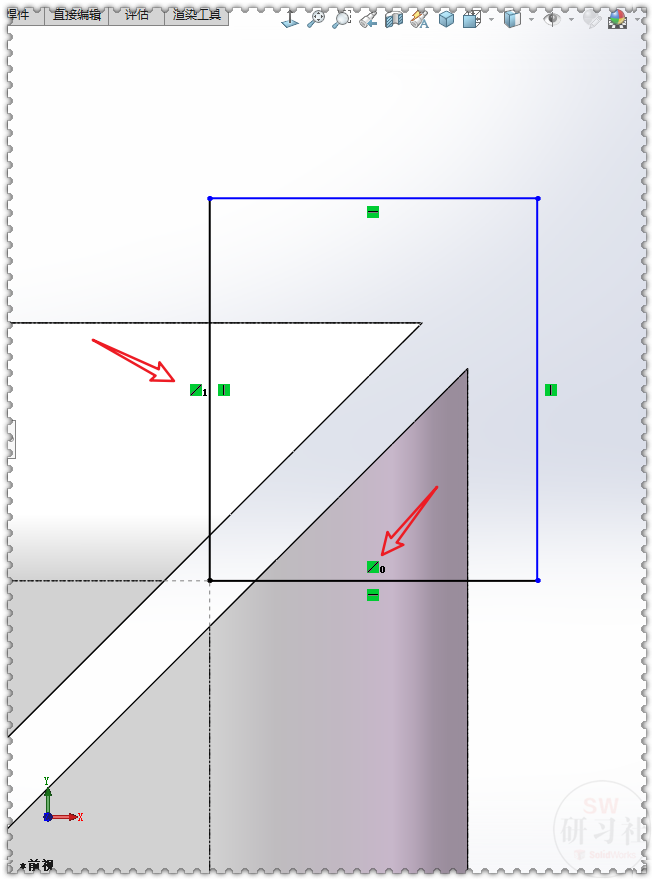

7.【前视基准面】画矩形,添加:共线几何关系。
.png)

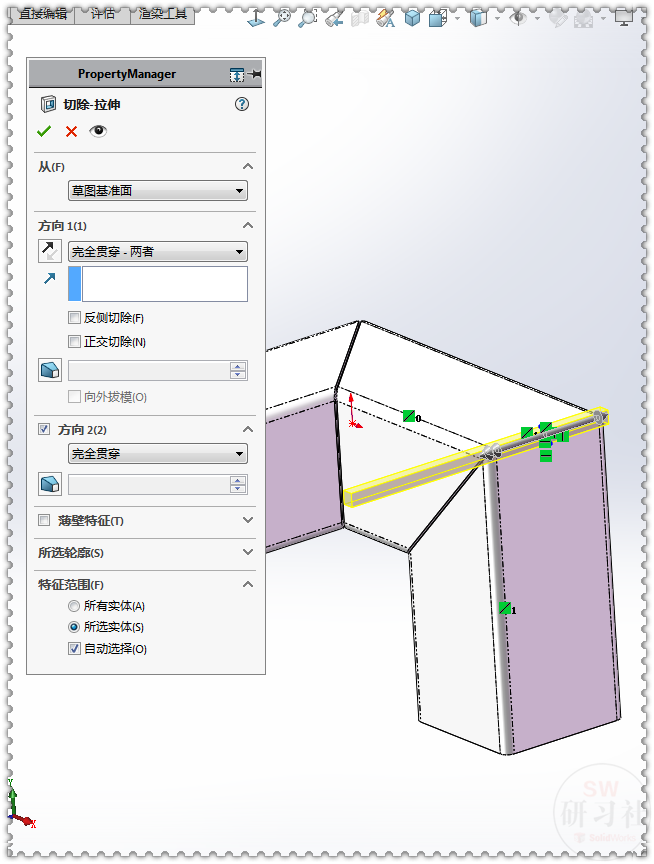

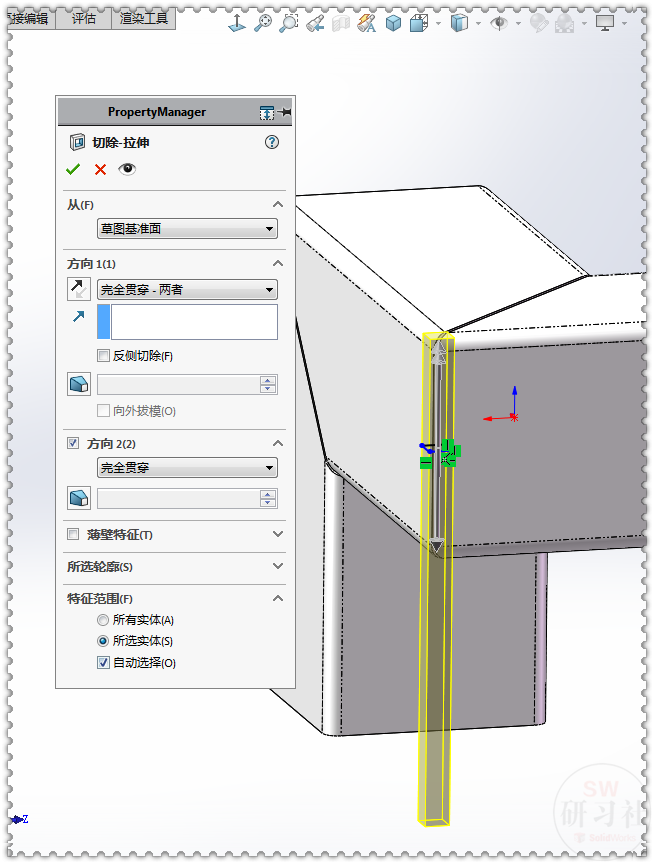

8.【拉伸切除】完全贯穿两者。
.png)

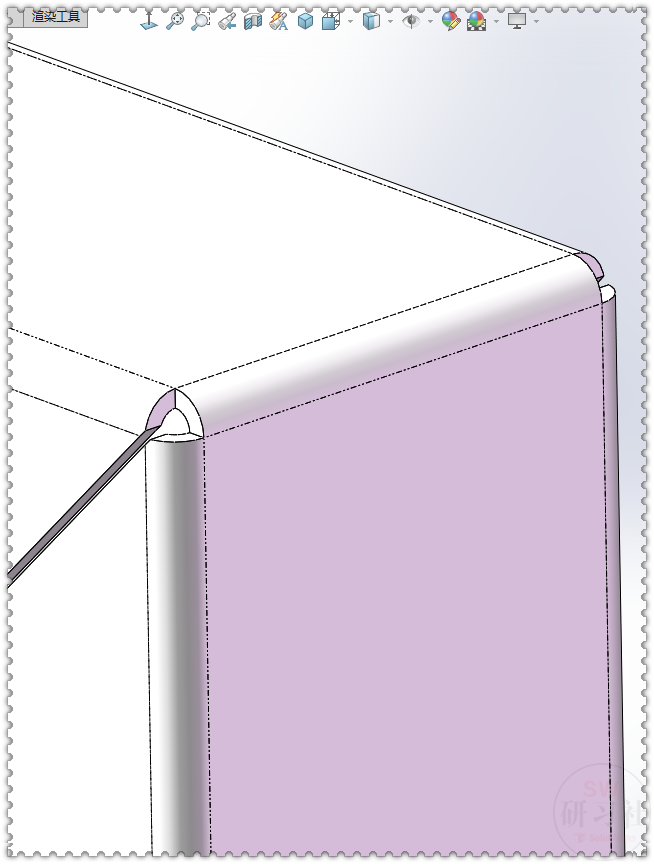

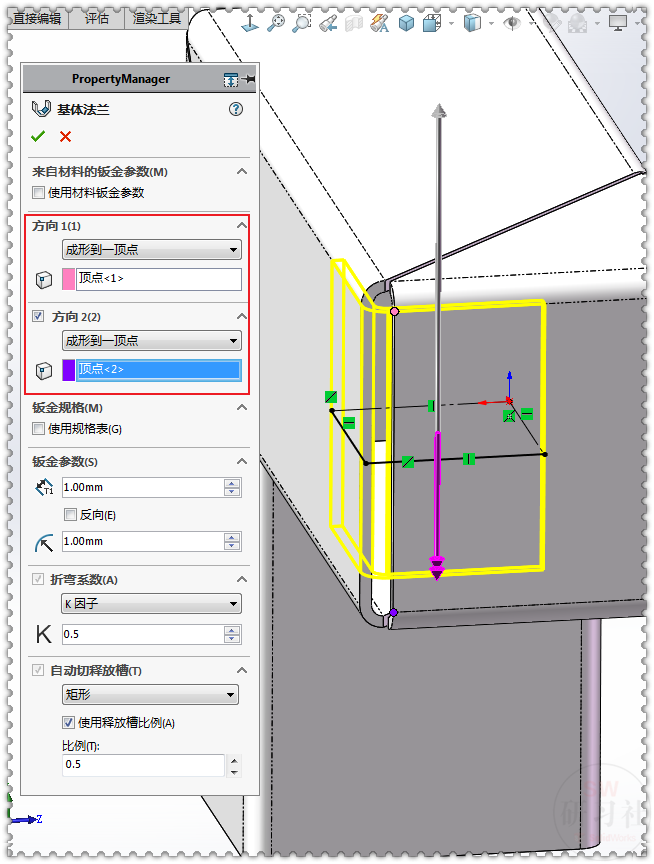

9.【基体法兰】【前视基准面】画直线或矩形;两个方向都:成形到一顶点。
.png)

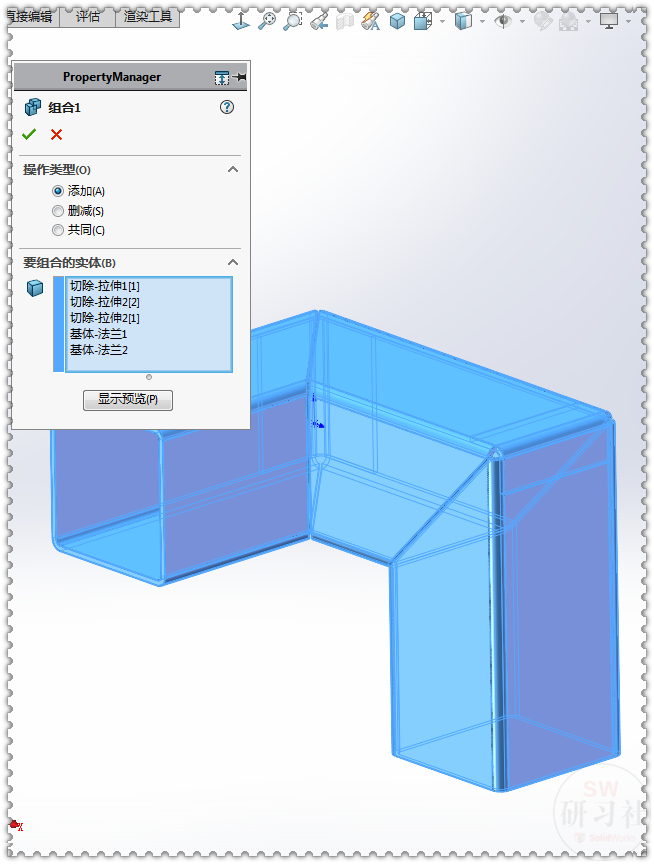

10.【组合】框选所有实体。
.png)
.png)

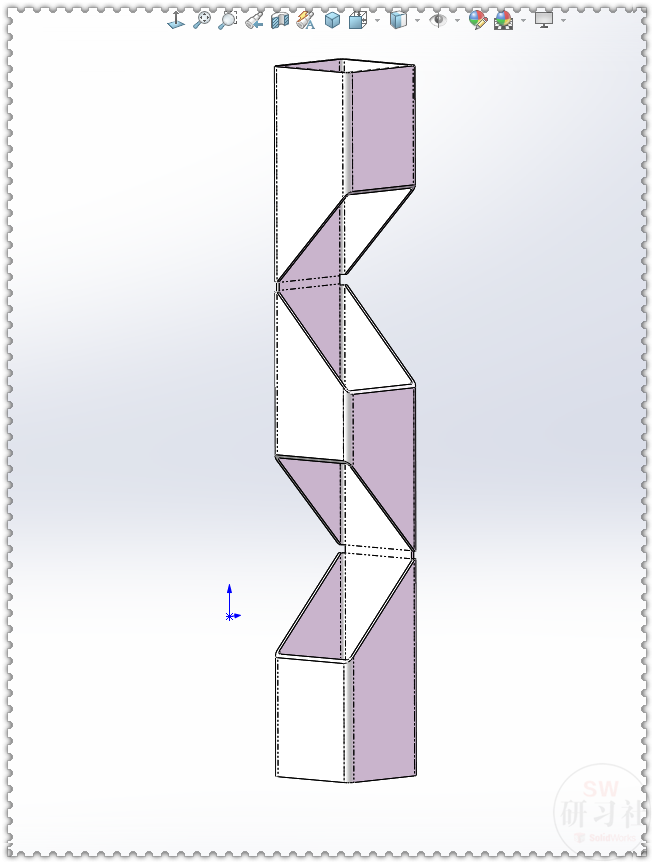

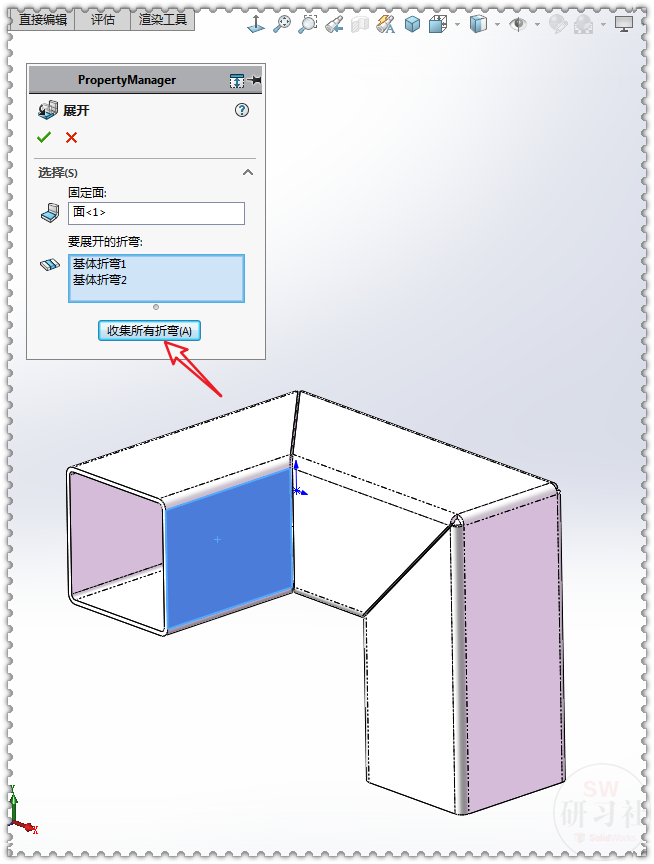

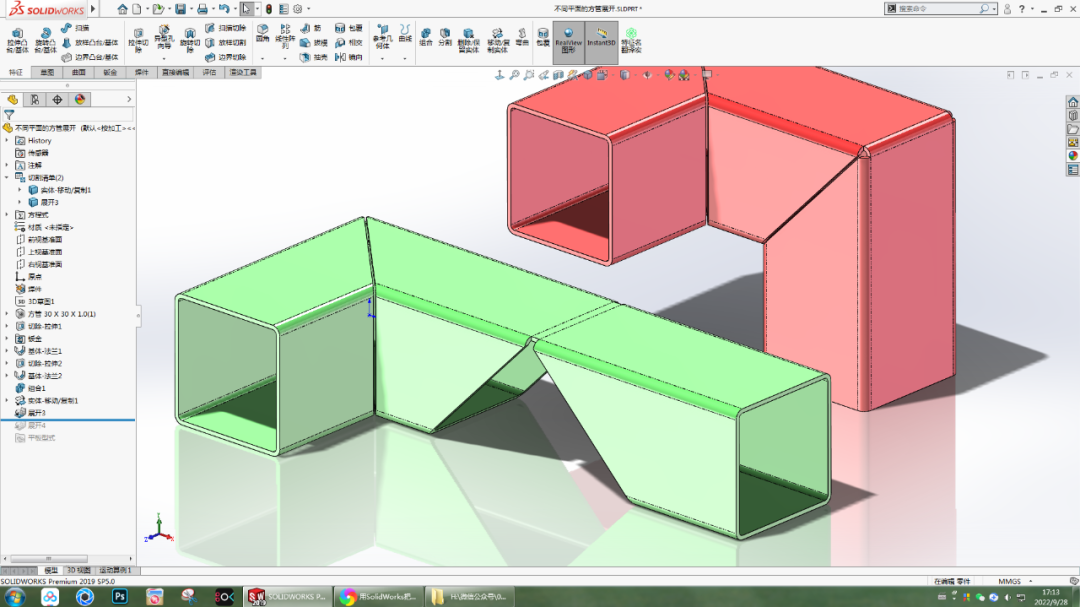

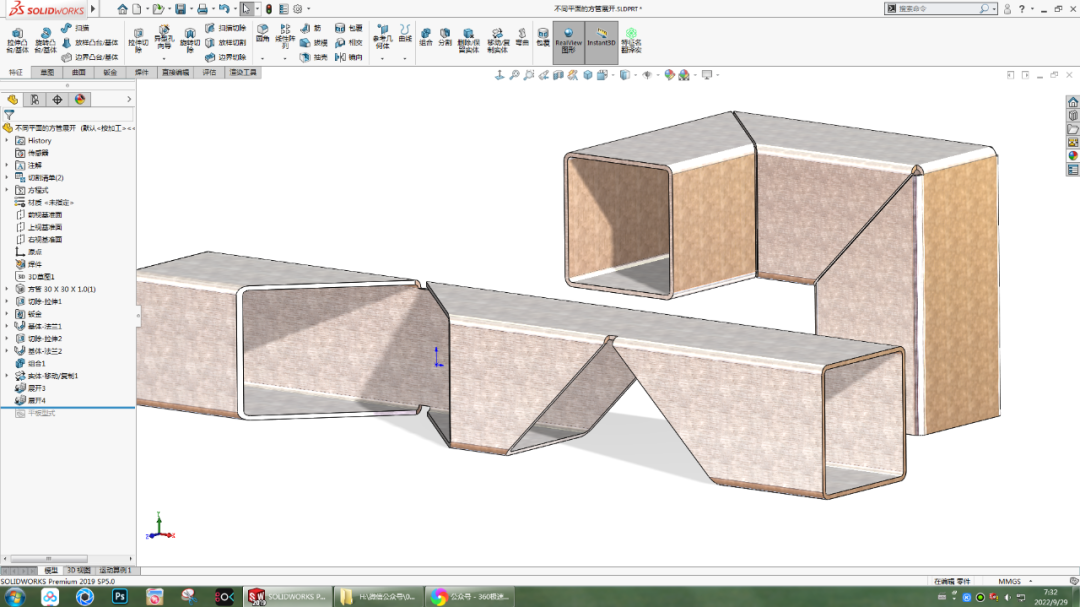

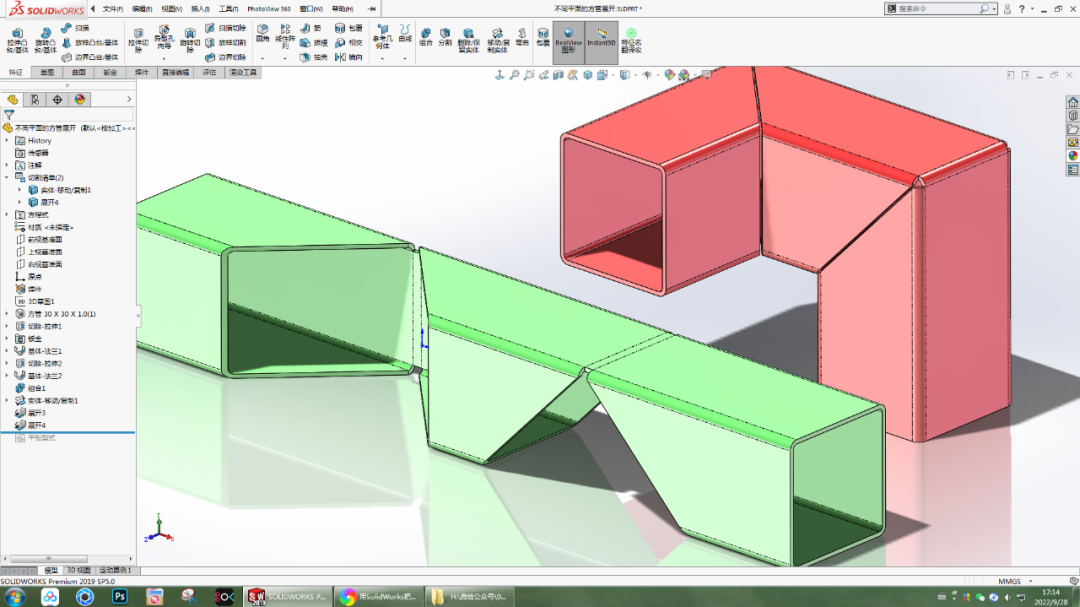

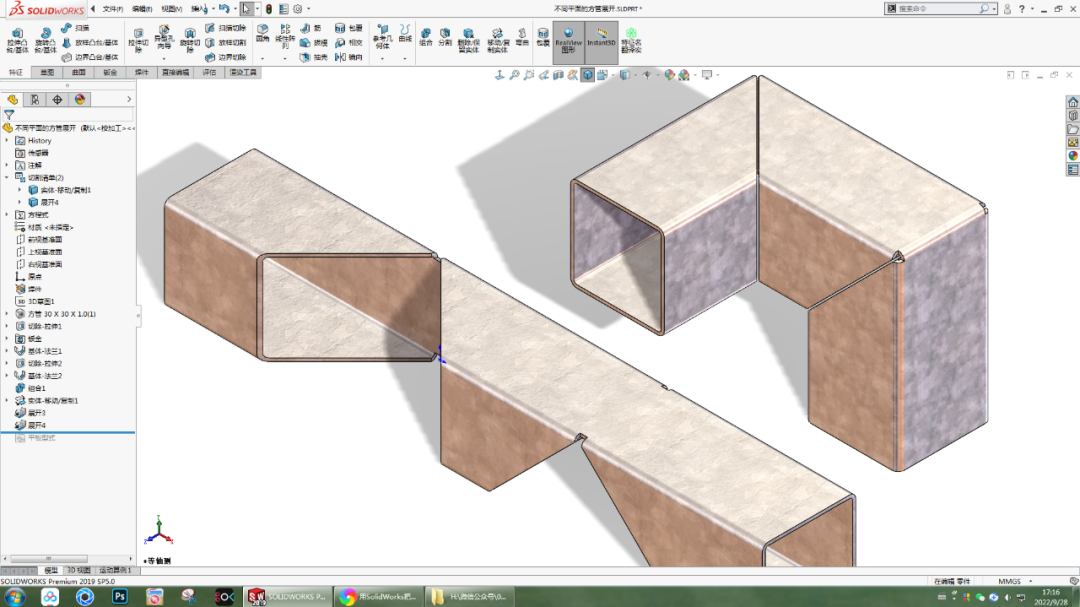

11.【展开】选择一个固定面面,收集所有折弯。
.png)
.png)
12.完成。
.png)
文章来源:SolidWorks研习社
