在 SOLIDWORKS 中的配置功能主要用于对系列零部件的系列化设计和参数化修改而提供的解决方案，通常对于较多参数的控制我们需要使用 Excel 设计表驱动模型参数，以达到设计和修改的目的。

然而，在我们实际的设计过程中完全参数化工作方式似乎只应用到了 3D 模型的设计过程中，而对于制造所需的 2D 工程图图纸则没有完全利用到 Excel 设计表中的数据。在图纸的表达过程中往往我们需要将 Excel 设计表插入工程图或直接打开 Excel 表格对单元格进行框选后拷贝至工程图图纸中，因此所出现的副作用也是根深蒂固的。

如果是直接插入 Excel 设计表则会造成图纸卡顿，编辑表格样式也十分不便，毕竟是通过 SOLIDWORKS 集成和触发 Excel 文件进行操作的，这个过程非常难用！

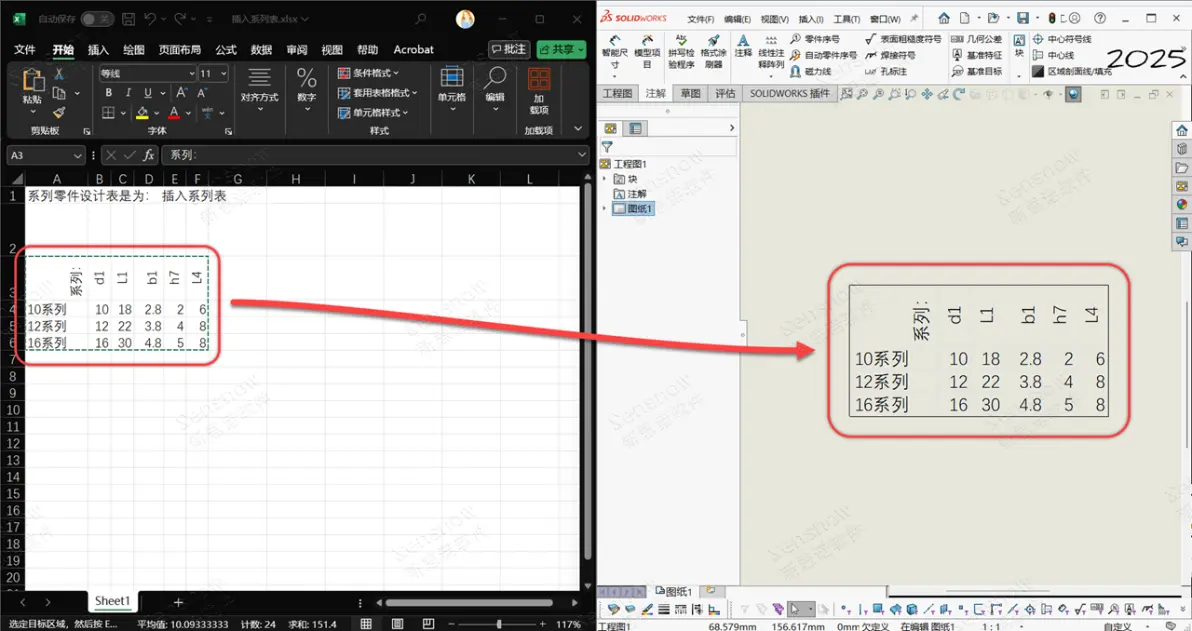

所以，以往我们都是单独打开 Excel 表格对单元格进行框选后拷贝至工程图图纸中，这是比较便捷的解决方案，但所造成的副作用主要有两方面！首先是显示效果上，很多的用户反馈使用这种方式所拷贝的单元格在 SOLIDWORKS 图纸中显示效果很差，根本看不清！并且打印时可能出现模糊、错位或无法匹配工程图比例等问题，无法正常使用！而另一方面，这种直接拷贝单元格的方法与原始 Excel 设计表是毫无关联的，也就是说后续如果对模型进行设计更改那么图纸中的系列化参数表格将无法得到更新！

用户一直以来都希望有一种类似材料明细表或焊接切割清单那样的系列表格，直接从三维模型中读取数据，在工程图中就是单纯的表格，既能保证图档作业的性能流畅又可以保证与三维模型的实时关联。

告别手动搬运，让工程图中的参数表与模型实时同步！

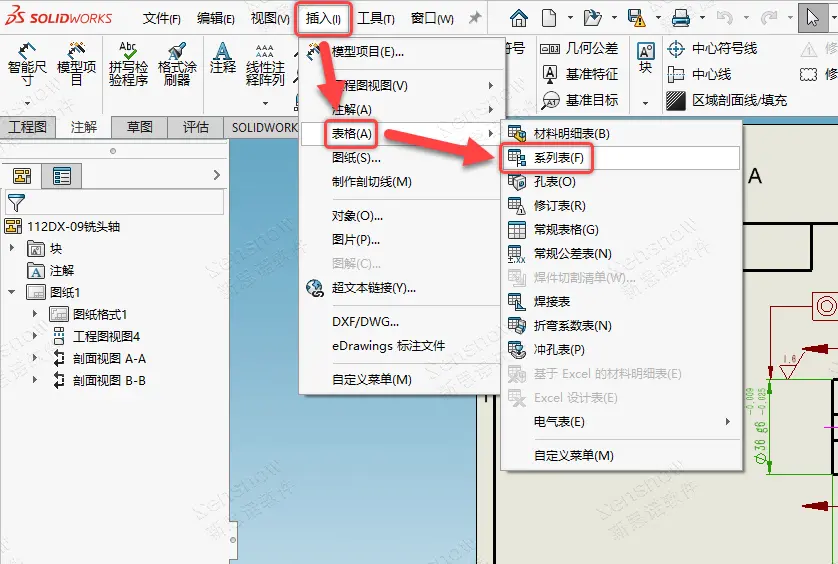

在 SOLIDWORKS 2025 SP 1 版本中增加了专门的“系列表”功能，可在：插入下拉列表 -> 表格 -> 系列表中进行访问。

核心优势

数据联动

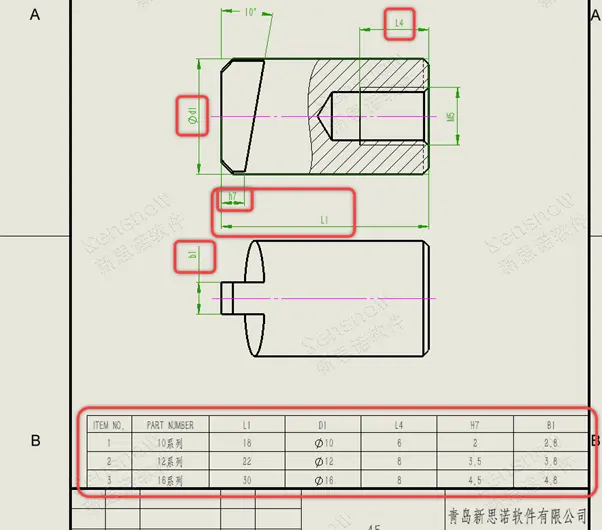

工程图中的系列表与模型完全关联！模型更改（配置驱动尺寸/属性），工程图的表格自动更新，保证数据一致性。

打印无忧

作为#SOLIDWORKS 原生表格，完美兼容打印设置，清晰度、比例无忧。

高效管理

彻底告别手动复制粘贴和同步更新的繁琐步骤，显著降低出错率。

参数化出图

真正实现驱动工程图的参数化表达。
