SOLIDWORKS 仿真结果图表中的颜色准确性

您是否知道， SOLIDWORKS模型中使用的场景和光照特性会显著影响仿真结果图中的颜色渲染方式？这可能导致阴影、颜色变暗以及颜色渐变不明显，从而给研究结果的解读带来挑战。如果这些问题没有得到仔细检查，设计性能中潜在的问题可能会被忽略。这种情况也不利于在设计评审期间记录或报告结果。此类渲染问题可能出现在仿真、流动仿真和塑料分析中。

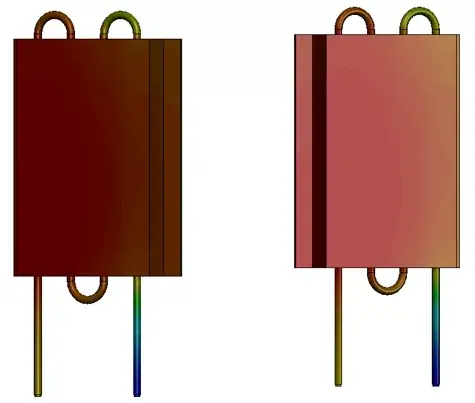

以下是一个使用 SOLIDWORKS Flow 完成的热交换器项目示例。在查看表面温度图时，由于颜色较暗且对比度不足，结果可能难以解读，而且颜色会因零件方向的不同而有所差异。这是由于场景选择和光照设置所致。在下图左侧视图中，板片看起来全部是红色，但在右侧视图中，您可以更清晰地看到颜色渐变。

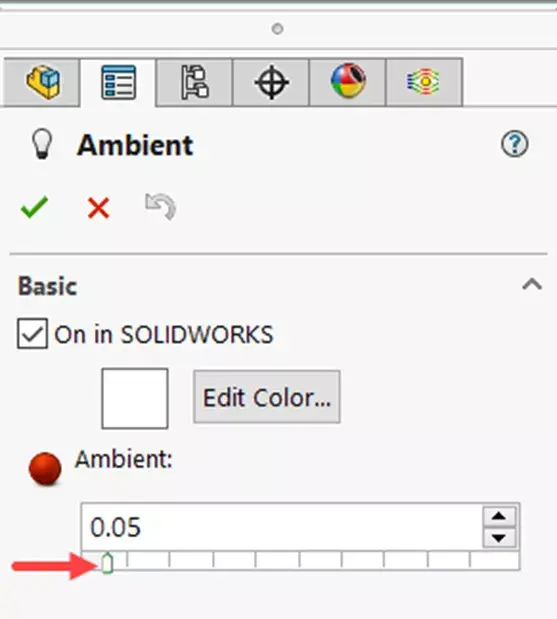

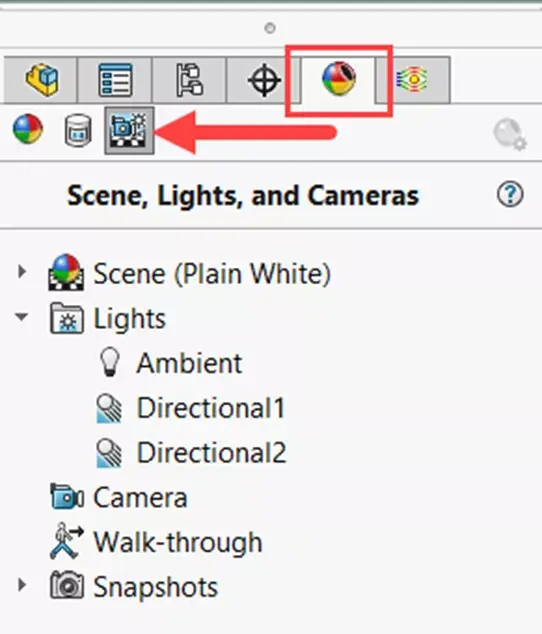

影响此问题的场景/照明设置位于“显示管理器”的“场景、灯光和摄像机”部分。解决此问题的最简单方法是增加环境光强度。右键单击“环境光”，然后选择“编辑灯光”。向右移动滑块或输入一个值（最大为 1），以提亮零件所在的场景。根据其他照明特性，通常高于 0.8 的值足以提亮大多数场景，从而使结果图更易于解读。

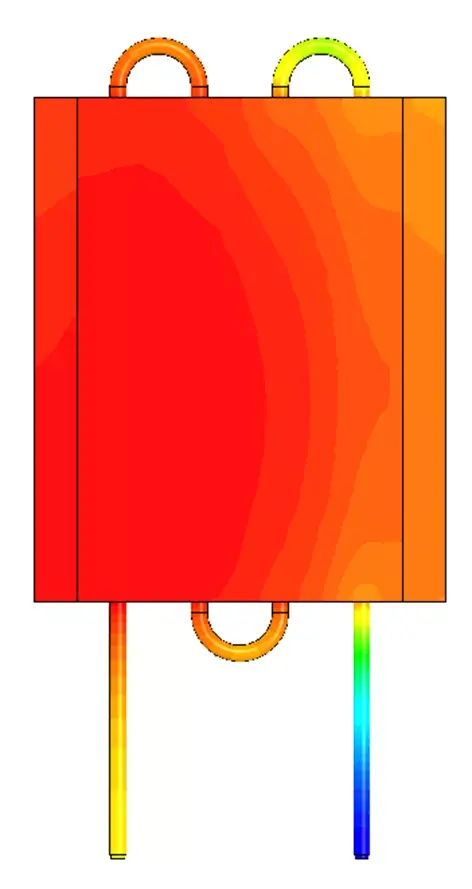

在这个例子中，环境光初始设置为 0.05，这个值相当低。当环境光调整为 0.8 后，温度曲面图的梯度就更加明显了。
