基于DFT与Periodogram的功率谱（PS）与功率谱密度（PSD）计算研究

摘要：本文深入探讨了功率谱（Power Spectrum, PS）与功率谱密度（Power Spectral Density, PSD）的计算方法。首先介绍了直接利用离散傅里叶变换（DFT）或快速傅里叶变换（FFT）计算功率谱的原理，接着阐述了使用MATLAB中的periodogram函数计算功率谱和功率谱密度的过程。通过可调参数的正弦信号以及真实音频信号的实例分析，验证了功率谱与功率谱密度的相关性质，包括功率谱与DFT模平方的关系、功率谱各谱线之和与信号总功率的关系、PSD积分与信号总功率的关系，以及periodogram得到的等效噪声功率谱密度（ENPSD）与功率谱之间的差异。

关键词：功率谱；功率谱密度；DFT；FFT；periodogram

一、引言

在信号处理领域，功率谱和功率谱密度是描述信号频率特性的重要工具。功率谱反映了信号功率在不同频率上的分布情况，而功率谱密度则进一步考虑了频率分辨率的影响，提供了更精确的功率分布描述。本文旨在研究如何通过DFT和periodogram方法计算功率谱和功率谱密度，并通过实例分析验证相关性质。

二、功率谱（PS）与功率谱密度（PSD）的基本概念

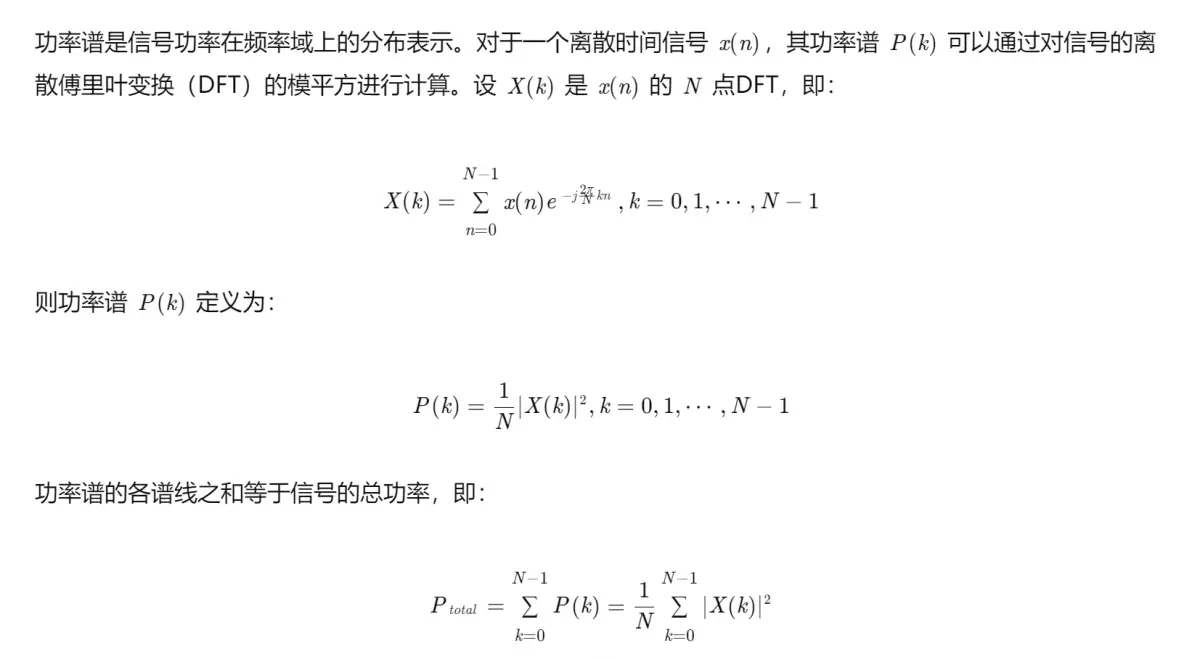

2.1 功率谱（PS）

编辑

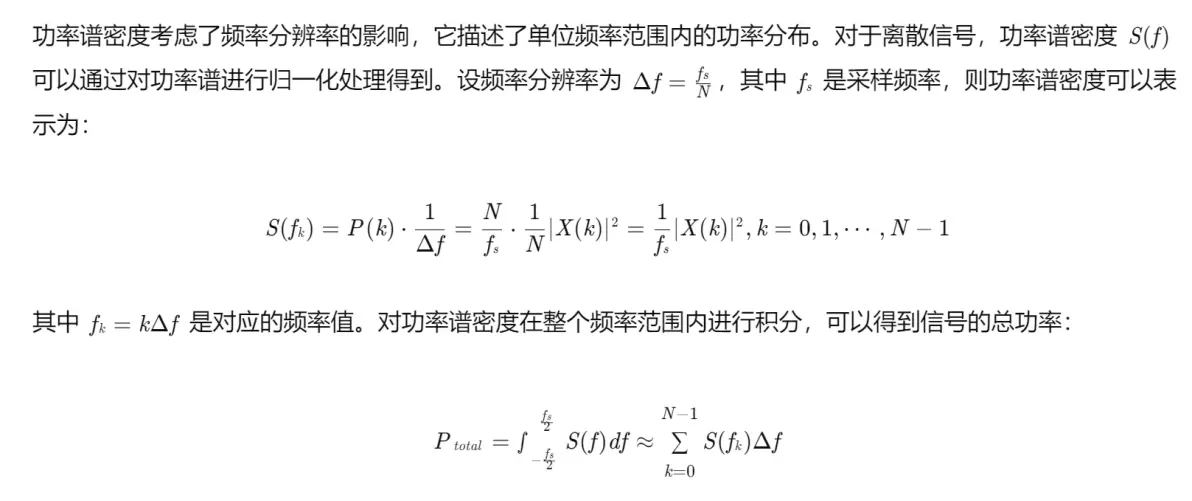

2.2 功率谱密度（PSD）

编辑

三、基于DFT的功率谱计算方法

3.1 原理

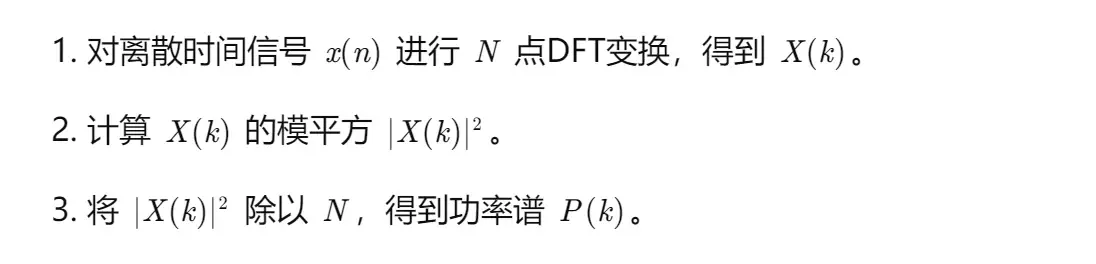

直接利用DFT计算功率谱的步骤如下：

6.
7. 编辑

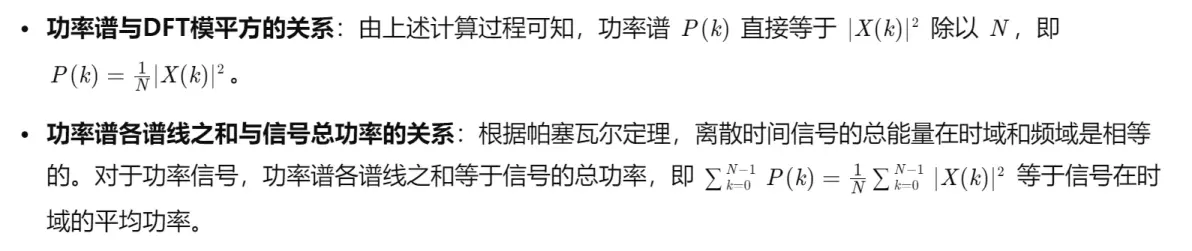

3.2 性质验证

•
• 编辑

四、基于periodogram的功率谱和功率谱密度计算方法

4.1 原理

MATLAB中的periodogram函数可以用于估计信号的功率谱和功率谱密度。其基本原理是对信号进行分段加窗处理，然后计算每段信号的DFT，最后对各段结果进行平均。periodogram函数可以直接给出功率谱密度估计，同时也可以通过简单的转换得到功率谱。

设 x(n) 是长度为 N 的离散时间信号，periodogram函数计算的功率谱密度估计 S^(f) 可以通过以下步骤得到：

2. 对信号 x(n) 进行分段加窗处理，得到多个子段信号。
4. 对每个子段信号进行DFT变换，得到其频域表示。
6. 计算每个子段信号的功率谱密度估计，并对所有子段的结果进行平均。

periodogram函数得到的功率谱密度实际上是等效噪声功率谱密度（ENPSD），它与功率谱之间相差一个因子 1/T，其中 T=NΔt 是信号的总持续时间，Δt 是采样间隔，频率分辨率 Δf=T1。

4.2 性质验证

• ENPSD与功率谱的关系：periodogram得到的ENPSD S^(f) 与功率谱 P(k) 之间的关系为 S^(fk)=ΔfP(k)，即ENPSD是功率谱除以频率分辨率的结果。
• PSD积分与信号总功率的关系：对periodogram得到的ENPSD在整个频率范围内进行积分，可以得到信号的总功率。由于ENPSD是功率谱密度的估计，其积分结果应该接近信号的实际总功率。

五、实例分析

5.1 可调参数的正弦信号

编辑

• 基于DFT的计算：对生成的正弦信号进行DFT变换，计算功率谱。可以观察到功率谱在信号频率 f0 处出现峰值，且功率谱各谱线之和等于信号的总功率。
• 基于periodogram的计算：使用periodogram函数计算正弦信号的功率谱密度和功率谱。可以验证periodogram得到的ENPSD与功率谱之间的关系，以及PSD积分与信号总功率的关系。同时，可以观察到功率谱是离散序列，用stem函数绘制；而ENPSD是连续函数（实际上是离散估计的插值结果），用plot函数绘制。

5.2 真实音频信号

选择一段真实音频信号作为研究对象，对其进行采样得到离散时间信号。

• 基于DFT的计算：对音频信号进行DFT变换，计算功率谱。可以分析音频信号在不同频率上的功率分布情况，识别出主要的频率成分。
• 基于periodogram的计算：使用periodogram函数计算音频信号的功率谱密度和功率谱。可以进一步验证相关性质，并观察音频信号的功率谱密度特性，如是否存在明显的噪声成分等。

六、结论

本文研究了基于DFT和periodogram的功率谱和功率谱密度计算方法。通过理论分析和实例验证，得出以下结论：

2. 功率谱可以通过直接计算DFT的模平方并归一化得到，且功率谱各谱线之和等于信号总功率。
4. 功率谱密度考虑了频率分辨率的影响，periodogram函数得到的ENPSD与功率谱相差因子 1/T，且PSD积分等于信号总功率。
6. 功率谱是离散序列，适合用stem函数绘制；ENPSD是连续函数（离散估计的插值结果），适合用plot函数绘制。
8. 通过可调参数的正弦信号和真实音频信号的实例分析，验证了上述方法的正确性和有效性，为信号的频率特性分析提供了有力的工具。

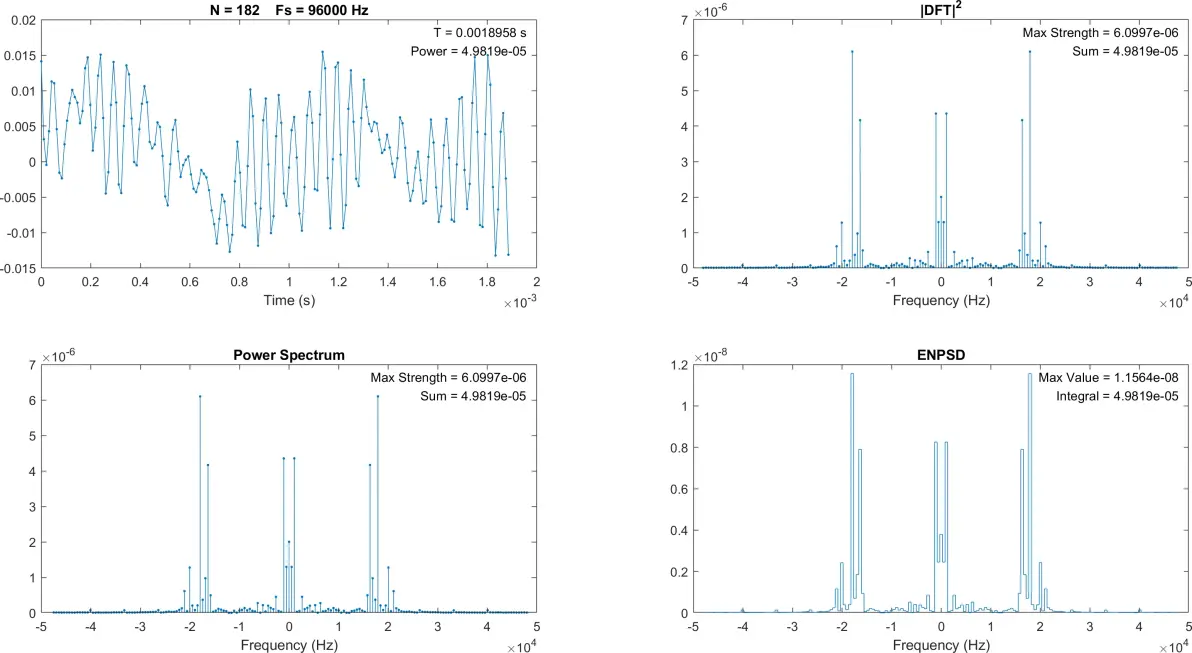

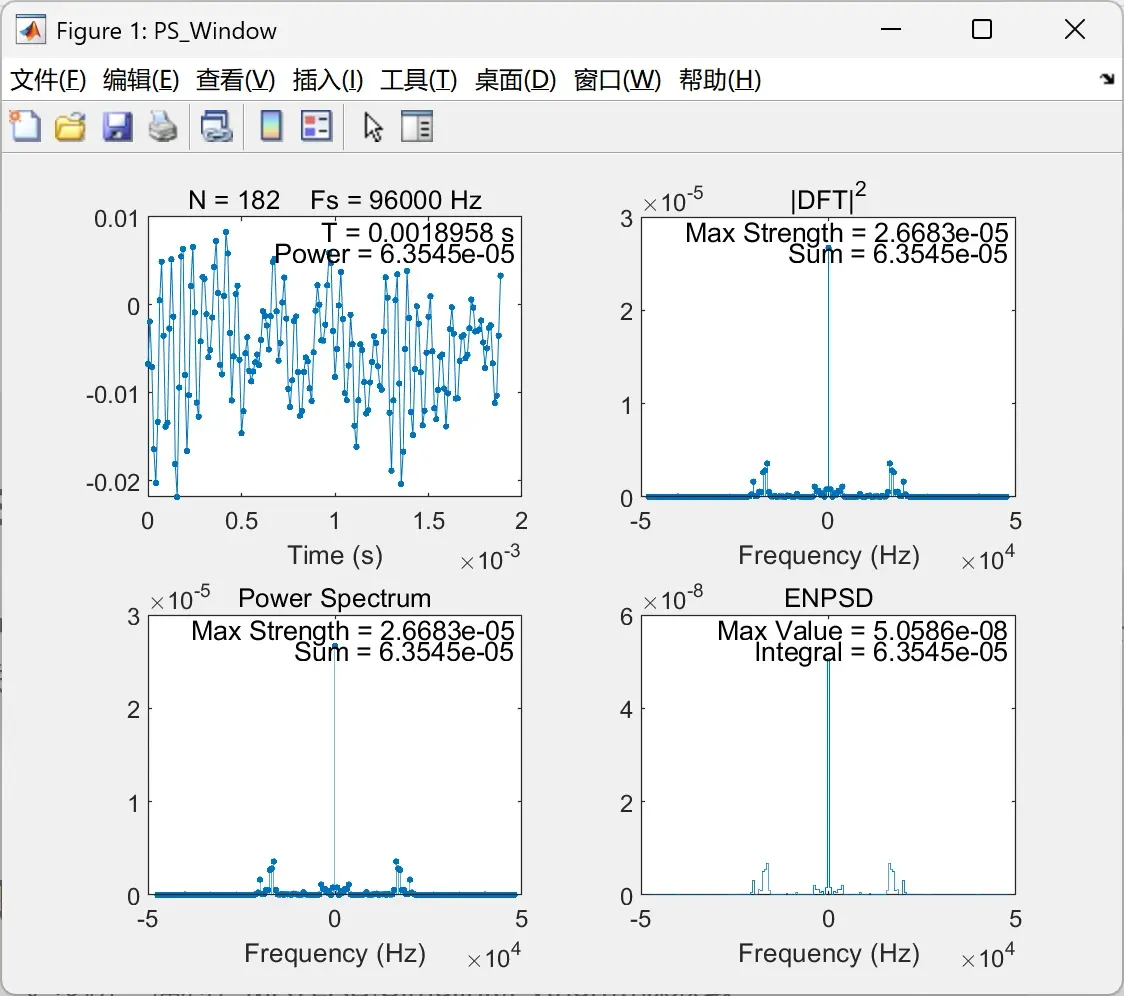

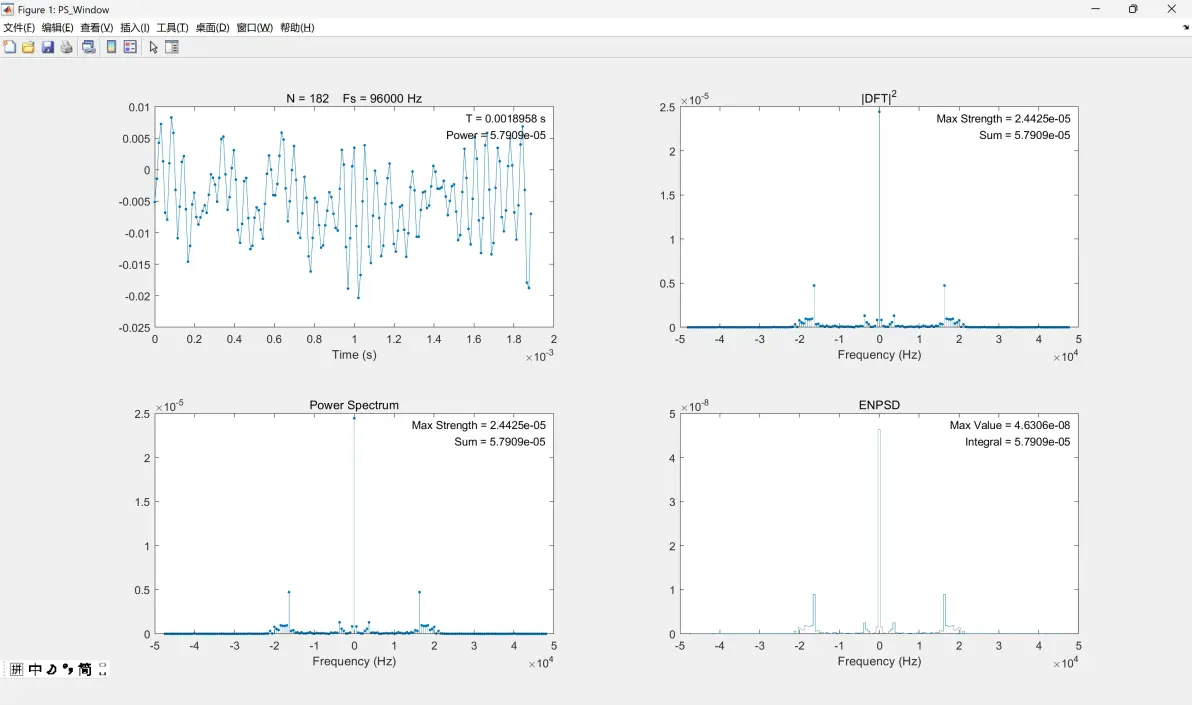

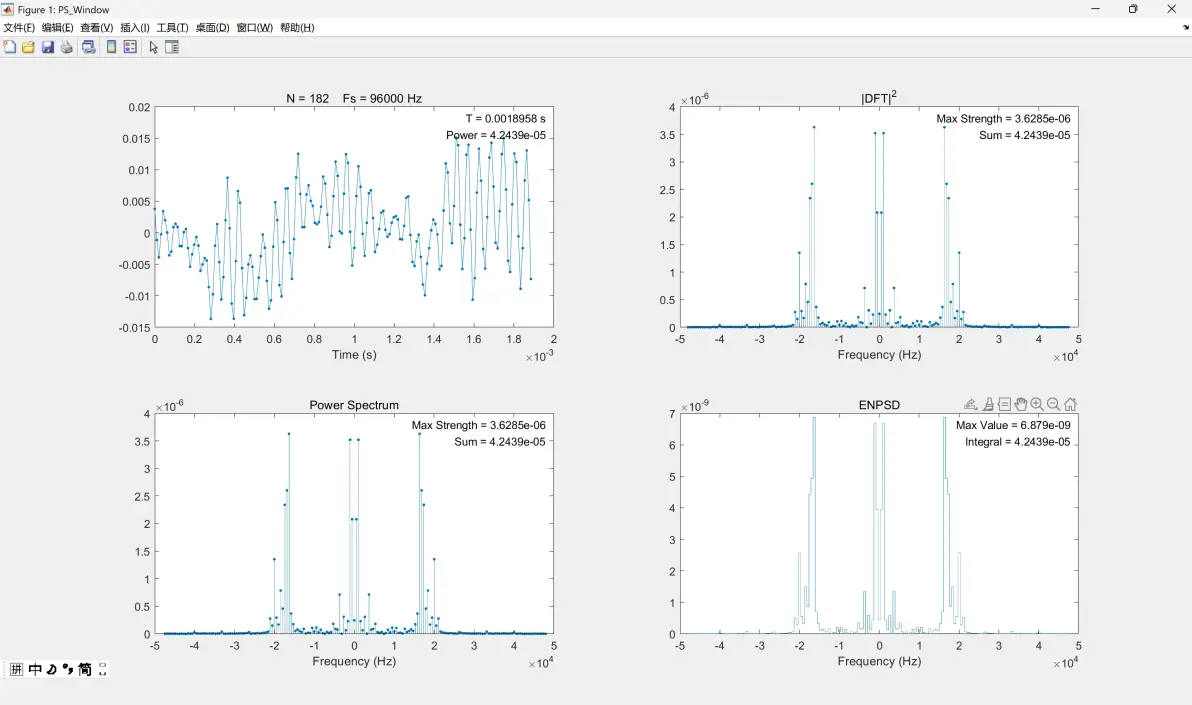

📚第二部分——运行结果

编辑

编辑

编辑

编辑

部分代码：

function myPlotDFT_PS_PSD(x, Fs)

N = length(x); t = (0:N-1)/Fs; T = N/Fs;

% My DFT [X, f] = myGetDFT(x, Fs); % Periodogram Power Spectrum [px, fpx] = periodogram(x, [], N, Fs, 'centered', 'power'); % Periodogram ENPSD [psdx, fpsdx] = periodogram(x, [], N, Fs, 'centered', 'psd'); delta_fpsdx = mean(diff(fpsdx));

subplot(2,2,1);plot(t,x,'.-');xlabel('Time (s)'); title(['N = ' num2str(N) '    Fs = ' num2str(Fs) ' Hz']); text(0.98, 0.95, ['T = ' num2str(T) ' s'], 'Units', 'normalized', 'HorizontalAlignment', 'right'); text(0.98, 0.875, ['Power = ' num2str(mean(abs(x).^2))], 'Units', 'normalized', 'HorizontalAlignment', 'right');

subplot(2,2,2);stem(f,abs(X).^2,'.-');xlabel('Frequency (Hz)'); title('|DFT|^2'); text(0.98, 0.95, ['Max Strength = ' num2str(max(abs(X).^2))], 'Units', 'normalized', 'HorizontalAlignment', 'right'); text(0.98, 0.875, ['Sum = ' num2str(sum(abs(X).^2))], 'Units', 'normalized', 'HorizontalAlignment', 'right');

subplot(2,2,3);stem(fpx, px,'.-');xlabel('Frequency (Hz)'); title('Power Spectrum'); text(0.98, 0.95, ['Max Strength = ' num2str(max(px))], 'Units', 'normalized', 'HorizontalAlignment', 'right'); text(0.98, 0.875, ['Sum = ' num2str(sum(px))], 'Units', 'normalized', 'HorizontalAlignment', 'right');

subplot(2,2,4);stairs(fpsdx-0.5*delta_fpsdx, psdx);xlabel('Frequency (Hz)'); title('ENPSD'); text(0.98, 0.95, ['Max Value = ' num2str(max(psdx))], 'Units', 'normalized', 'HorizontalAlignment', 'right'); text(0.98, 0.875, ['Integral = ' num2str(sum(psdx)*delta_fpsdx)], 'Units', 'normalized', 'HorizontalAlignment', 'right');

end
