Hypermesh里网格阵列操作，比一个个复制快多了

   什么时候用到阵列操作呢？一般是研究的几何模型含有很多同样的结构，而且每个相同结构的网格也是一样的，如果每个结构都划分一遍网格的话，属于重复工作，而且浪费时间。这个时候就可以用到下面介绍的功能。

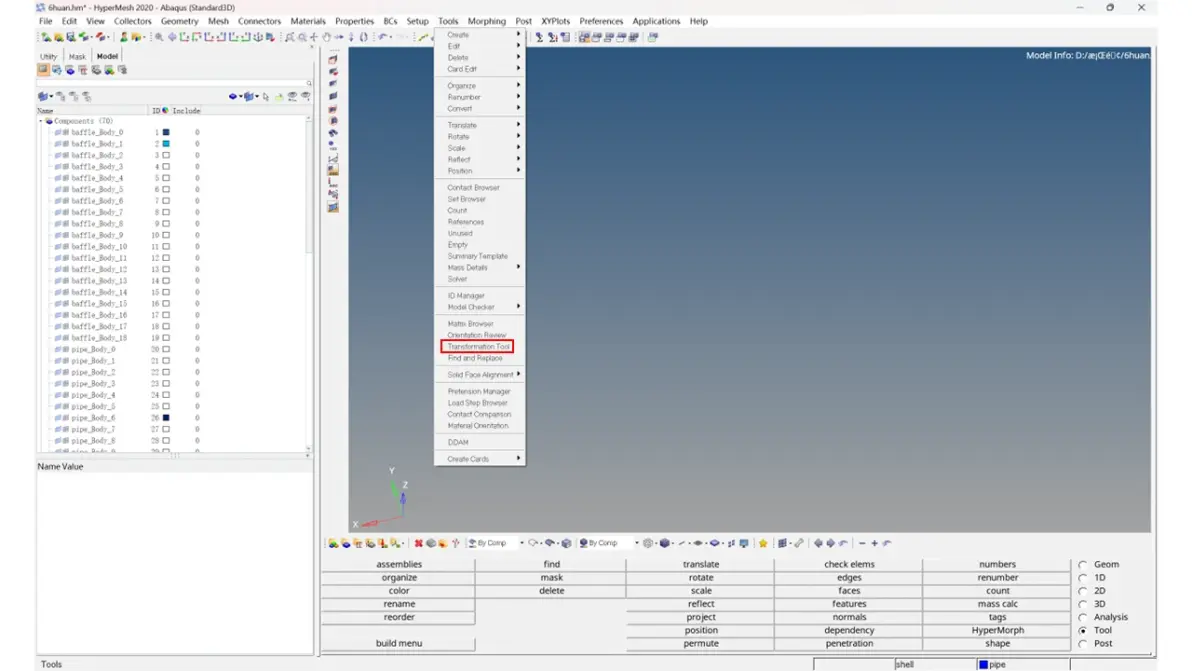

 首先打开Hypermesh软件，点击Tools找到下拉菜单里面的Transformation tool工具，如下图

Transformation tool工具

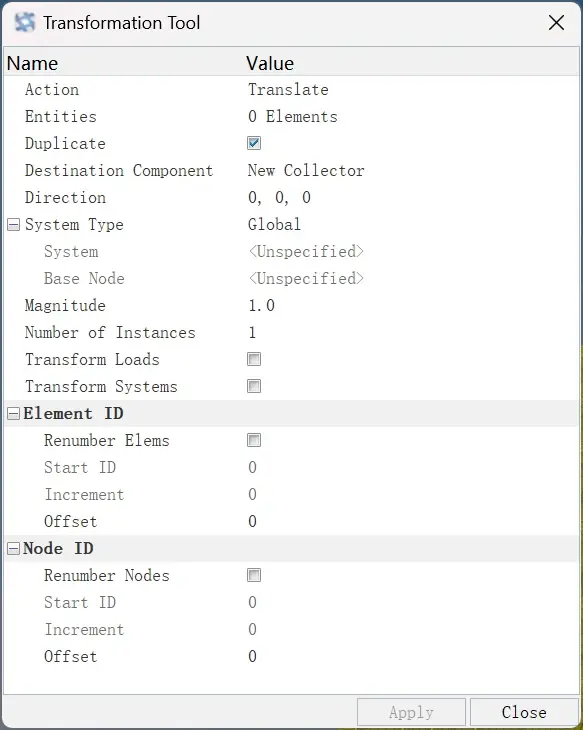

  接着进入下图所示菜单界面，其中entities选项主要是选择阵列的对象，可以根据需求选择elements,nodes,components，system等。主要是阵列网格操作偏多；

  duplicate的意思是对你阵列的对象进不进行复制；默认勾选

  destination component的意思是阵列的对象存放的位置，一般把要阵列的component进行make current操作，然后选择current component存放；

  direction是对象沿着哪个方向进行阵列，如沿着x正方向在下图输入（1,0,0）即可；

  system type 是选择总体坐标系还是自定义的坐标系；

  magnitude是阵列的距离，每个对象之间的距离；

  number of instances是要阵列对象的个数，比如说要对现有对象阵列8个，则阵列结束后包含自身一共有9个一样的对象；

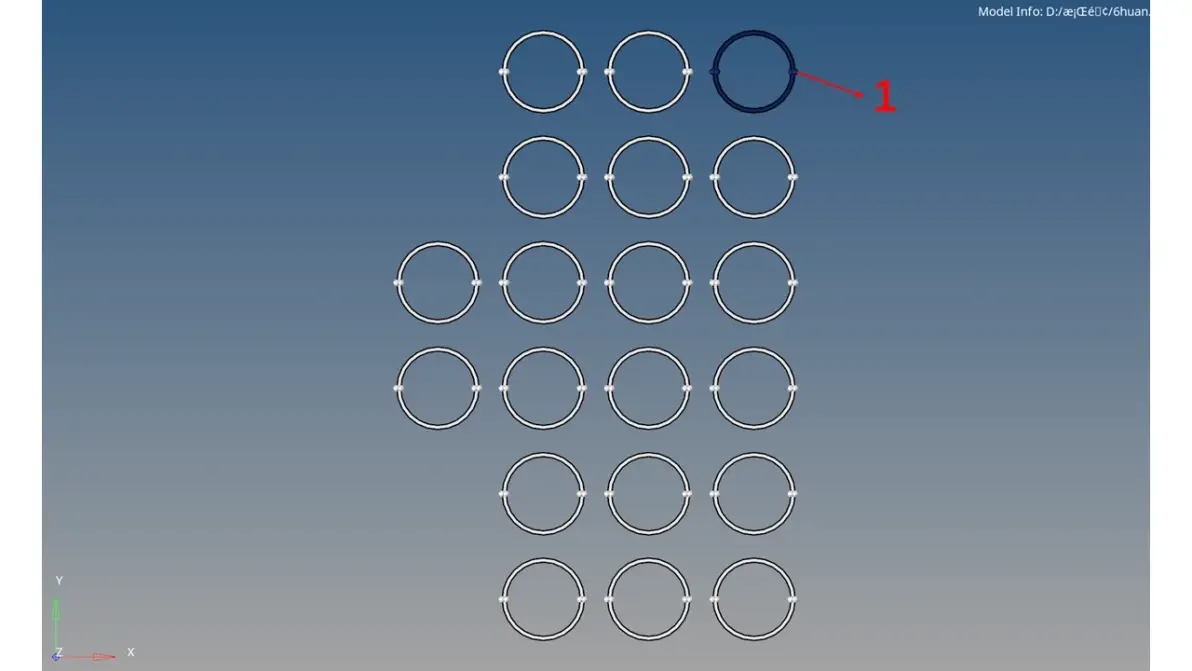

举个例子：模型一共含有20根换热管，可对图中1号管进行网格划分，之后剩余的19根管只需进行网格阵列操作即可得到总体网格模型（前提是20根管的网格完全一样）

模型

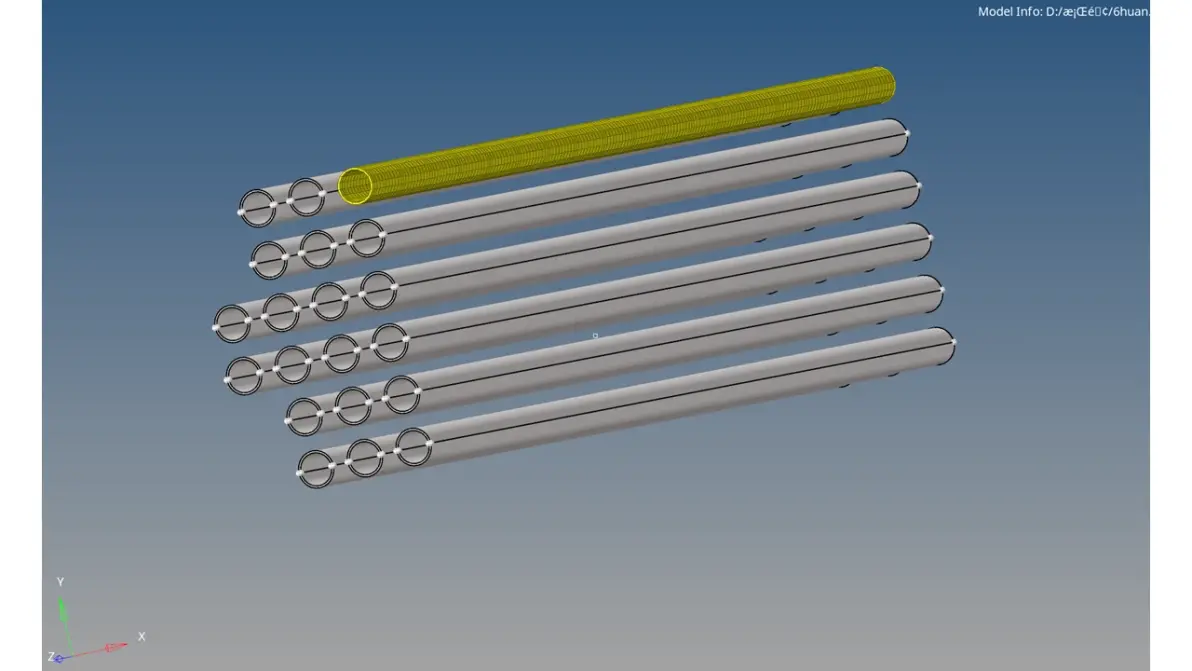

对换热管1划分网格得到如下所示模型

模型

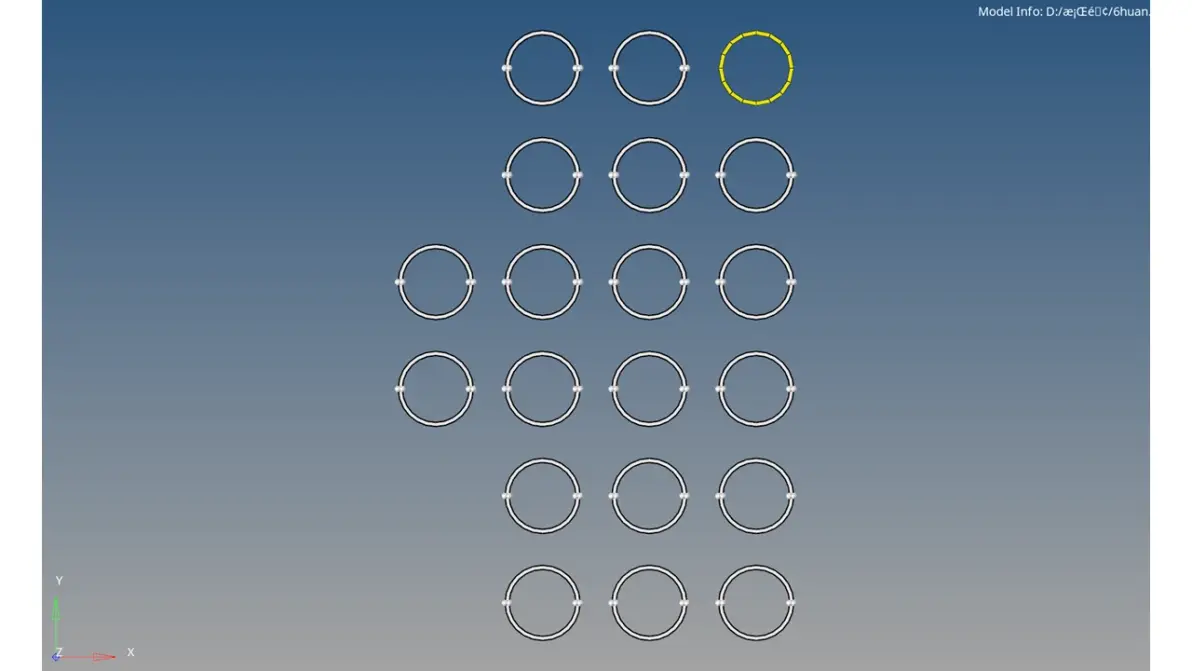

调整为合适视角如下图，需要在x负方向以及y负方向分别阵列；

模型

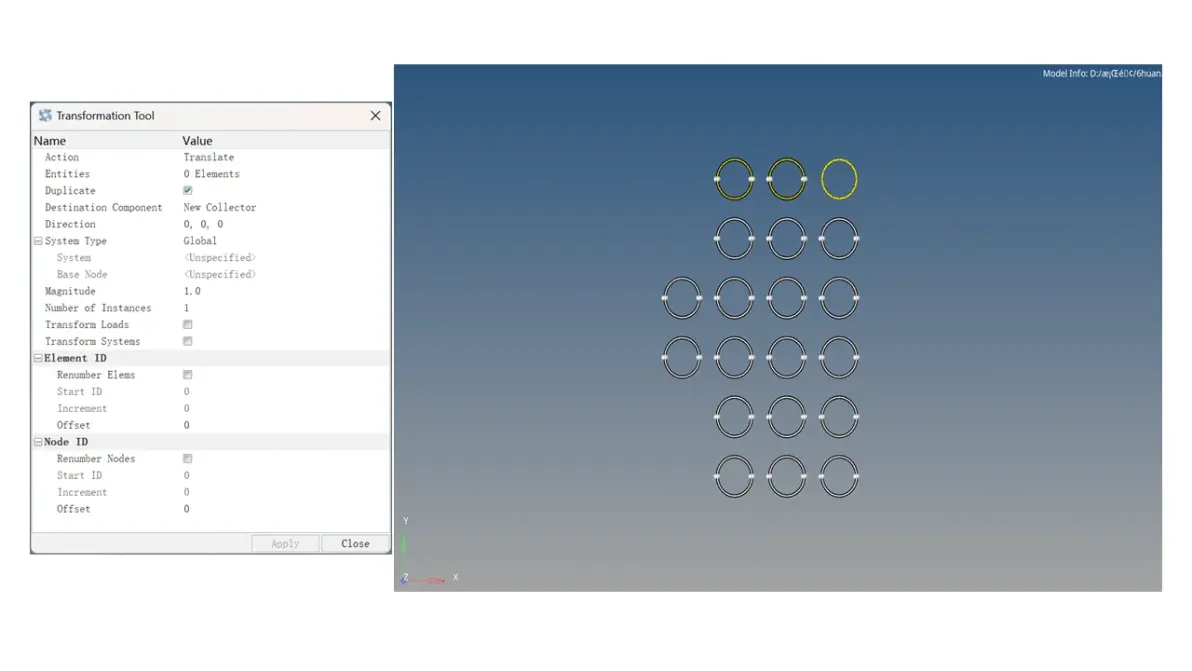

沿x方向阵列设置如下图；

模型

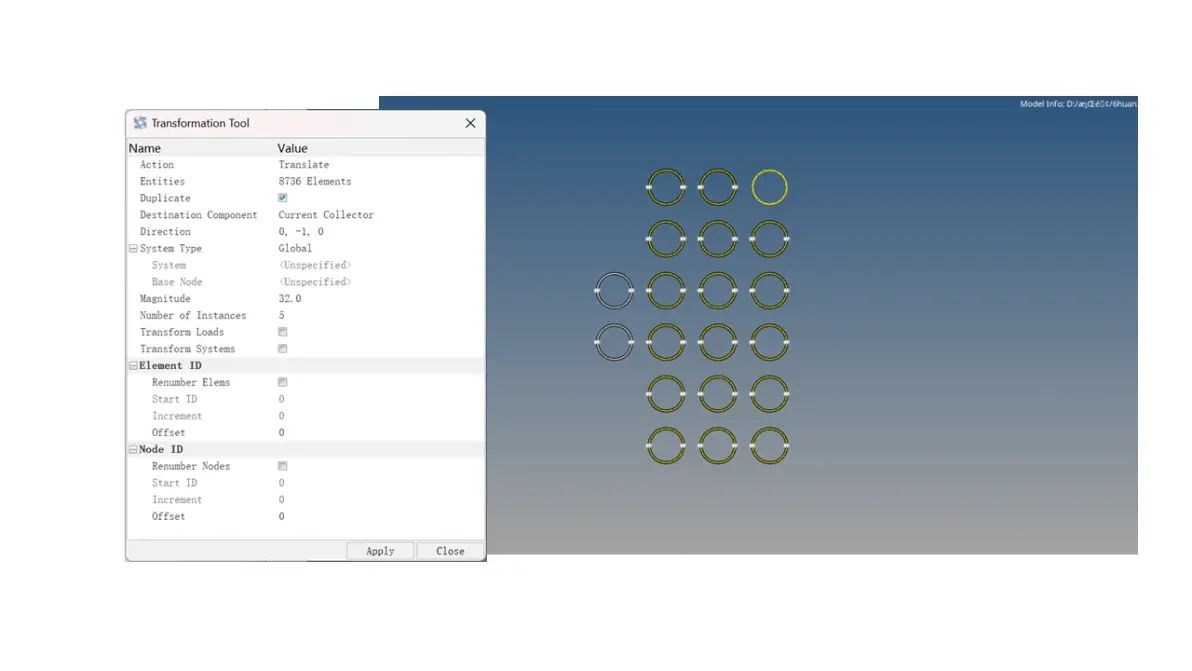

沿y方向阵列设置如下图；

模型

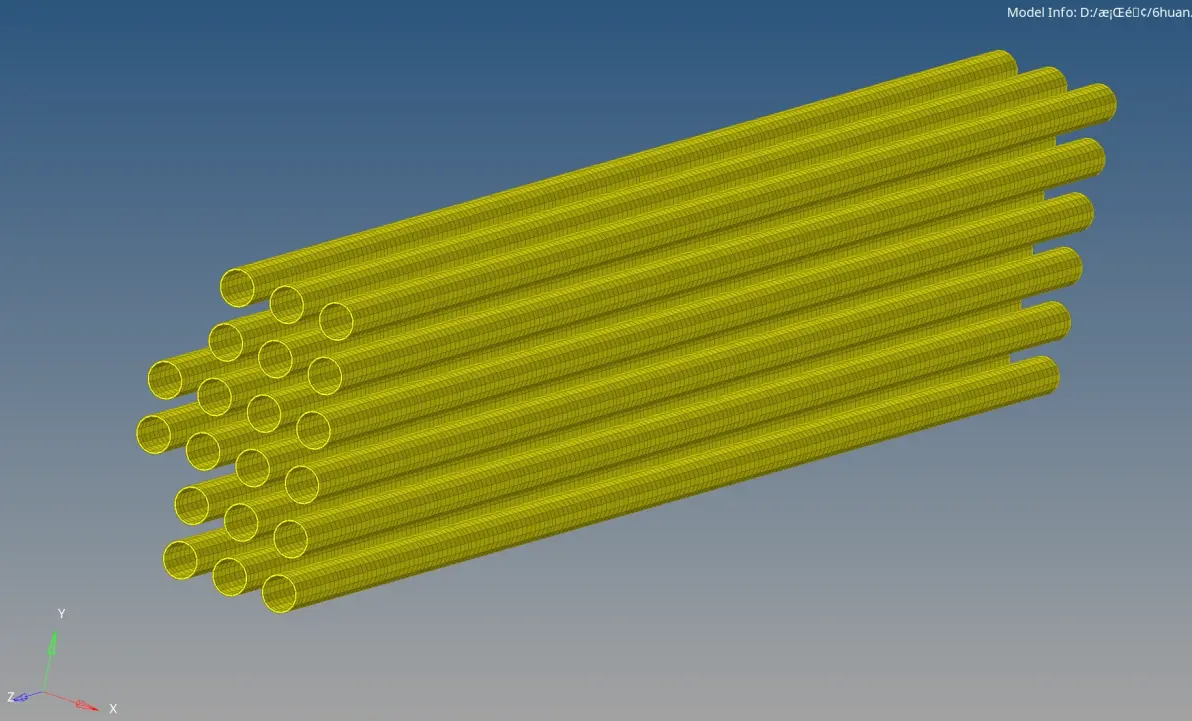

最后在补充两个管的设置即可得到完整网格模型如下图；

总体模型
