CAE数据太多处理慢？HyperMesh这三个工具试试

做CAE前后处理的工程师，一定都被这些场景折磨过：

• 成百上千个部件，要批量改材料、属性、模型设置等，一个个点到崩溃；
• 想快速提取节点坐标、单元信息、载荷信息等，如何快速获取数据无从下手；
• 前处理模型与后处理结果数据割裂，对照查看、快速数据提取特别麻烦；
• 后处理多工况结果查看，海量数据无从筛选，高风险点逐个排查，费时费力。

作为CAE仿真领域的标杆工具，HyperMesh凭借强大的几何清理、网格划分、求解器接口能力，早已成为汽车、航空航天、重工等行业的主流前处理标准，支撑着从整车分析到航空结构设计优化等各类复杂工程仿真。今天给大家介绍HyperMesh自带的三大隐藏效率利器：模型浏览器Model Browser、矩阵表格Matrix、结果数据处理工具Results Processing Tools，覆盖批量修改模型设置、批量数据编辑、多维度结果查询等。全场景快捷操作，不用二次开发也能帮你把重复劳动一键自动化！。01Model Browser：高效的批量模型设置编辑器Model Browser作为HyperMesh基础也极高频的模型树控制台，从HyperMesh经典界面开始并沿用至今，负责模型的浏览、组织与编辑，是广大用户和复杂模型打交道的首道入口。打开方式：View>Model Browser

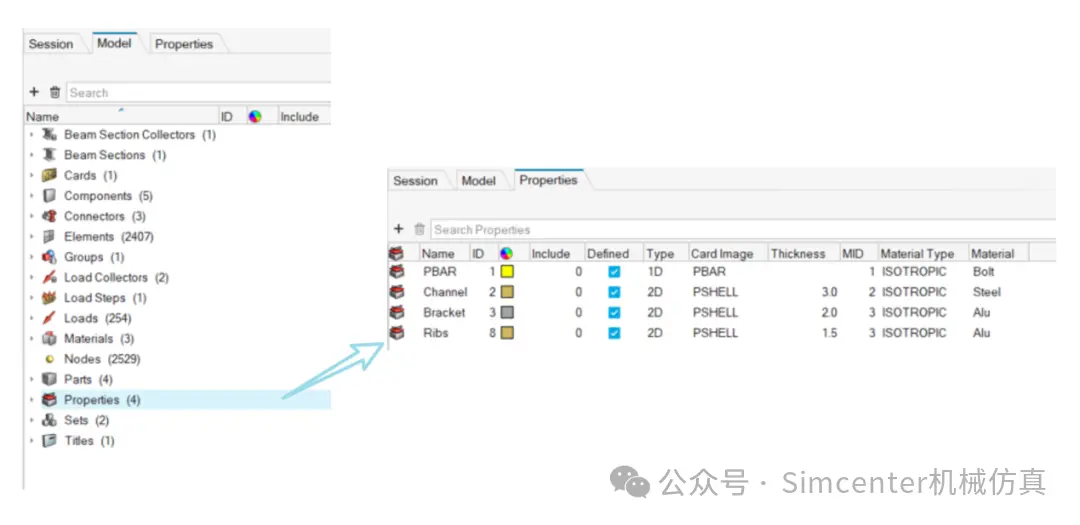

HyperMesh新界面Model Browser新增可配置的属性展示，将对象的属性作为列添加到浏览器中，以便在实体视图中进行快速高效的查看、编辑、排序和筛选，大幅提升建模便捷度。双击打开对象浏览器快速编辑在Model Browser中，双击任意Components、Properties、Materials、Groups等实体对象，可直接打开对应对象类型的浏览器（如Properties浏览器、Materials浏览器等），快速查看并编辑对象详情。

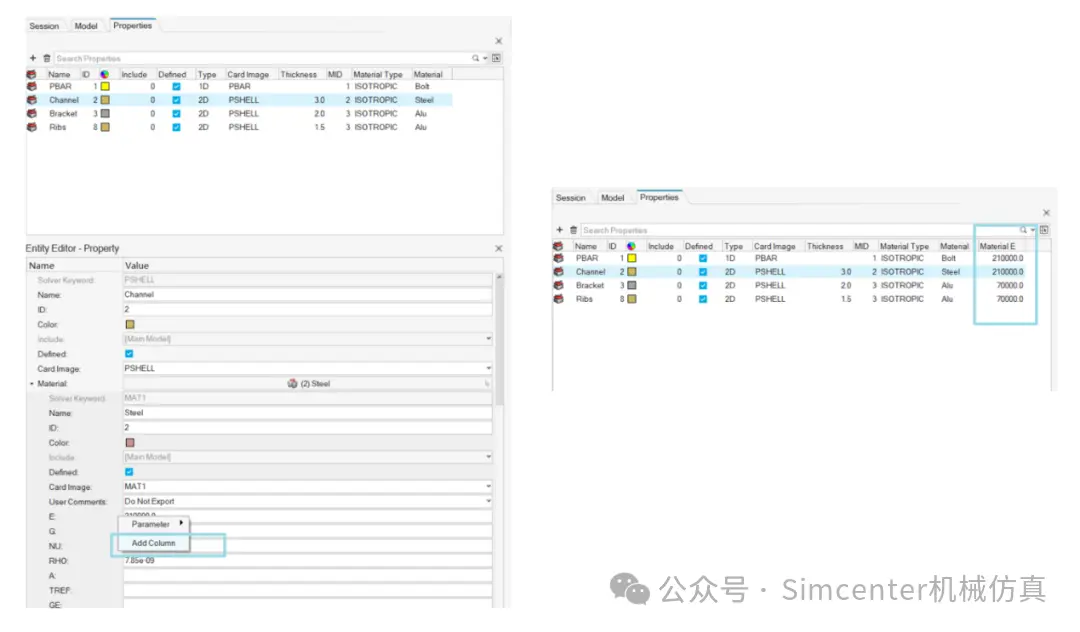

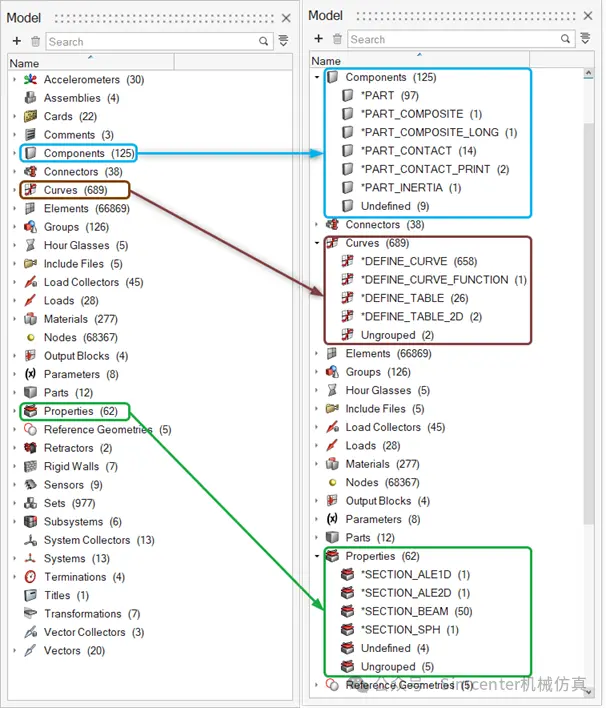

自定义参数列展示这是Model Browser非常实用的隐藏功能，可将任意属性的任意栏目（如属性ID、厚度、材料密度、接触参数甚至优化变量和约束等）通过“Add Column”添加到Model Browser界面中，实现在一个页面中全览感兴趣的各个层级的设置参数。

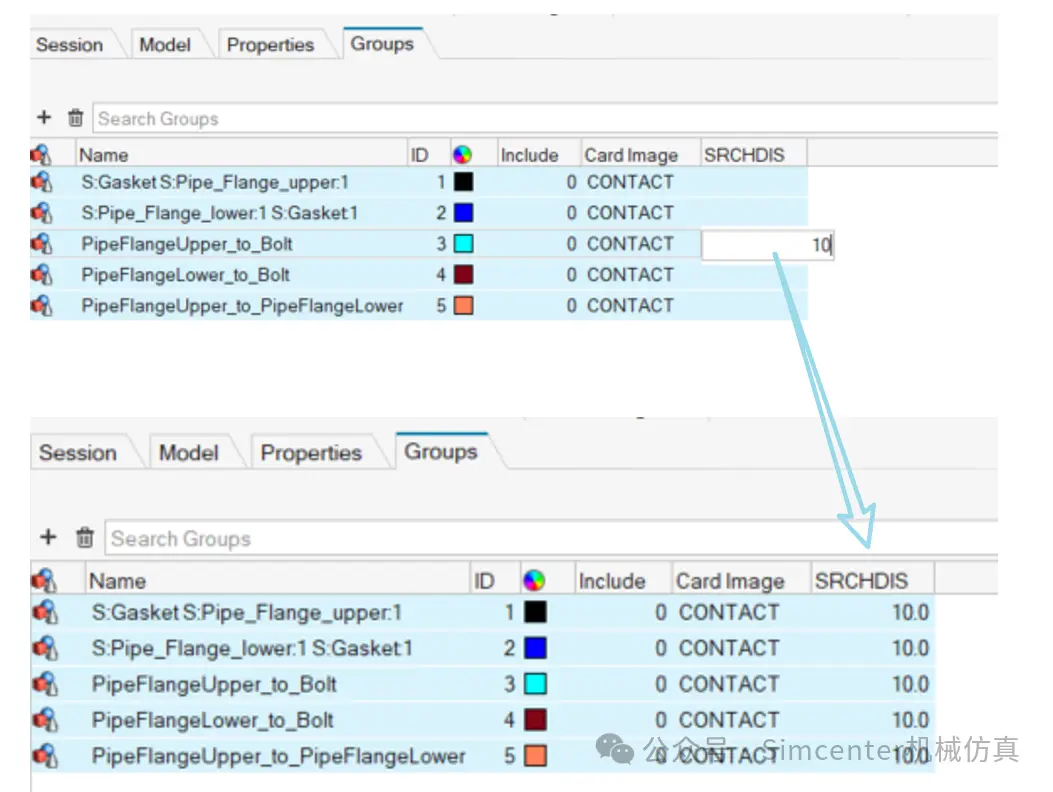

直接批量更改数据添加后无需打开对象编辑器，直接在浏览器界面修改属性参数，实时同步到模型中。也可批量选择多行，对不同条目的参数进行统一修改。例如将接触搜索容差参数添加到列，并进行批量修改。

02Matrix：批量数据处理中枢Matrix作为HyperMesh极强数据批量处理引擎，可以把模型信息转化为可编辑的Excel矩阵表格，实现查询、筛选、批量修改、导出等前后处理联动一站式操作，是提升前后处理效率的王牌。打开方式：Post >Matrix

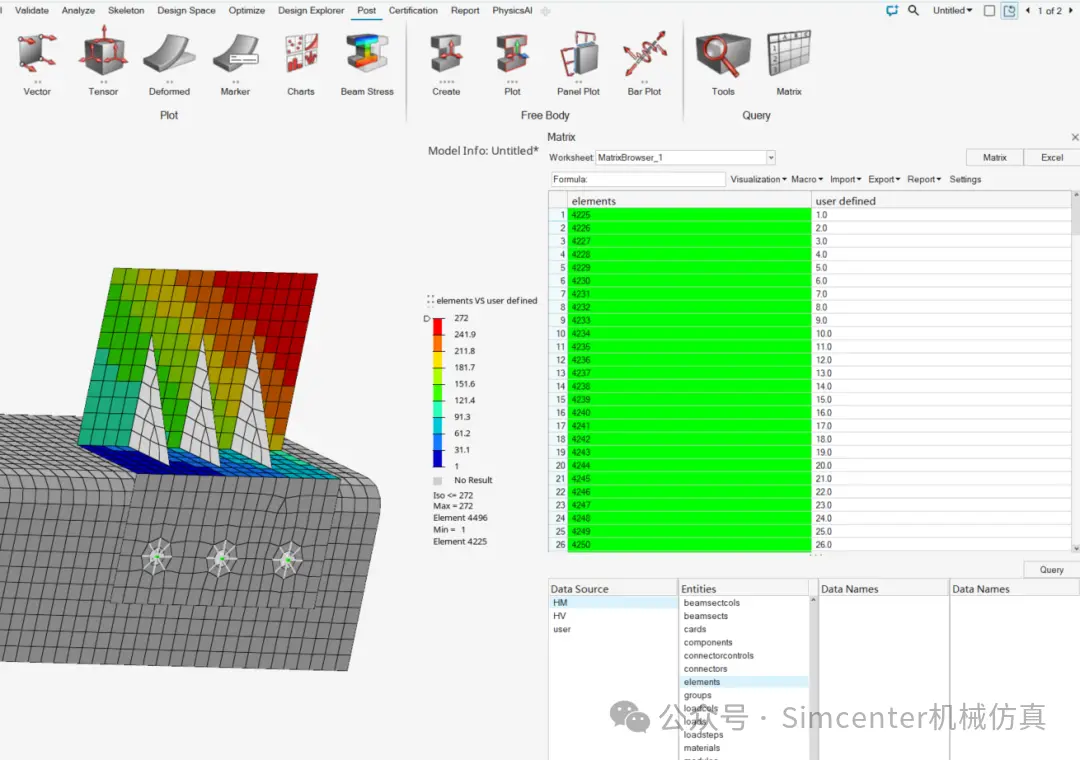

多数据源与数据对象覆盖支持HM Data（模型数据）与HV Data（结果数据）双数据源，可加载Components、Elements、Nodes、Materials、Properties等HyperMesh当中几乎所有模型对象，可加载Displacenents、Stress等几乎所有的后处理结果对象，还能通过Query框选局部模型，避免全模型加载卡顿。

批量编辑对象Matrix表格和Microsoft Excel双向联动，这是Matrix极好的功能，对于已经整理出的数据表，在选中目标数据后，可以一键批量修改参数，上百个部件的修改，十几秒就能完成。例如如下更改：

• Component：批量改名称、材料ID、属性ID等
• Properties/Materials：统一更新厚度、材料弹性模量、密度等
• Loads：批量赋予幅值、方向、约束自由度等

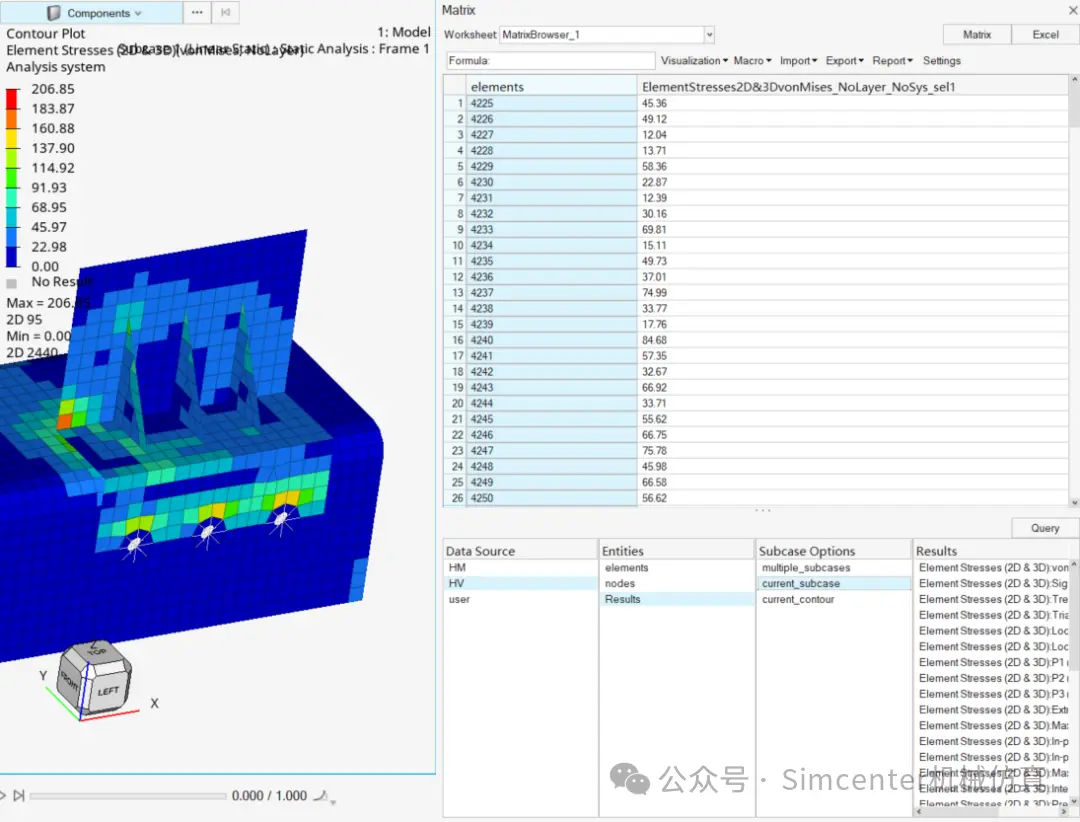

整理完成的Matrix数据可以通过点击右上角的“Excel”将数据导出到Excel中，直接生成所需要的前后处理数据清单。也可以在Excel添加更多的列，通过点击“Matrix”将新建的列从Excel导入到Matrix浏览器中。例如可以通过这种方式显示自定义数据的结果云图。

03Results Processing Tools：结果数据分析引擎Results Processing Tools是HyperMesh内置的求解器原生结果处理模块，目前支持Nastran、OptiStruct、Abaqus、ANSYS，不需要后处理图形界面即可读取、查询、运算。借助该工具可以实现：多工况结果快速提取，结果极值提取、结果排序、包络计算等。是汽车、航空航天领域需要高频使用的快捷后处理数据提取和计算工具，例举几个典型场景如下：

• 快速提取某工况下所有壳单元的von Mises应力
• 提取数百工况下所有单元所产生的极大应力
• 对比多个工况的位移极大值
• 在局部坐标系下批量查询结果分量
• 批量导出数据做二次分析/报告

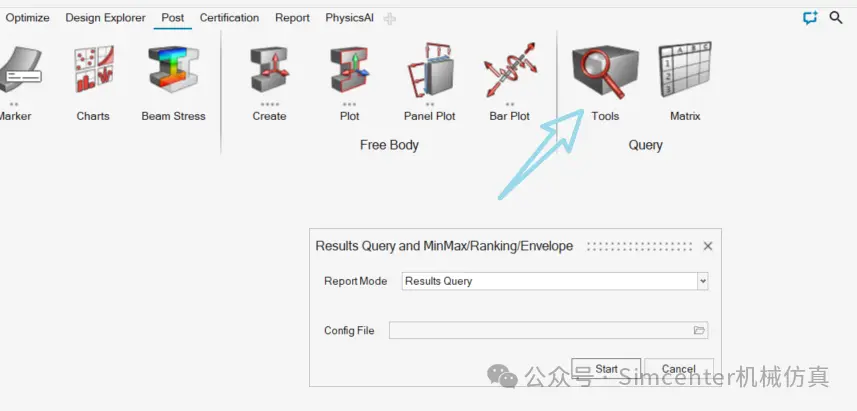

打开方式：Post>Tools

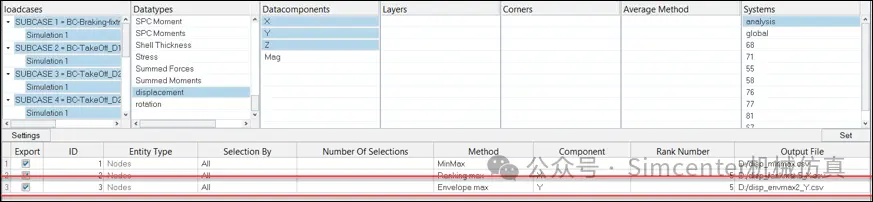

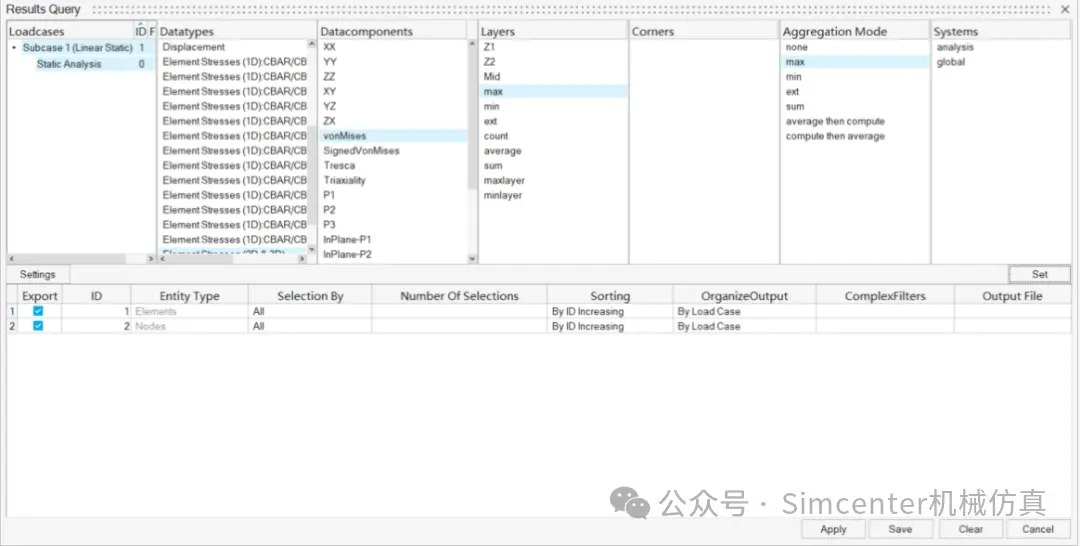

结果文件读取HyperMesh加载模型后，直接在HyperMesh>Post>Results导入求解器原生结果文件（HyperMesh后处理界面）。通过点击Tools > Results Query，点击Start打开查询对话框。用Results Processing Tools工具实现查询、筛选、提取各类仿真结果数据，支持多载荷工况、Components、坐标系等组合条件。多维度结果查询对多工况、多组件、多坐标系下的应力、应变、位移、温度等结果进行查询。

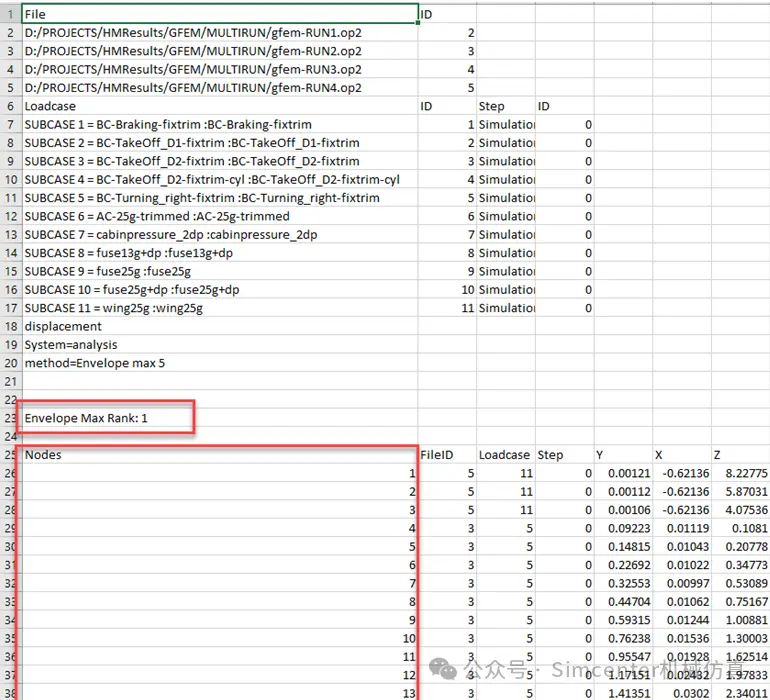

数据高级后处理操作（极值/排序/包络分析）依托MinMax/Ranking/Envelope工具，对结果数据进行极值计算、排序、包络分析。

数据结果支持导出（.csv格式）。

04写在最后今天我们介绍了HyperMesh当中隐藏的三个快速数据处理工具，其中：

• Model Browser可以开展常规的模型浏览、组织，也可以通过添加列的方式进行模型设置数据批量快速编辑，是建模阶段和模型打交道的基础；
• Matrix基于数据表格实现模型和结果数据的查询、筛选、批量修改、数据导出等前后处理联动一站式操作，覆盖前后处理整个过程中所产生的全部数据；
• Results Processing Tools集成了结果查询、极值/排序/包络等全流程后处理功能，不需要后处理图形界面即可完成仿真数据的提取、运算、分析，是后处理阶段快速数据挖掘的高效工具。

三者相辅相成，覆盖HyperMesh 90%以上的数据查看、编辑和分析需求。从今天起，熟练搭配这三个工具，让你的CAE仿真工作又快又稳，效率翻倍！05关于Simcenter Mechnical机械仿真
