HyperMesh把平面网格节点调到一个面上怎么做

在建立模型的过程中，有些时候模型的精度不够，导致平面上的节点有极其微小的距离误差，通过一下方法可以简单的将其调整到统一平面

“Warn: Element is highly distorted”弹出来的时候，网格已经没法看了，一排节点飞出去零点几毫米，单元长宽比冲到15以上。F7的Node Edit面板里那个Associate子面板，geometry selector选目标面，nodes框选漂出去的节点，tolerance给0.1到0.2，点associate，节点直接拍在面上，单元跟着变形收回来。容差给小了节点够不着面，给大了节点从原来位置直接拽到面上最近点，不管单元死活，直接折叠，容差0.1和0.2之间试一次，哪个不变形就用哪个。

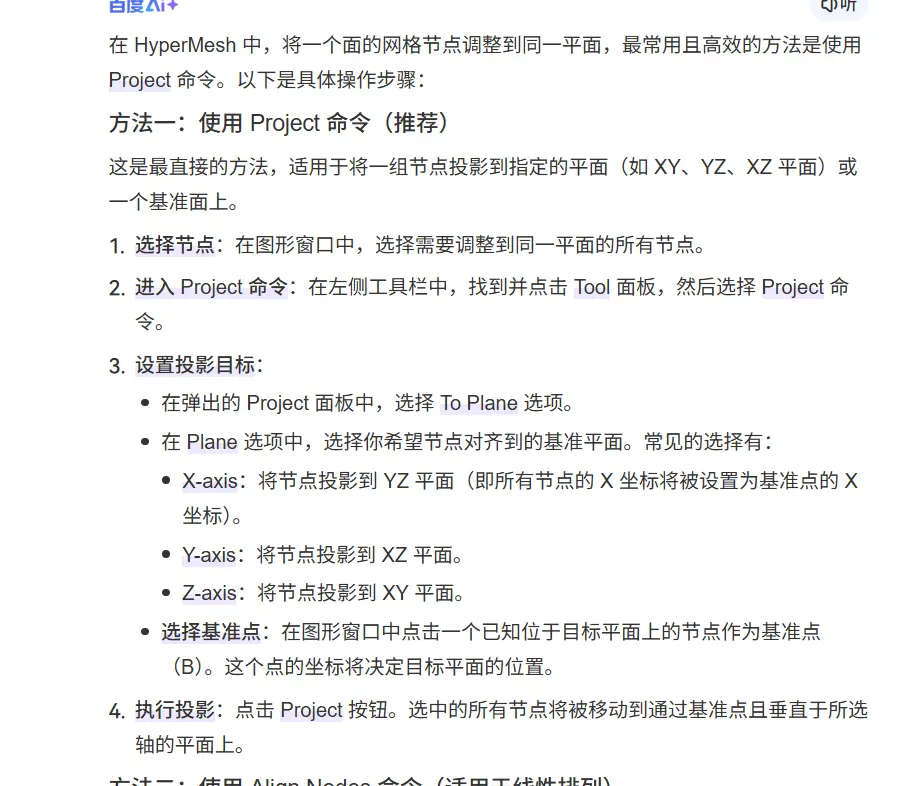

Tool→Project面板是另一条路，to plane用Base node定义投影平面，选三个节点确定一个平面，along Vector给投影方向，可以是全局坐标轴也可以自定义矢量。节点沿着矢量方向打到平面上，投影方向跟平面法向不平行的话节点走的距离比垂直投影长，单元形状变化大，能用垂直投影就别用斜向。面板里还有normal to the plane和normal to the elements touching the nodes两种投影模式，前者垂直于平面走，后者沿着节点所在单元的法向走，网格扭得厉害的时候用后者，单元变形小一点。

Shift+F7那个投射节点的快捷键跟Project面板功能重叠，但它是直接调出project panel的上下文，选节点选目标，回车执行，比去Tool菜单里翻快一步。F7的Associate跟Shift+F7的区别在于，Associate是建立节点跟几何面的关联，后续导入求解器的时候边界条件会自动落在关联过的节点上，Shift+F7只是物理上把节点挪过去，不建立数据库层面的关联。做接触面共节点的时候用Associate，只是想让网格看起来齐整用Shift+F7就够了。

有个坑记一下，节点投影完之后原来的网格连接关系断了，节点ID没变但位置变了，相邻单元跟着变形，如果投影距离太大，HyperMesh会把单元标记成collapsed或者negative Jacobian，F10检查单元质量的时候一片红。投影之前先Ctrl+Z备份，投影完F10扫一遍，Jacobian低于0.5的回去手动调几个节点，别指望自动能救回来。

Macro里写Tcl的话HM_nodeprojecttoplane()这个函数可以用，参数是节点坐标、平面指针、矢量指针，节点坐标被投影结果覆盖。批量处理的时候用这个比GUI快，写个循环遍历node list，每个节点算一次投影。函数不返回投影后的坐标，直接改node[3]数组，调用之前先存一份原始坐标，回退的时候用得上。D:\HyperMesh\scripts\project_nodes.tcl那个脚本里循环体还没写，plane的base point是……
