如果零件关于某个平面对称，那么最好只划分其中一侧的网格然后进行镜像到另外一侧生成完全对称的网格。如果一个曲面本身关于对称平面对称，那么需要先进行切割再检查对称，该工具支持将一组曲面按照对称面左右进行分组（component），也支持对比两组曲面。
视频地址如下：
以下是具体做法：
step1：删除solid，保留surfaces

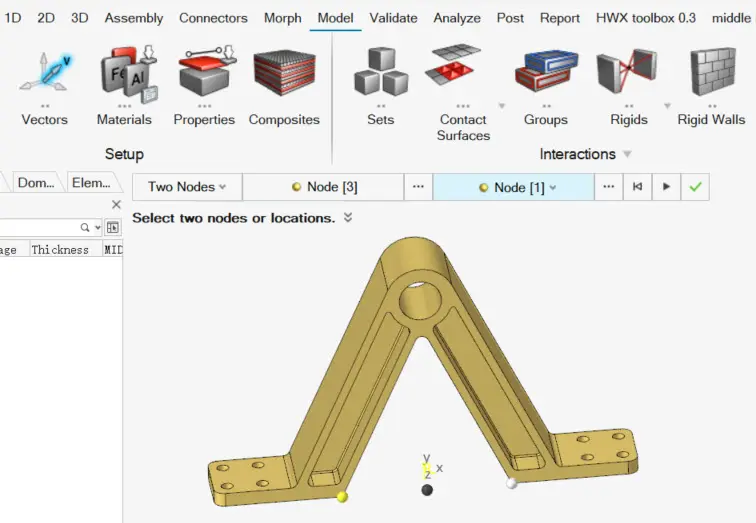

step2：创建用于定义对称平面法向的vector（推荐使用Ctrl-f里面搜vec，可能需要事先定义node）
创建的Vector如下图，创建vector的精度很重要，否则造成无法正确检测对称性
step3：检查对称面，工具在Topology的Edit下拉菜单里（推荐使用Ctrl-f里面搜sym）
设置如下：

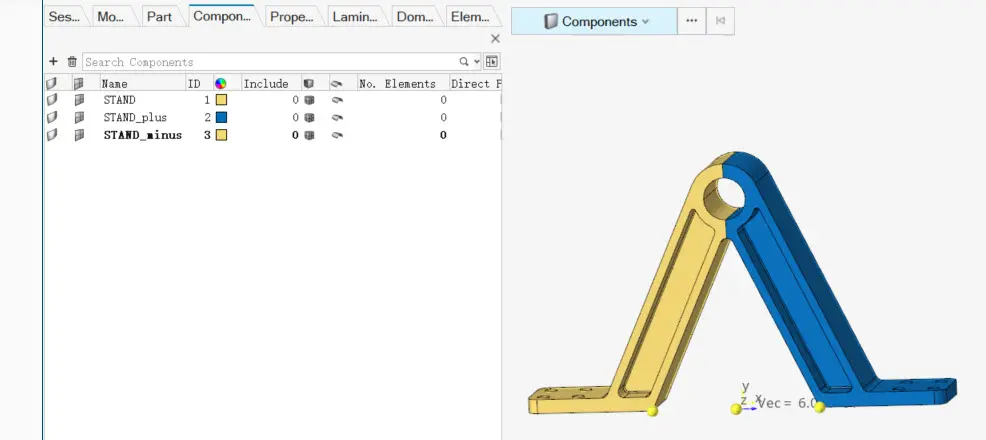

点击Apply后会生成两个新的Component，修改其中一个component的颜色后显示如下：
