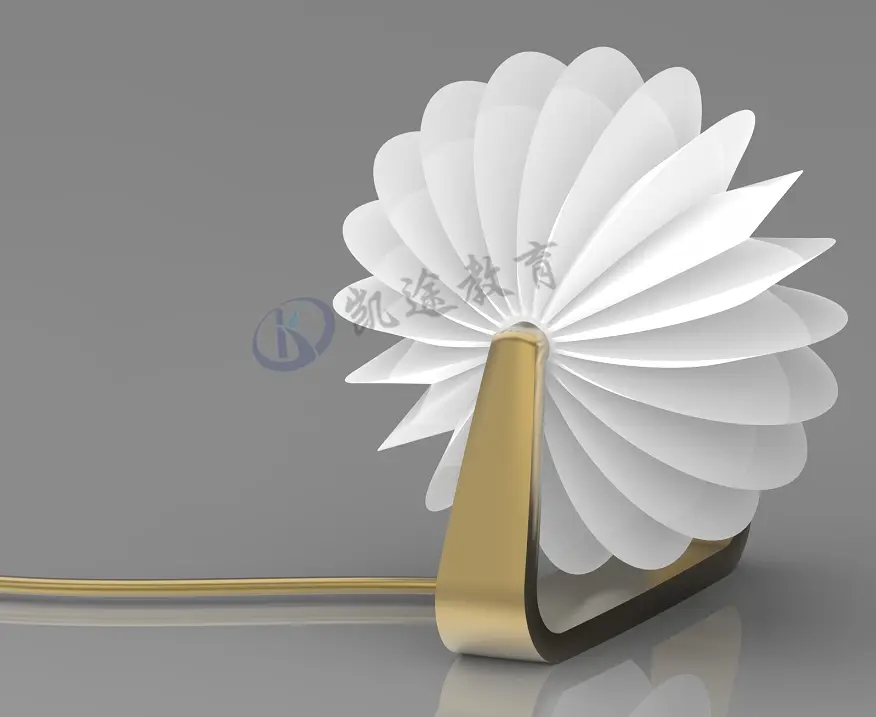

Creo概念小台灯建模分享，造型简洁但曲面过渡很有讲究

阅读数 3
点赞 0
article_banner


以下讲解creo建模步骤。

1.在RIGHT平面做草绘线。

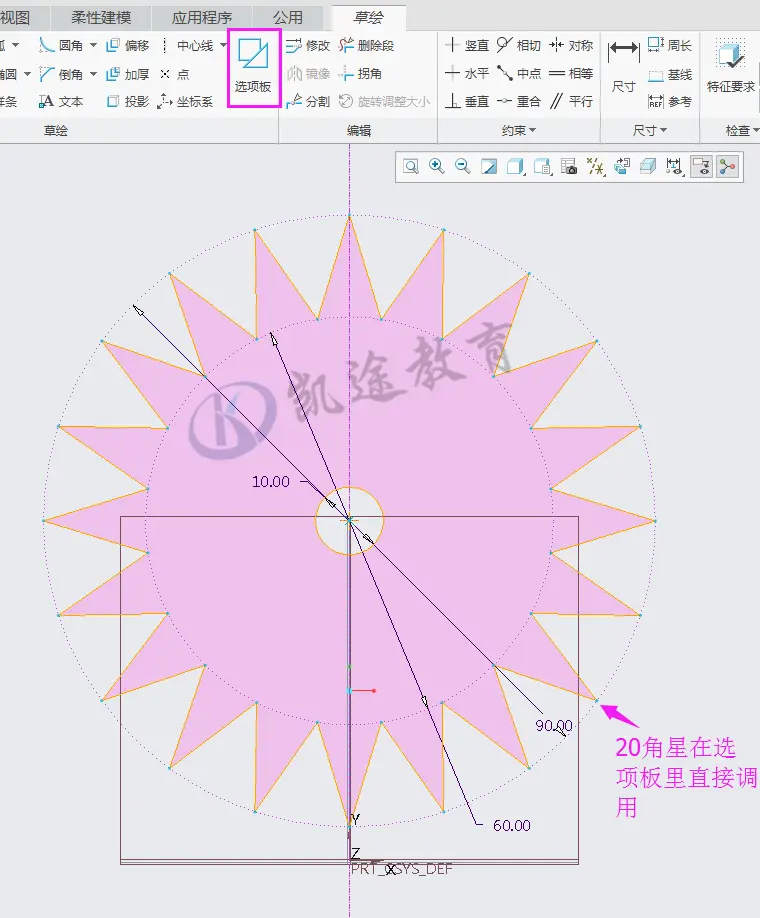

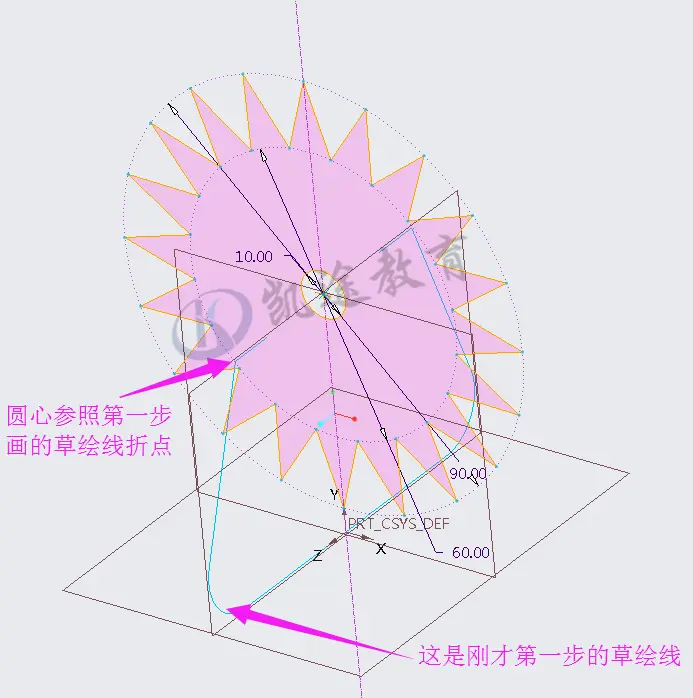

2.在FRONT基准平面画灯罩草绘线

注：选项板在低版本里面叫调色板

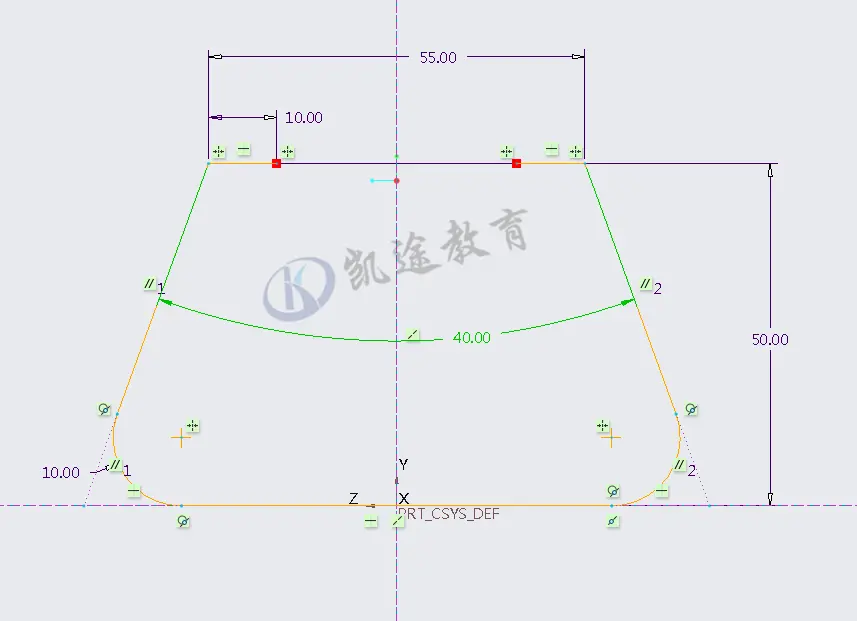

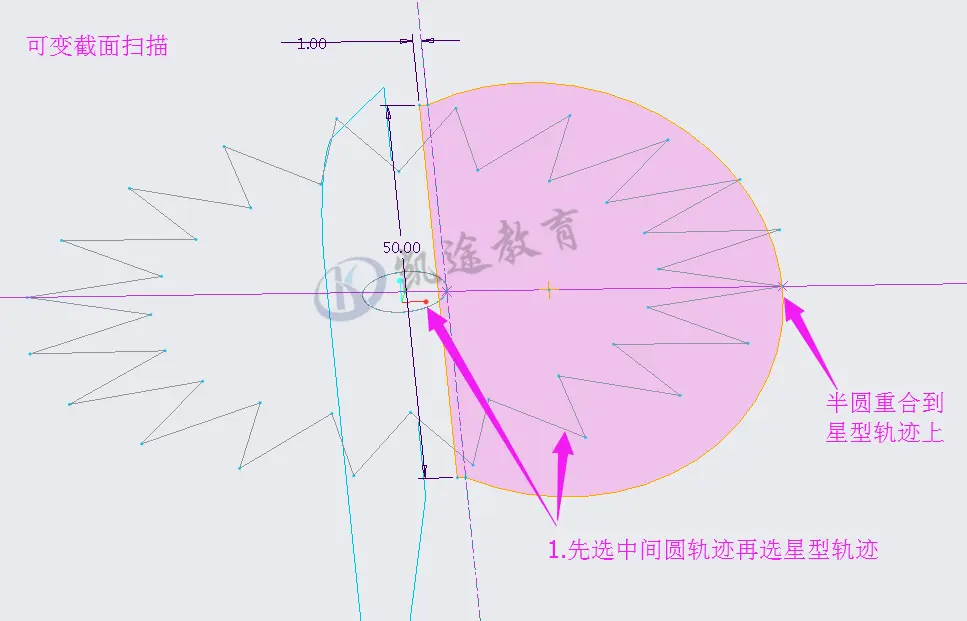

3.可变截面扫描灯罩，选中上一步圆为主轨迹，20角星形为辅助轨迹，绘制下图所示截面。

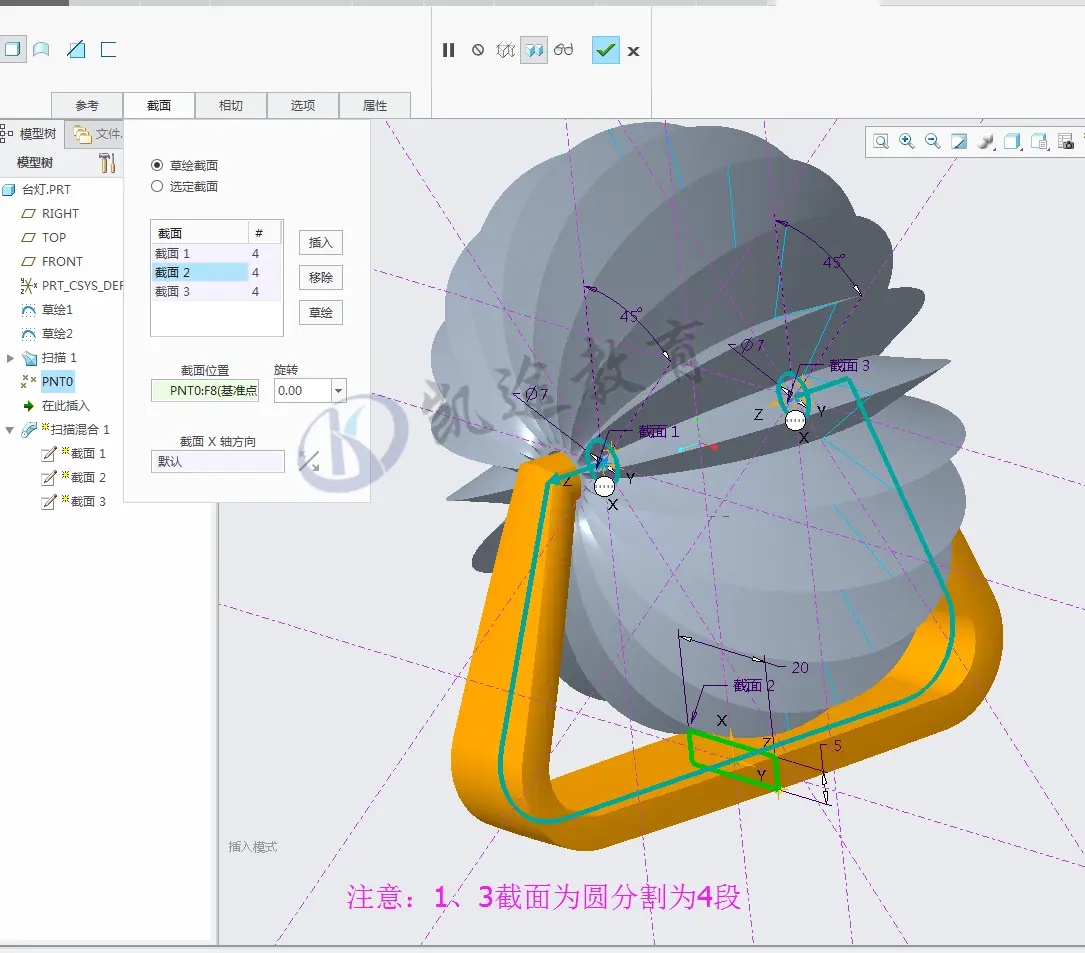

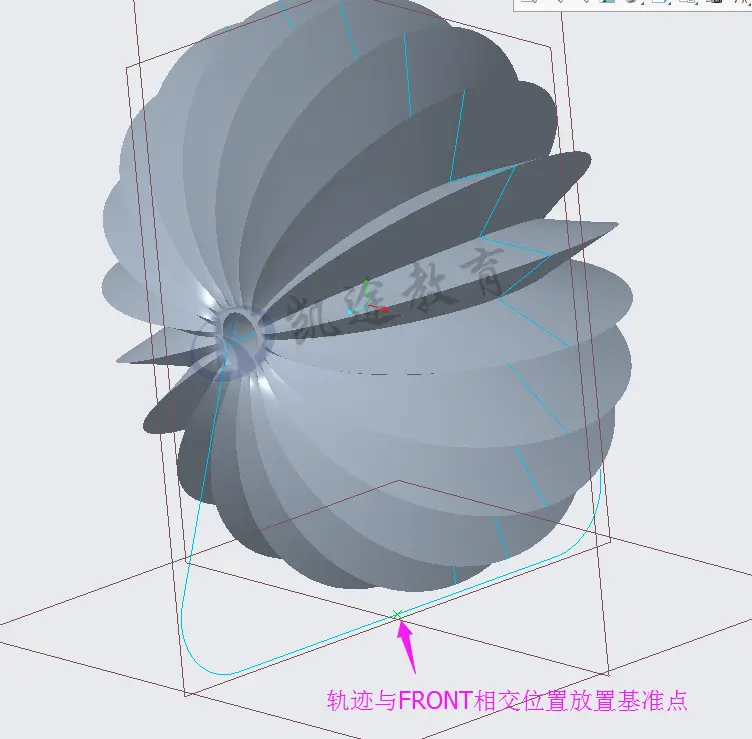

4.扫描混合创建支架，在中间的地方放置一个点，点的地方会放置一个矩形截面，两端放置圆截面，注意打断分割圆

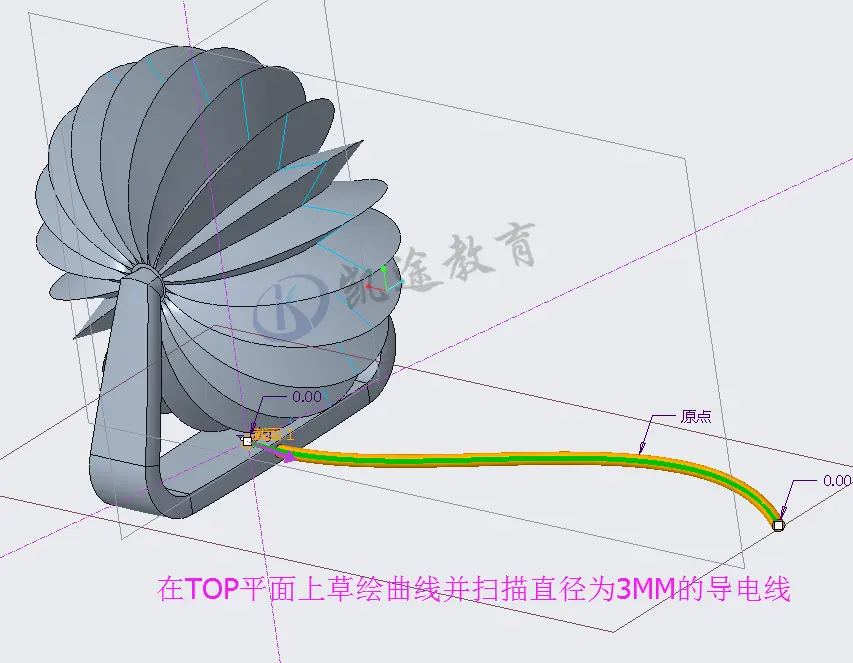

5.在TOP平面上草绘曲线并扫描导电线。

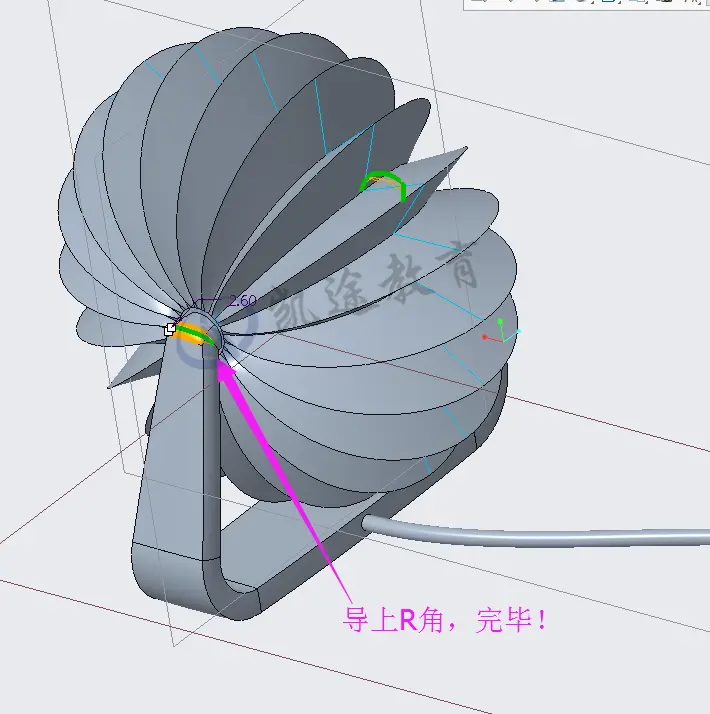

6.最后倒上R角，完毕！



Proe Creo系统VIP综合班火热招生中 包含基础建模+高级曲面造型+详细内部结构设计+设计理论与工艺

在线直播授课+下载录播视频复习+教材课件+作业修改+问题解答+就业指导+工作交流

欢迎报名系统学习
