ANSYS在压力容器分析设计中的规范应用与强度校核流程梳理

ANSYS在压力容器分析设计中的应用

一、 ANSYS 为何成为行业首选？

1. 功能全面性：从几何建模、网格划分、线性/非线性分析到结果后处理，提供了集成化工作平台。
2. 分析深度：能够处理从简单的线弹性分析到复杂的非线性问题（材料非线性、几何非线性、接触非线性）。
3. 精度与可靠性：其求解器经过大量工程实践和标准验证，结果可信度高。
4. 生态系统：拥有专门的压力容器设计模块，并与行业标准深度融合。

二、 核心应用场景与分析类型

ANSYS 在压力容器分析中主要用于解决以下问题：

1. 静态结构分析（最基础、最常用）

• 目的：计算压力容器在设计压力、自重、外部载荷等静态作用下的应力分布和变形。
• ANSYS应用：用于完成分析设计中最主要的应力分类评定。通过线性化处理，得到薄膜应力和弯曲应力，与标准许用值进行比较。

2. 热-结构耦合分析

• 目的：分析由温度梯度或热膨胀系数不同引起的热应力。这对于高温或低温压力容器至关重要。
• ANSYS应用：可以先进行稳态或瞬态热分析，获得温度场，然后将其作为载荷条件进行结构分析，得到热应力。热应力通常被评定为二次应力。

3. 疲劳分析

• 目的：评估压力容器在交变载荷（如开停车、压力波动）作用下的疲劳寿命。
• ANSYS应用：基于应力疲劳（S-N曲线）或应变疲劳（E-N曲线）方法，结合累积损伤理论（如Miner法则），预测容器的疲劳寿命。这是分析设计的重要组成部分。

4. 模态分析与响应谱分析

• 目的：评估压力容器的动态特性，以及在地震等动态载荷下的响应。
• ANSYS应用：模态分析：计算容器的固有频率和振型，避免与外界激励发生共振。响应谱分析：用于地震分析，计算结构在地震谱作用下的最大响应。

5. 线性屈曲分析

• 目的：预测薄壁或细长压力容器在外部压力下的临界失稳载荷。
• ANSYS应用：进行特征值屈曲分析，为设计提供稳定性参考。

三、 在ANSYS Workbench中的典型分析流程

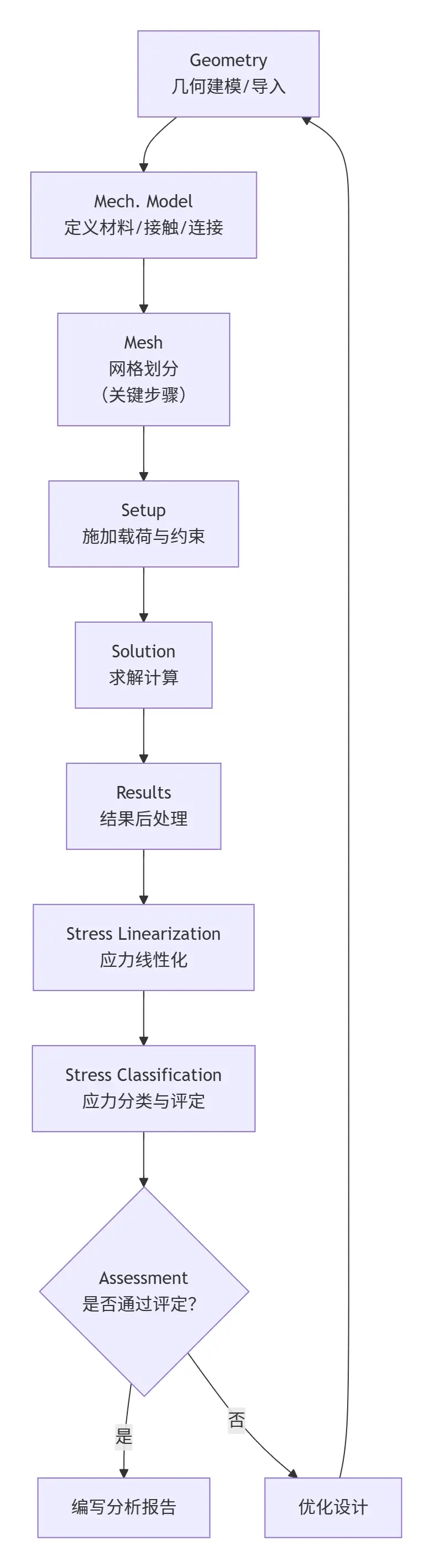

以下流程清晰地展示了如何利用ANSYS Workbench平台完成一个完整的压力容器分析项目：

流程关键步骤详解：

1. 几何建模：在ANSYS SpaceClaim 或 DesignModeler 中直接建模，或从CAD软件（如SolidWorks, CATIA）无缝导入。简化原则：保留主要结构特征，忽略对整体应力影响不大的小孔、圆角等，但需谨慎判断。
2. 定义材料模型：输入弹性模量、泊松比、密度。对于非线性分析，需输入塑性数据（如双线性或多线性随动强化模型）。
3. 网格划分：这是影响计算精度和效率的关键步骤。使用自动网格划分或手动控制。在应力集中区域（如开孔、支座连接处）必须进行网格加密。必须进行网格无关性验证，确保计算结果不随网格细化而显著变化。
4. 施加载荷与约束：载荷：内压、外压、重力、温度、风载、地震谱等。约束：根据实际情况施加位移约束，如固定支座、对称约束等。
5. 求解与后处理（核心环节）：查看结果：获得应力云图、变形云图等。应力线性化：这是分析设计的灵魂。在ANSYS Mechanical中，可以定义“路径” ，软件会自动将该路径上的应力分解为薄膜应力、弯曲应力和峰值应力分量。这是进行应力分类评定的直接依据。

四、 ANSYS 的特色模块与功能

• ANSYS Mechanical：核心的结构分析模块，提供上述所有分析能力。
• ANSYS Workbench：集成平台，将建模、分析、优化等模块无缝连接，极大地提高了工作效率。
• Noise & Vibration：用于动态分析。
• APDL：强大的参数化设计语言，可用于实现复杂分析流程的自动化、参数化研究和定制化功能。

五、 最佳实践与注意事项

• 模型验证：对于任何分析，先用理论公式或标准案例验证模型和设置的正确性。
• 理解标准：软件是工具，分析人员必须深刻理解JB 4732等标准的评定思想，才能正确解读ANSYS的结果。
• 文档化：详细记录分析假设、模型信息、载荷条件、结果和评定过程，形成完整的分析报告，以备审核。

总结

ANSYS 是执行压力容器分析设计的强大引擎。 它将复杂的力学问题转化为可视化的数值结果，但最终的工程判断和决策权始终在分析工程师手中。一位合格的分析设计师，必须做到“精通软件操作，更深刻理解标准与理论”，才能充分发挥ANSYS的价值，做出安全、可靠、经济的设计。
