混合型缺陷RVE模型怎么让铝合金疲劳寿命预测更准？材料人必看

一句话总结： 基于CT扫描+RVE建模+仿真分析，混合型缺陷模型可将铝合金疲劳寿命预测误差控制在±1%以内。

一、研究背景：为什么铝合金疲劳研究很关键？

铝合金（如AL6061）因其轻质、易加工、强度高等优点，正越来越多地用于汽车结构件中，是实现轻量化的关键材料之一。

但在实际服役过程中，汽车零部件长期承受循环载荷（如振动、冲击），会导致材料内部产生累积损伤，最终引发裂纹扩展甚至断裂。这种疲劳失效往往具有隐蔽性、突发性，一旦发生，后果严重。

因此，建立能表征铝合金疲劳损伤演化的模型，研究其损伤机理并预测剩余寿命，具有重要的工程价值和理论意义。

二、实验方法：他们是怎么做的？

1. 材料与试件

• 材料：AL6061镜面铝板
• 标准：按ASTM E8/E8M-15a制作试件

2. 疲劳加载试验

• 设备：MTS疲劳拉伸机
• 载荷：360~3600 N，应力比0.1，频率56 Hz
• 循环阶段：0.4、0.8、1.2、1.6、2.0 万次

3. 缺陷检测与三维重构

• 技术：微电脑断层扫描
• 软件：AVIZO
• 提取参数：孔隙率、缺陷最大孔径、损伤体积分数、表面积等

4. RVE建模与仿真

• 软件：Digimat、ANSYS、nCode
• 模型类型：球形缺陷、椭球形缺陷、混合型缺陷

三、图文解析：核心图与原位标注

以下为原文中的重要图片，已标注原文页码和图号。

🔍 图1：试件（原文第2页，图1）



解析： 按照ASTM标准制作的AL6061铝合金拉伸试件，形状规整，便于后续疲劳加载和应变采集。

🔍 图2：WSM电子万能试验机（原文第2页，图2）



解析： 用于静力学拉伸试验，获取材料基础力学参数（弹性模量、屈服强度等），为后续疲劳试验提供依据。

🔍 图4：缺陷三维重构模型（原文第2页，图4）



解析：

• (a) 2D成像：CT扫描得到的内部孔洞切片图像。
• (b) 3D成像：在AVIZO中重构后的三维缺陷分布。 可以看到，随疲劳加载次数增加，缺陷数量和体积明显增长。

🔍 图6：三种缺陷类型定义（原文第4页，图6）





解析：

• (a) 球状缺陷：纵横比=1，简化模型
• (b) 椭球状缺陷：纵横比=2，更接近实际孔洞形态
• (c) 混合型缺陷：球形+椭球形共存，最贴近真实缺陷分布

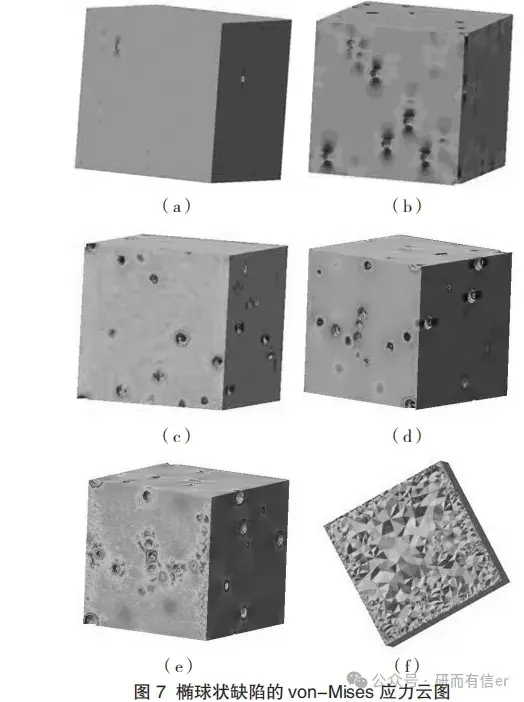

🔍 图7：椭球状缺陷的von-Mises应力云图（原文第4页，图7）

解析：

• (a)~(e) 分别对应0.4~2.0万次循环
• 随疲劳加深，缺陷周围应力集中明显增强
• 应力最大值出现在2万次阶段，裂纹最易从此处萌生

🔍 图8：缺陷位置的疲劳寿命（原文第5页，图8）

解析：

• 红色区域表示寿命最低的位置
• 缺陷附近寿命显著下降，说明缺陷是疲劳失效的主导因素

四、核心结论：哪种模型最好？

混合型缺陷-0.8%~0.8%最接近试验结果

✅ 混合型缺陷模型在弹性模量退化和疲劳寿命预测两方面均最优，误差控制在 ±1%以内。

五、研究价值与启发

• 弹性模量可作为疲劳损伤的有效指标，无需每次都做CT扫描。
• RVE模型能显著简化复杂缺陷结构，提高分析效率。
• 混合型缺陷是最优建模策略，推荐用于工程仿真。
• 该方法可推广至其他金属材料（如镁合金、钛合金） 的疲劳分析。

六、参考文献

原文中引用的关键文献包括： [7] 耿美玲等，6061-T6铝合金阶段性疲劳损伤试验研究，机械强度，2021 [6] ZHANG T et al., Finite element implementation of multiaxial continuum damage mechanics, International Journal of Fatigue, 2012

结语

铝合金疲劳研究不再是“黑箱”。 通过CT+重构+RVE+仿真的技术路线，我们可以在细观尺度上看清损伤、量化退化、预测寿命。 如果你也在做材料疲劳或轻量化结构设计，混合型缺陷RVE模型值得一试。
