刚接触 ANSYS Workbench的机械人，是不是都有过这种困惑
建模时到底该选梁单元、壳单元还是实体单元？
明明跟着教程操作，却反复报错 “不收敛”？
复杂模型用单一单元算得又慢又不准，混合单元却不知从何下手？
其实静力学仿真的核心，就是 “选对单元 + 用对方法”。这篇文章用最通俗的语言拆解 4 类核心单元，结合实操场景讲清 “是什么、什么时候用、怎么避坑”，让你从 “盲目建模” 到 “精准选型”！
静力学分析，顾名思义，就是分析结构在静载荷作用下的响应，比如变形、应力、应变等。它假设载荷是缓慢施加的，忽略惯性和时间效应，是仿真学习的第一步，也是工程中最常用的分析类型之一。
在ANSYS Workbench中，我们主要通过梁单元、壳单元、实体单元、混合单元这四种单元来模拟真实世界中的结构。它们各有擅长，用对了才能事半功倍！

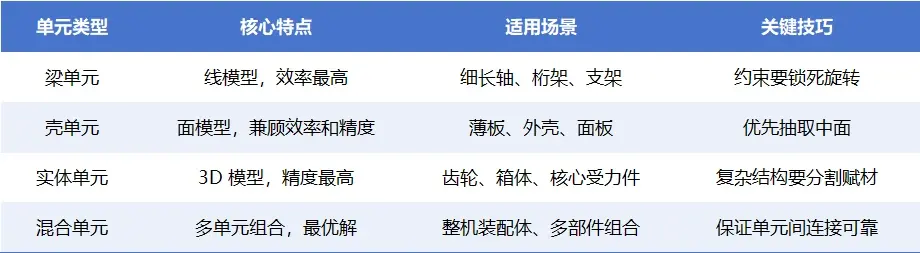

在讲具体单元前，先记住一个简单公式：单元选型 = 模型结构特点 + 计算效率 + 精度需求
简单说：细长结构（比如梁、支架）选 “简化单元”（梁 / 壳），又快又准；
复杂结构（比如齿轮、箱体）选 “精细单元”（实体），保证精度；
多部件组合（比如框架 + 薄板 + 加强筋）选 “混合单元”，兼顾效率和细节。
就像搭积木：不同零件用不同形状的积木，既稳固又不浪费材料，仿真也是一个道理

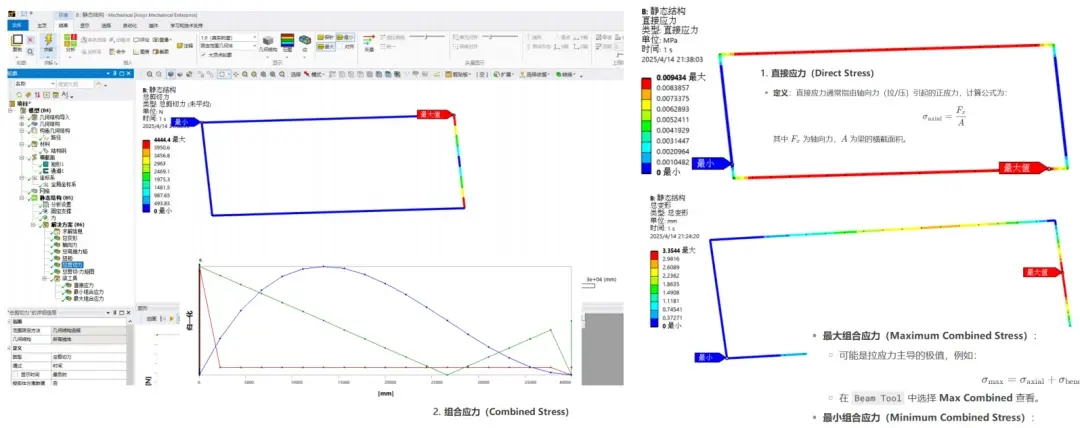

什么是梁单元？
通俗讲：只要零件的 “长度远大于截面尺寸”（比如传动轴、支架、桁架杆），都能用梁单元。它不用画完整的 3D 实体，只需用 “线” 代替，再定义截面形状（矩形、圆形、圆管等），就能快速计算受力。
核心特点：
什么时候用？
新手常见坑：固定梁时，不仅要约束平动自由度（UX, UY, UZ），还要约束转动自由度（通过“固定旋转”），否则会因机构不稳定而求解报错。

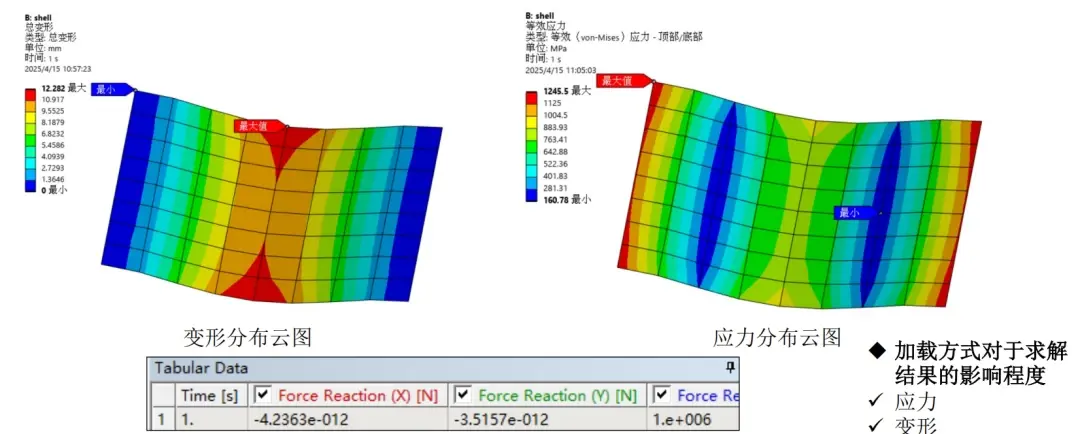

什么是壳单元？
针对 “厚度远小于长宽” 的薄板类零件（比如机壳、面板、薄钢板），用 “面” 代替 3D 实体，只需定义厚度，就能等效计算受力。比实体单元节省 80% 计算时间，精度还不打折。
核心特点：
什么时候用？
实用技巧：对于复杂曲面薄壁件，推荐用三维软件（如SolidWorks）建好壳模型直接导入，比在ANSYS里抽取中面更稳健。

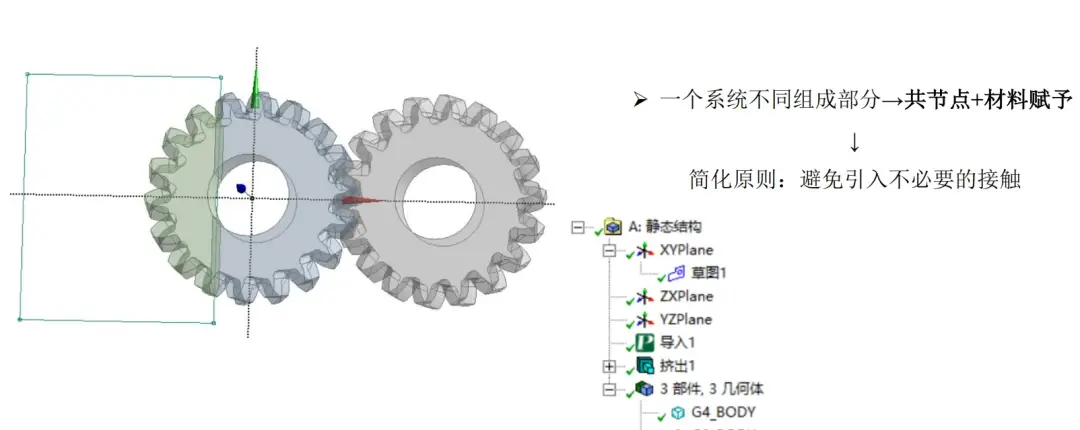

什么是实体单元？
最 “全能” 的单元，直接用 3D 实体建模，能精准计算零件内部的应力、应变，适合结构复杂、需要详细分析的核心零件。
核心特点：
什么时候用？
重要原则：实体单元计算前，务必检查网格质量。垃圾网格得出的漂亮结果，依然是垃圾结果。

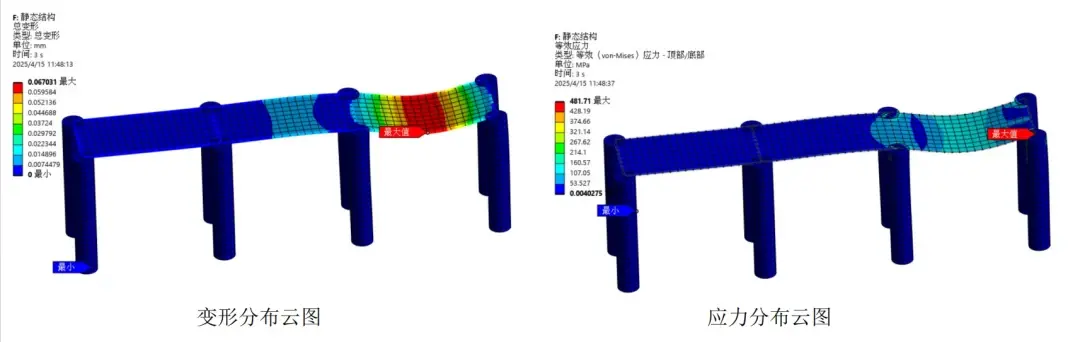

什么是混合建模？
实际工程中，产品往往是 “梁 + 壳 + 实体” 的组合（比如：实体柱子 + 壳单元面板 + 梁单元加强筋），混合建模就是让不同单元各司其职，兼顾效率和精度。
真实的工程结构往往是复合的：一个机床既有厚实的底座（实体），又有细长的支架（梁），还有外罩（壳）。这时就需要“混合建模”。
核心思想：各司其职。用最合适的单元模拟对应的结构部分。
关键挑战：不同单元间的连接。如何让壳的力传到梁上？如何让实体和壳变形协调？
ANSYS的解决方案：
很多新手觉得 ANSYS 难，其实是一开始就追求 “完美精度”，反而陷入细节陷阱。记住：
仿真就像开车，不用懂造车原理（不用死磕材料力学公式），先会 “选单元、加约束、看结果”；
新手从简单模型入手（比如一根梁、一块板），熟练后再试混合建模；
遇到 “不收敛”，先查约束（是不是没锁旋转？）、再查网格（是不是太粗？）、最后查连接（是不是没共节点？）。
静力学仿真的核心逻辑很简单：用最简单的单元，满足你的精度需求。跟着这篇文章的思路，多练 2-3 个案例，你也能从 “小白” 变成 “能独立出仿真报告” 的高手！
为了帮助大家快速掌握 ANSYS Workbench 2025R1中文版建模技巧，我们特意准备了建模操作视频 + 专属 PPT 资料！
需要的小伙伴，直接联系老师即可免费领取，解锁建模高效技巧！
写在最后
如果在操作中遇到具体问题（比如某步报错、不知道怎么分割面），欢迎在评论区留言～
点赞收藏，下次建模直接对照用！
关注我，后续更新ANSYS结构动力学教程内容入门～
