刚接触ANSYS仿真的你，是不是也曾对着复杂界面一脸懵？导入模型不知如何下手，材料参数设置反复出错，施加载荷时搞不清方向，求解后看着满屏数据不知如何解读？

别急！这篇文章专为大学生、研究生和仿真小白量身打造，基于热门的 ANSYS Workbench2025版本，结合齿轮啮合仿真实例，从理论到实操一步步拆解结构静力学分析，让你轻松入门，快速上手！

一、先搞懂：结构静力学仿真到底在做什么？

简单说，结构静力学分析就是模拟结构在 “稳定载荷” 下的受力、变形情况 —— 比如齿轮转动时的应力分布、零件受压力后的变形程度，核心是判断结构是否满足强度、刚度要求，避免设计失效。

小白必记的3个核心前提（线性分析）

材料是 “弹性的”：卸载后能恢复原状，比如钢材、铝合金这类常见工程材料；

变形是 “微小的”：结构不会因为变形太大改变自身刚度（比如小齿轮转动，不会变成 “麻花”）；

载荷是 “稳定的”：不考虑冲击力、振动等动态载荷（动态分析后续会讲）。

弹性力学5大假设（不用死记，理解就行）

连续性：材料内部没有空隙（不会出现 “空心” 却没定义的情况）；

均匀性：同一零件材料成分一致（比如钢齿轮不会部分是钢、部分是铝）；

各向同性：材料各个方向的力学性能相同（比如钢材的硬度不会 “上下不一样”）；

线弹性：应力和应变成正比（受力越大，变形越大，且比例固定）；

小变形：变形量远小于结构尺寸（比如 1 米长的轴，变形不会超过 1 厘米）

二、实操步骤：跟着做，1小时搞定齿轮静力学仿真

以 “齿轮啮合静力学分析” 为例，从软件启动到结果验证，每一步都标红重点，新增更多实用操作细节！

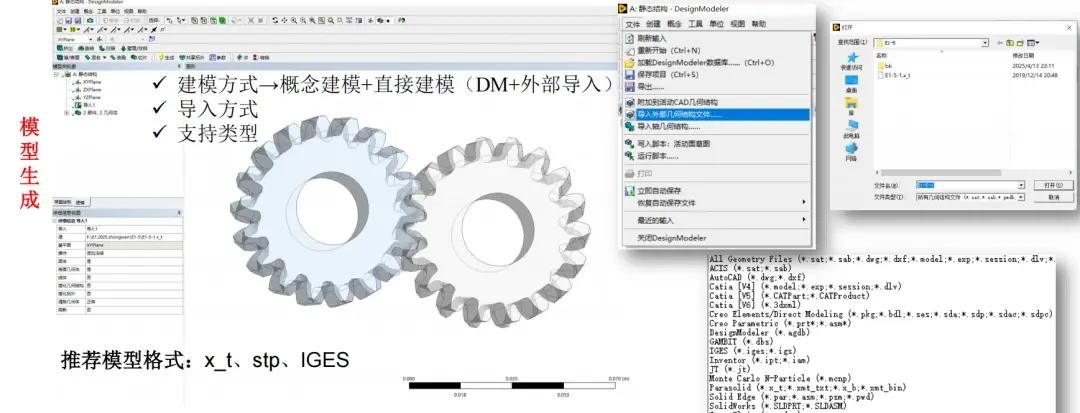

1.模型导入

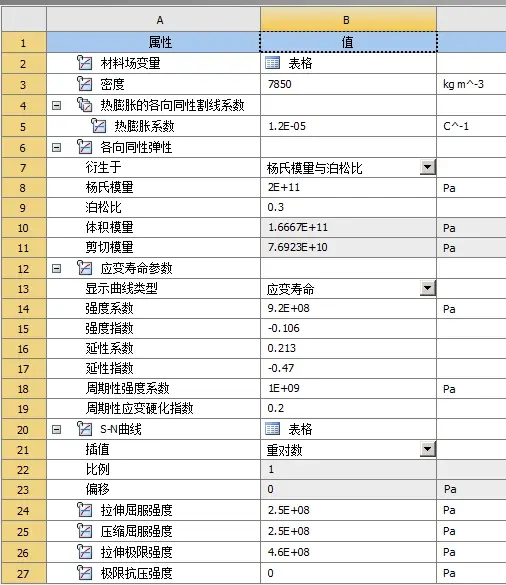

2.材料的定义

保存材料后，返回项目页，记得给模型 “分配材料”（后续在 Mechanical 中操作）

3.网格划分

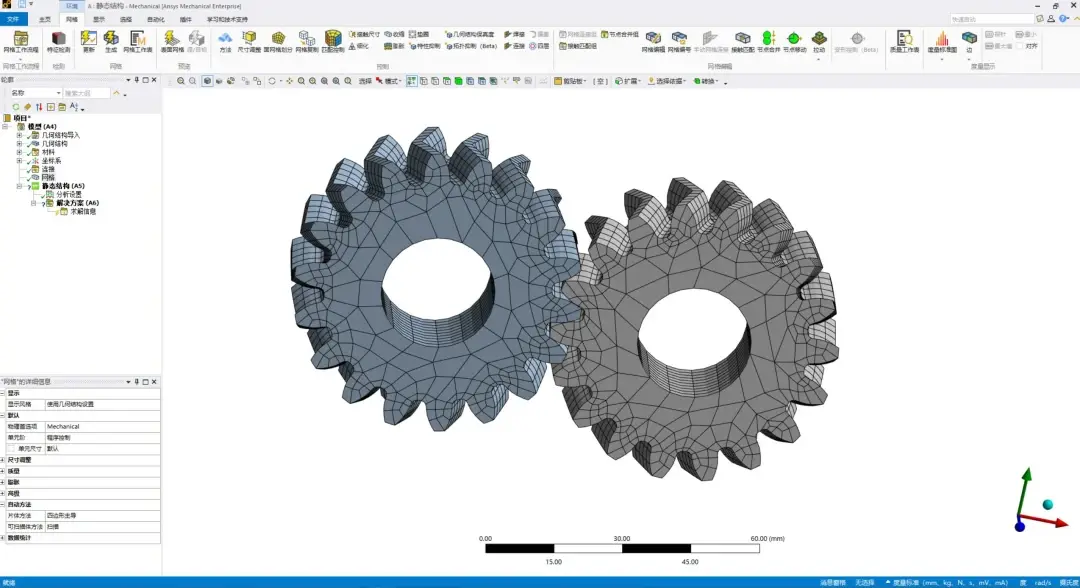

简单模型直接点击 “生成网格” 即可，网格质量可通过 “网格→质量” 查看，大于 0.3 即为合格；

应力集中区域（如齿轮齿根、螺栓孔）：右键选择 “面尺寸”，设置 3-5mm 的网格尺寸（尺寸越小越精准，但计算时间越长）；

“网格重方案”（15.00-45.00）：小白默认即可，进阶后可调整优化网格质量。

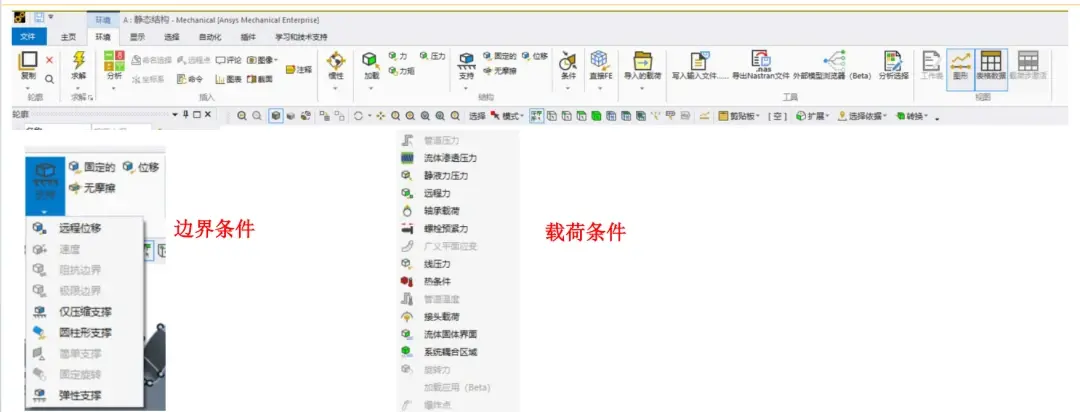

4.边界条件和载荷条件

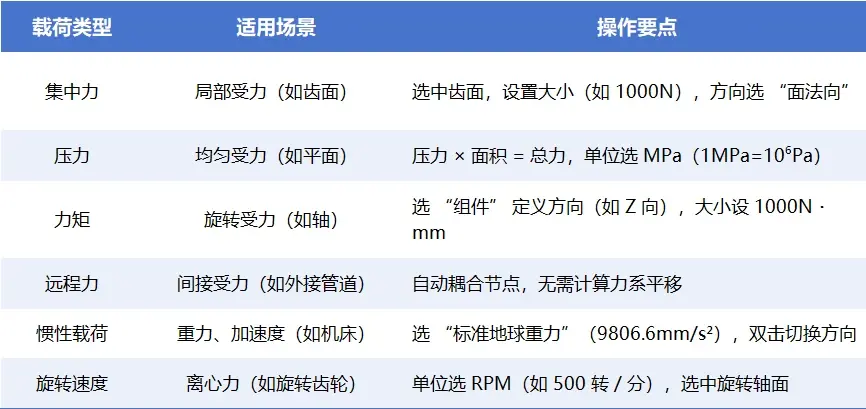

核心逻辑：模拟齿轮的真实工作状态 —— 固定内圈，齿面施加作用力。之前给大家讲了 4 种基础类型，现在补充更多实用类型，覆盖 90% 工程场景：

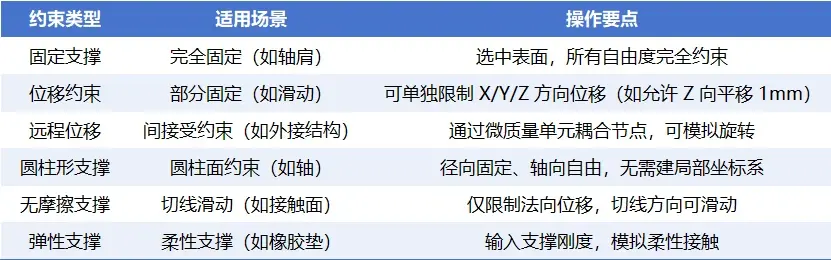

先加 “约束”（让齿轮 “固定” 在正确位置）

再加 “载荷”（模拟齿轮受力，新增惯性载荷等）

5.求解

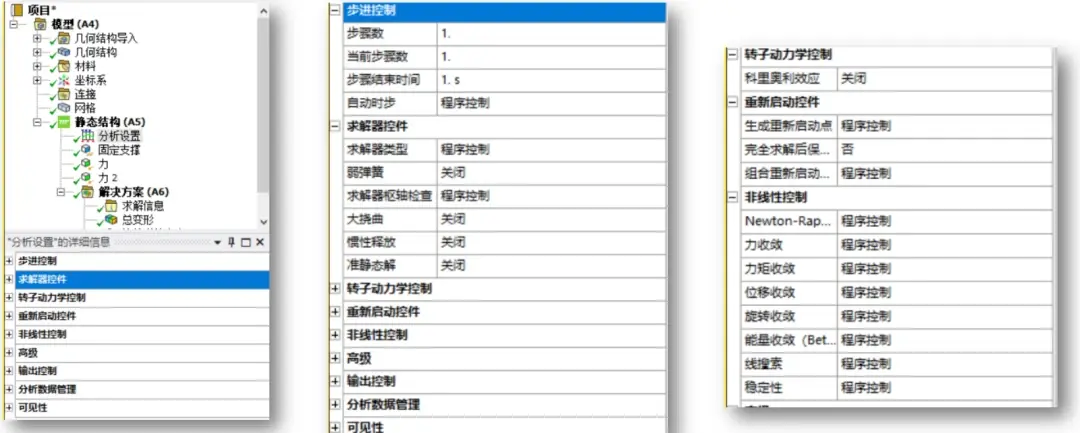

很多小白忽略这一步，导致计算报错或结果失真，重点关注这4个设置：

1：求解器类型：默认 “程序控制”，10万节点以内自动用 “叠加法”，30 万+节点用 “直接法”（无需手动改）；

2：弱弹簧：默认 “关闭”，若出现 “方程不平衡” 报错，可打开（软件自动添加微小刚度，保证求解收敛）；

3：大挠曲：默认 “关闭”（适用于小位移），若结构变形大（如橡胶件），需打开（刚度矩阵实时更新）；

4：步进控制：默认 “自动时步”，载荷变化复杂时可手动设置步骤数（如5步加载，避免突变）。

6.云图

1读懂云图

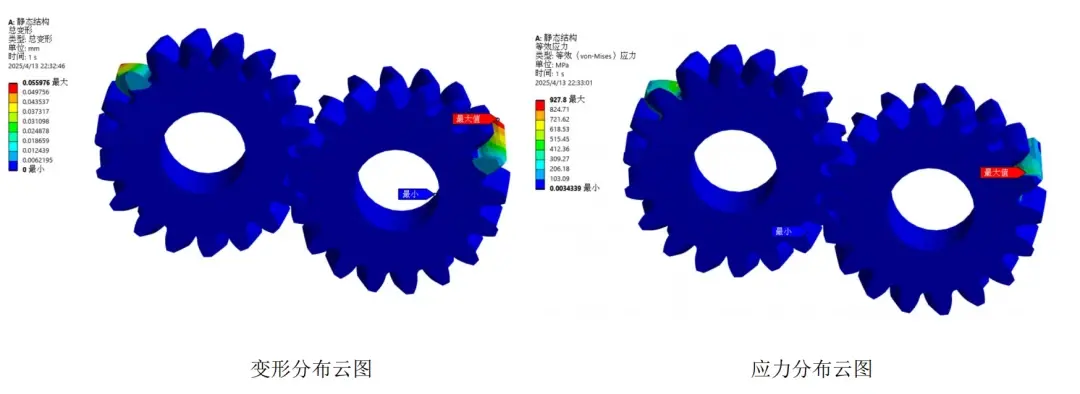

变形和应力会以彩色云图显示。颜色越暖（如红色），代表变形或应力越大。

重要提示：变形云图默认带有放大系数（如265.43倍），以便观察微小变形。

2结果评估与判断

变形：检查最大变形位置和量级是否在可接受范围内。

应力：这是安全性评估的核心。将云图中显示的最大等效应力，与你所用材料的屈服强度进行比较。

工程判断：如果最大应力远低于屈服强度，结构安全；如果接近或超过，则可能发生失效，需要考虑优化设计。

记住圣维南原理：载荷施加点附近可能会出现不真实的应力集中（应力奇异），该区域的应力结果仅供参考，应更关注结构主体区域的应力分布。

三、小白避坑指南（新增5个高频坑，90%人都犯过）

• 路径含中文：模型导入失败、求解报错→立刻修改为纯英文路径（如 D:ANSYS_ProjectGear_Simulation）；
• 材料参数输错：杨氏模量少写一个 “0”（比如写成 2.1×10¹⁰Pa）→结果会差 10 倍，务必核对单位；
• 载荷方向错误：力的方向反了→求解后变形逻辑混乱，可通过 “显示箭头” 确认方向；
• 忘记打开大挠曲：大位移模型（如薄壳）求解结果失真→变形大时务必打开 “大挠曲”；
• 惯性载荷单独施加：惯性载荷（如重力）不能只给单个零件加→软件会自动施加到所有模型，无需单独选择；
• 网格质量太差：网格质量低于 0.3→加密应力集中区域网格，或调整网格划分方案。

四、给学习者的建议

从简入繁：先从悬臂梁、简支梁等经典理论解已知的简单模型练起，验证仿真结果是否正确，建立信心。

理解 > 点击：明白每一个设置背后的物理意义，远比记住操作步骤更重要。

善用资源：ANSYS自带的Help文档是最权威的教科书。各大技术论坛和社区有大量案例和答疑。ANSYS自带的Help文档是最权威的教科书。各大技术论坛和社区有大量案例和答疑。

接受迭代：仿真很少一次成功。网格不合适、约束错误、载荷不对都可能导致结果异常。调试和解决问题的过程，正是能力提升最快的时候。
