ANSYS Ncode材料疲劳性能曲线估算方法

Ncode作为一款高级结构疲劳计算软件，基于大量的试验数据，具备估计金属材料疲劳性能的曲线功能。用户可以在Ncode的计算引擎中，右键选择材料映射功能，则进入到材料编辑界面，在该界面即可实现对常见金属材料疲劳性能的估计。如图所示：

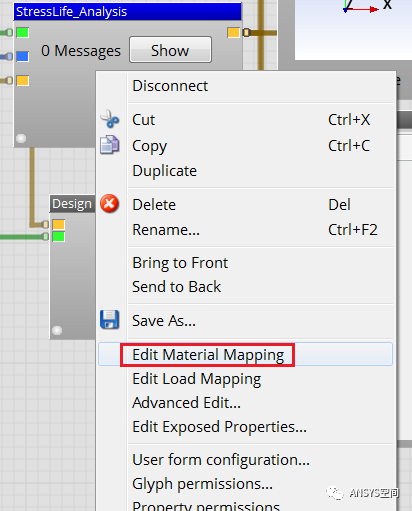

图 进入材料映射编辑环境

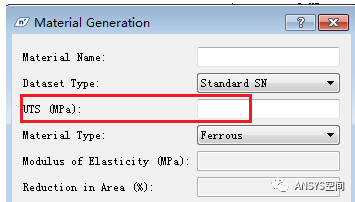

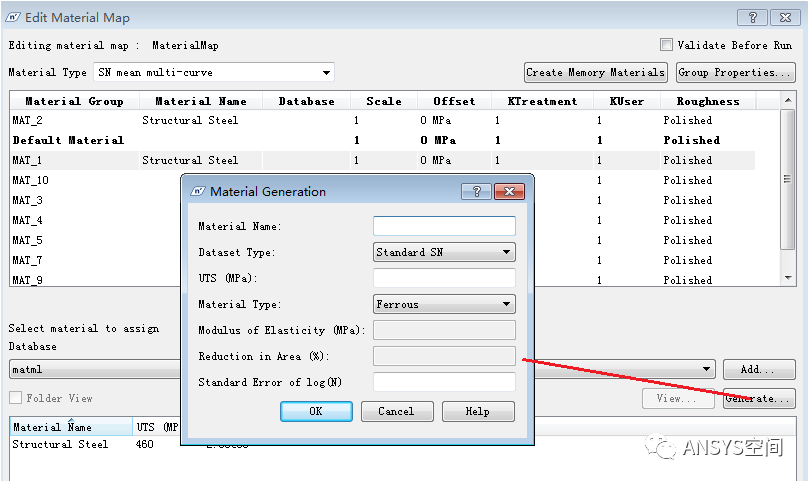

图 估计材料疲劳性能曲线设置面板


估计疲劳曲线的基本原理

已知疲劳极限Sf和材料极限强度UTS,则S-N曲线可以使用下述方法做偏于保守的估计。

假设S-N曲线的关系为幂函数，即

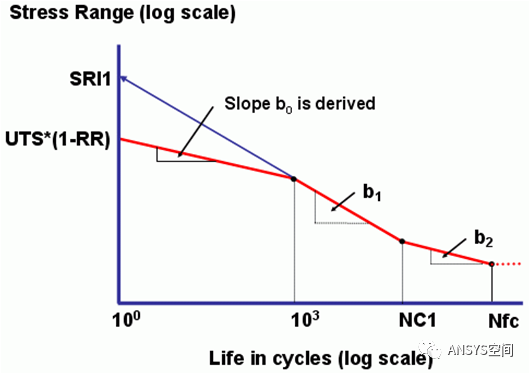

图  多线段SN曲线模型

下面以有色金属的估算过程进行原理讲解

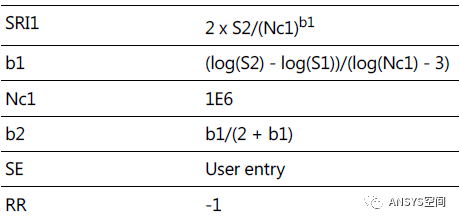

用户只需要输入有色金属的抗拉极限强度，则程序会计算得到

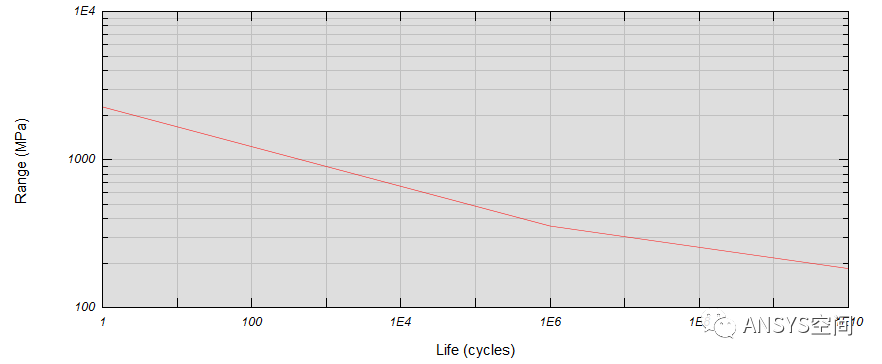

多线段SN曲线模型，所需要的估算参数。如下所示，为抗拉极限强度为500MPa，估算得到的SN曲线。


说明：如果有试验条件，建议还是做疲劳试验，估算方法得到材料性能曲线参数，只能做估算计算，无法进行较为准确的疲劳寿命计算。
