ANSYS Ncode材料疲劳性能分析

Ncode作为一款高级结构疲劳计算软件,基于大量的试验数据,具备估计金属材料疲劳性能的曲线功能。用户可以在Ncode的计算引擎中,右键选择材料映射功能,则进入到材料编辑界面,在该界面即可实现对常见金属材料疲劳性能的估计。如图所示。

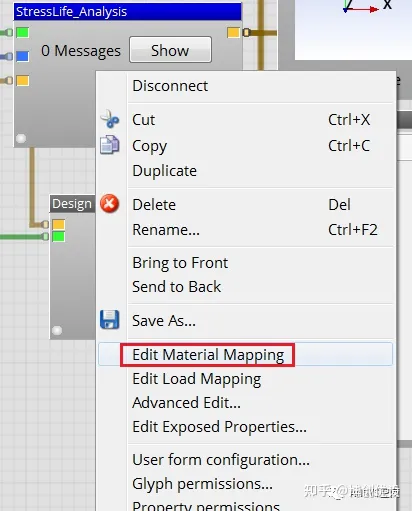

图 进入材料映射编辑环境

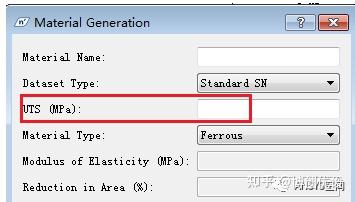

图 估计材料疲劳性能曲线设置面板

估计疲劳曲线的基本原理

已知疲劳极限Sf和材料极限强度UTS,则S-N曲线可以使用下述方法做偏于保守的估计。

假设S-N曲线的关系为幂函数,即

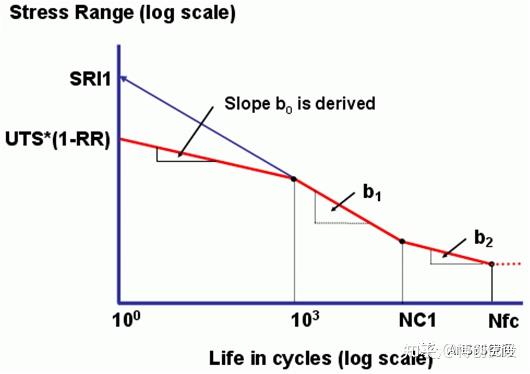

图 多线段SN曲线模型

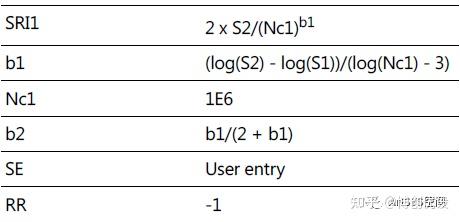

下面以有色金属的估算过程进行原理讲解


用户只需要输入有色金属的抗拉极限强度,则程序会计算得到多线段SN曲线模型,所需要的估算参数。如下所示,为抗拉极限强度为500MPa,估算得到的SN曲线。
