Abaqus Cohesive单元传热仿真COH2D4T用法，附模型文件

本篇文章将从操作步骤以及例子结果两个重点来详细介绍Abaqus中Cohesive单元传热分析案例，文末附有模型文件的获取方式。

首先来介绍一下Abaqus 2020的相关知识点：

Abaqus 2020中Cohesive单元可以传热，二维模型-显示分析可以使用通用接触

Abaqus 2020新功能：

-耦合温度位移内聚元件（COH2D4T、COH3D6T、COH2D8T和COHAX4T）可用于完全耦合的热过程中。你可以定义内聚元素的热相互作用本构行为。

-温度-孔隙压力耦合粘性元素（COD2D4PT、COD3D6PT、COD3D8PT和CODAX4PT）可用于土壤程序。可以定义内聚元素的流体本构行为。也可以定义间隙流体的热对流行为。

介绍Abaqus中Cohesive单元传热分析的步骤

1.Cohesive属性里设置：

密度/热膨胀系数/比热容（跟普通材料一致）;

牵引-分离刚度（必须设置）;

损伤起始及演化（可以不设置）；

2. 设置COH2D4单元；

3. 导出inp文件

4. 修改inp文件：

改为COH2D4T单元，

为Cohesive属性添加*GAP CONDUCTANCE；

Abaqus中Cohesive单元传热的例子结果

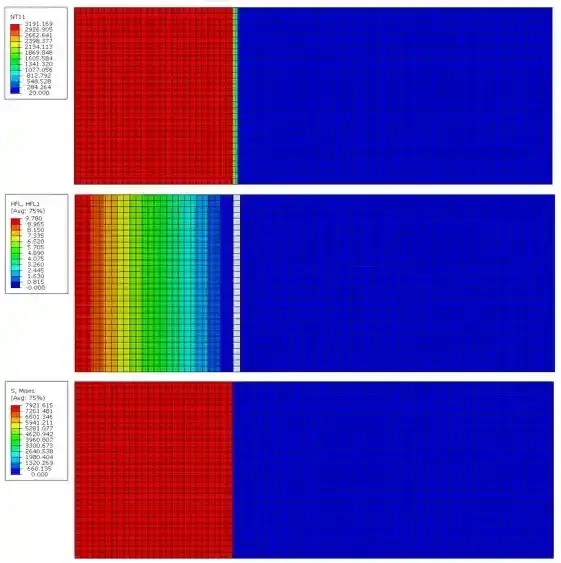

1.含有COH2D4单元，并未修改inp文件

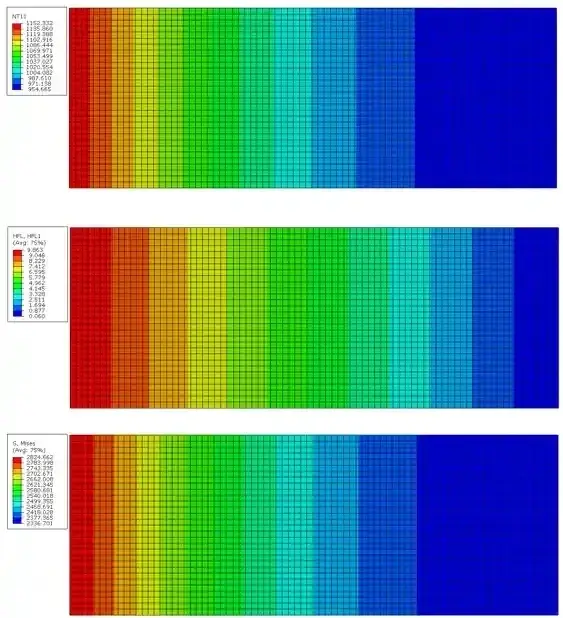

2.不含Cohesive单元（把Cohesive单元属性及网格属性改为普通材料）

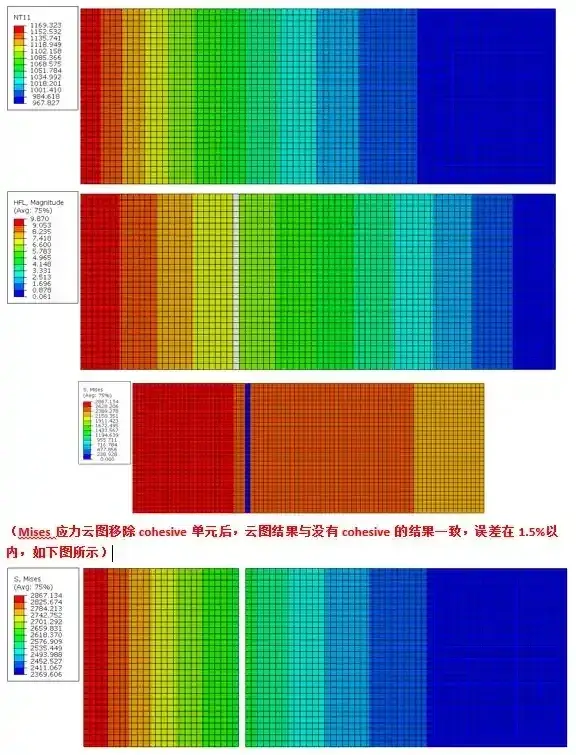

3.含有COH2D4单元，并修改inp文件

单元修改为COH2D4T，截面属性里添加*GAP CONDUCTANCE，热膨胀系数改为和普通材料一样

结论：基于COH2D4T单元的传热结果正确/整个模型的应力云图分布正确。
