abaqus2020中COH2D4T单元的传热模拟分析

ABAQUS2020 :cohesive单元可以传热,二维模型-显示分析可以使用通用接触


1. cohesive属性里设置:

密度/热膨胀系数/比热容(跟普通材料一致);

牵引-分离刚度(必须设置);

损伤起始及演化(可以不设置);


2. 设置COH2D4单元;


3. 导出inp文件


4. 修改inp文件:

改为COH2D4T单元,

为cohesive属性添加*GAP CONDUCTANCE;



例子结果:

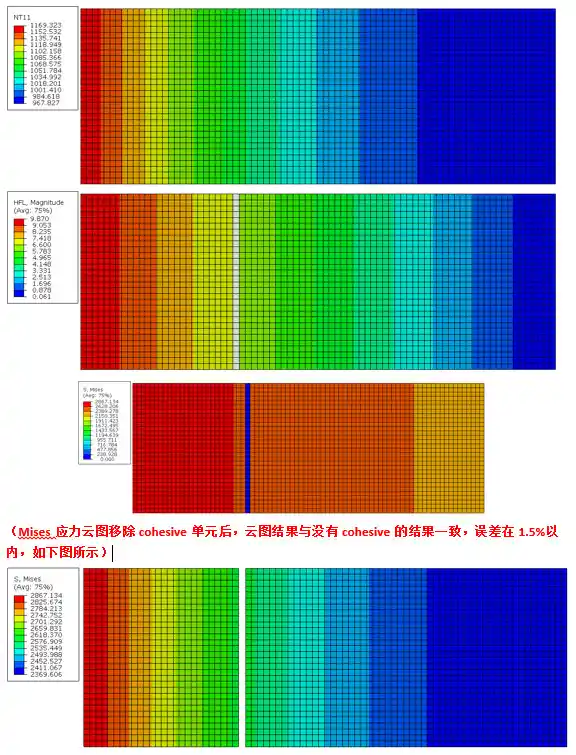

1 含有COH2D4单元,并未修改inp文件


abaqus2020中cohesive单元传热(COH2D4T)--原创例子(附模型)的图2

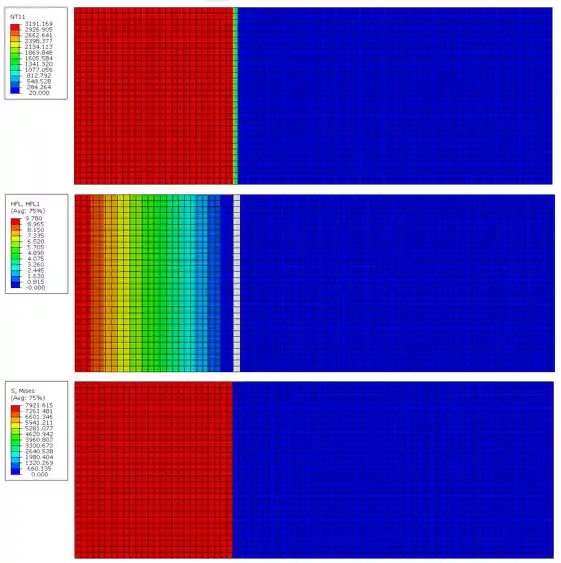

2 不含cohesive单元(把cohesive单元属性及网格属性改为普通材料)




3 含有COH2D4单元,并修改inp文件

——单元修改为COH2D4T,截面属性里添加*GAP CONDUCTANCE,热膨胀系数改为和普通材料一样


结论:基于COH2D4T单元的传热结果正确/整个模型的应力云图分布正确。
