hypermesh联合abaqus做电池包静强度仿真，流程梳理

inp文件下载：看结尾。

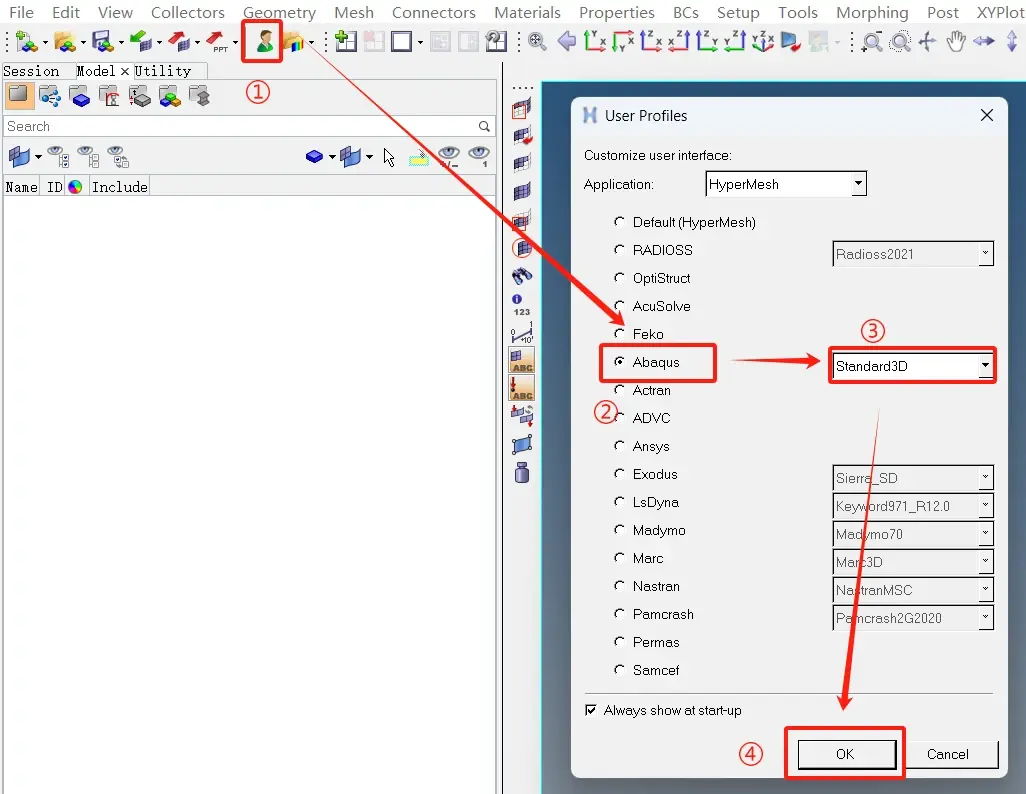

一、软件模块选择：在打开hypermesh后，点击User Profiles，选择Abaqus模块，选择Standard3D,最后点击OK。

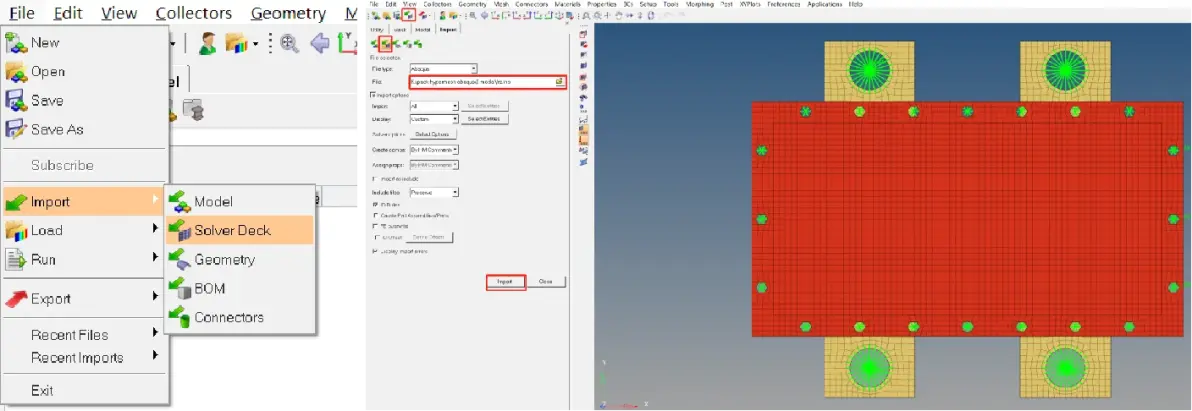

二、模型导入：在完成模块选择后，依次选择File>Import>Geomentry>Select files(选择之前保存的模态模型fre.inp）>Import(最后点击导入）。

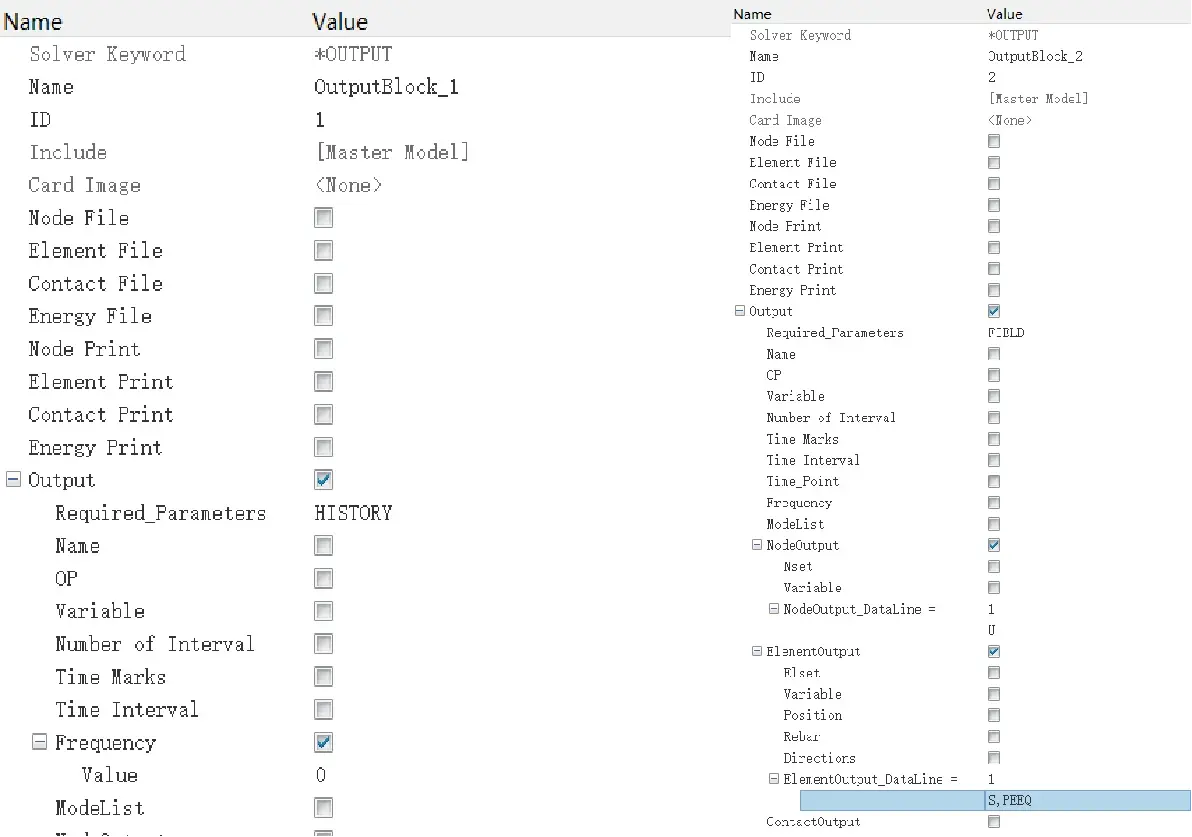

三、输出设置：在导入的fre.inp基础上，更改输出设置。Output Block_1卡片设置：Output>Required_parameters设定为HISTORY，Frequency设定Value为0。Output Block_1卡片设置：Output>Required_parameters设定为FIELD，NodeOutput设定NodeOutput_DataLine=1下输入U（表示输出位移），ElementOutput设定ElementOutput_DataLine=1下输入S，PEEQ（表示输出应力和应变）。

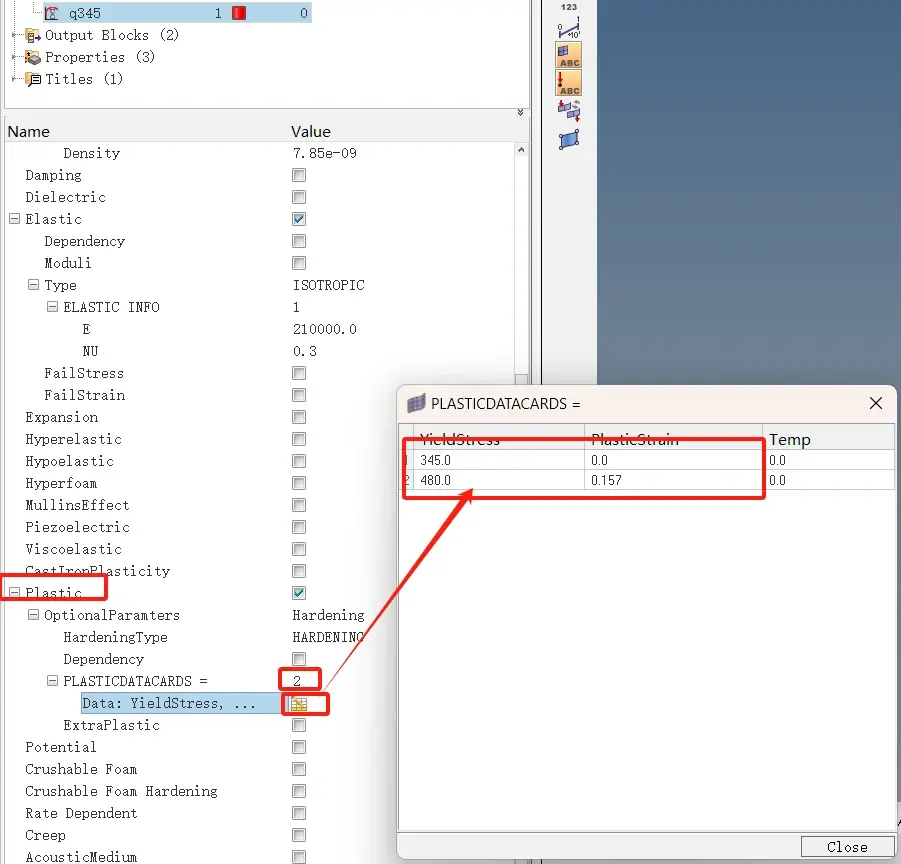

四、材料设置：模态分析中的材料是最简化，想要更准确的模拟实际，材料应该输入更准确的数据--应力应变曲线（一般由实验所得工程应力应变经公式转化为真实应力应变输入）。这也不搞这么复杂，只需要知道材料的几个参数，拟合一条简单的曲线。在模态分析设置中的材料基础上，添加屈服强度、抗拉强度和断裂伸长率即可。打开材料卡片，选择Plastic>PLASTICDATACARDS=2,在表格里写入应力345，应变0；应力480，应变0.157。（有多少行数据，就把2变成多少就行）

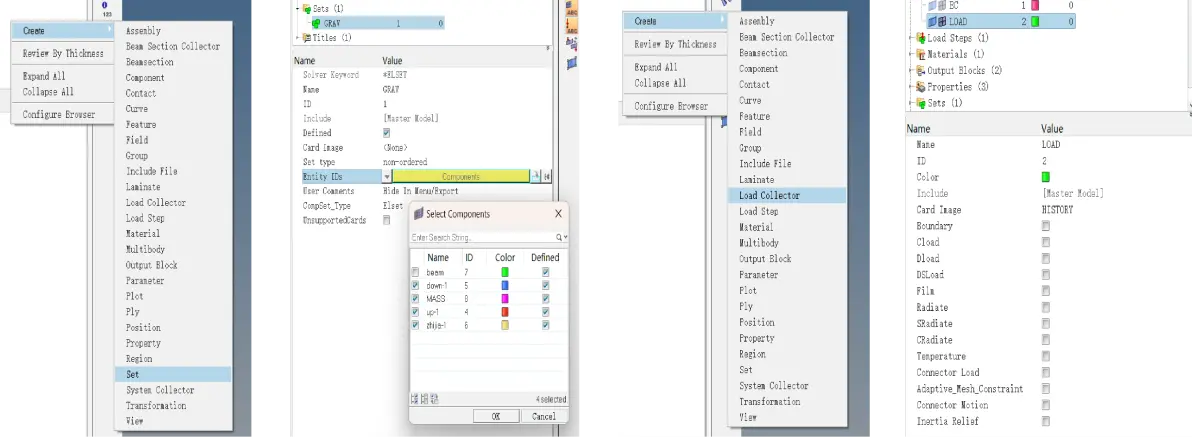

五、工况设置：根据工程经验，一般会对电池包施加不同方向的加速度静载，模拟加速、制动、颠簸和转弯等工况，下面只针对Z向模拟颠簸或过凹坑做Z-3G的设置分析，其他方向雷同。第一步，创建Set集：在左侧树状图浏览器空白处右击，Create>Set(重命名为GRAV);第二步，设置Set卡片：Entity IDs>Components(选择所有组件）；第三步，在左侧树状图浏览器空白处右击，Create>Load Collector（重命名称为LOAD）,且更改Card Imag>HISTORY。

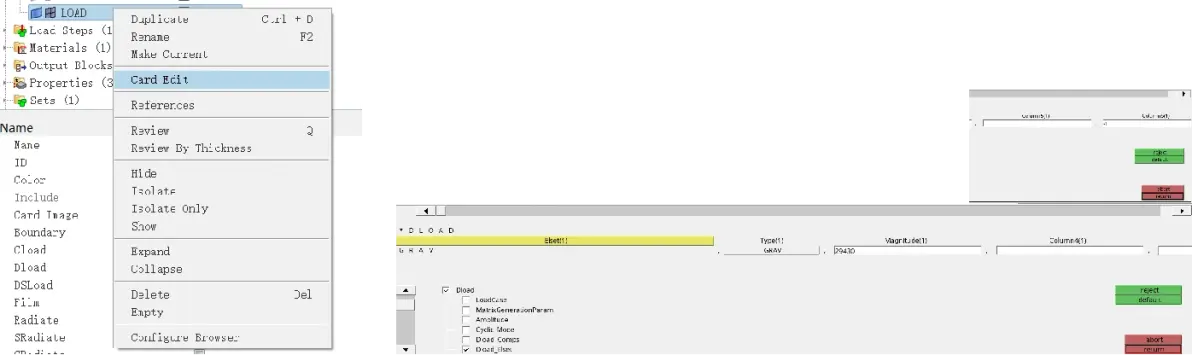

六、工况设置：第四步，右击LOAD，选择Card Edit；在底部面板中选择Dload>Dload_Elset,ELset选择GRAVset集，Type选择GRAV，Magnitude输入29430（9810是一个重力加速度，3G就是9810X3=29430) ，点击面板左上角箭头，找到Column6（表示Z方向），下方选择-1（表示Z的负方向加载），最后点击return。

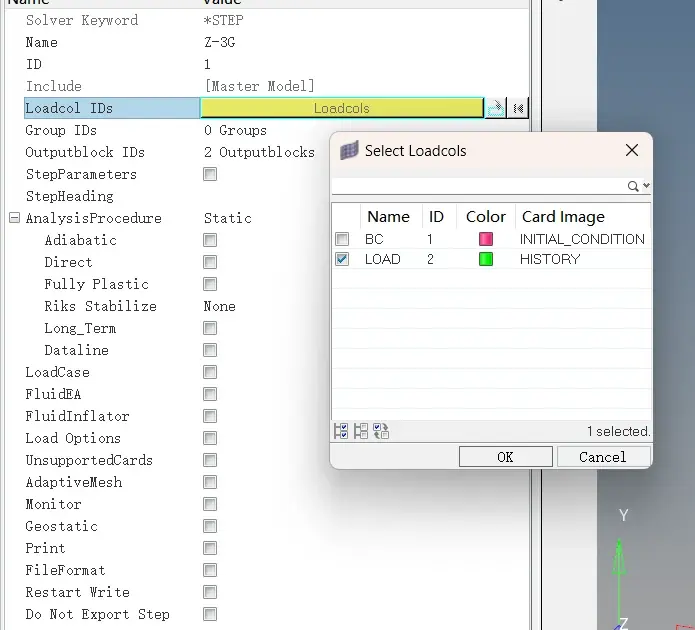

七、分析步设置：在左侧树状图浏览器中找到Load Steps,点击fre，下方会出现分析步编辑卡片页面。把Name改成Z-3G，Load IDs 加载LOAD，AnalysisProcedure选择Static，其他默认就可以。

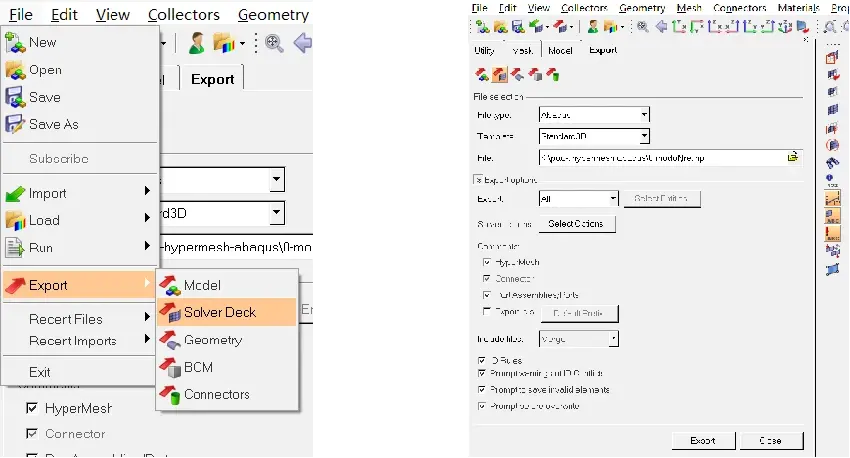

八、导出与计算：通过File->Export->Solver Deck导出inp文件。导出到提前创建好的文件夹中（文件夹名称不能用中文或特殊符号）

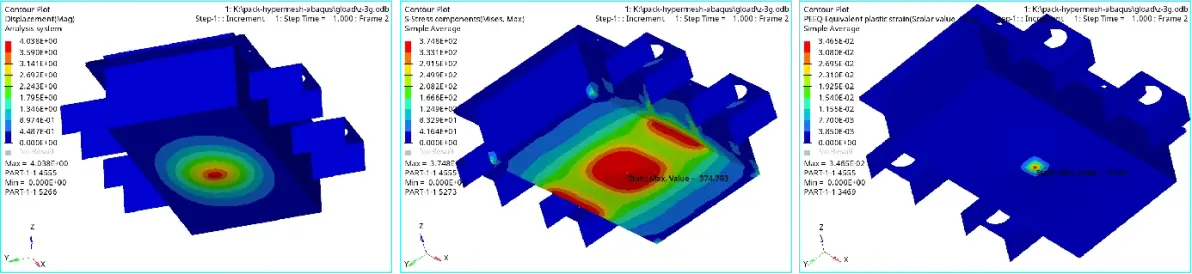

九、分析结果展示：依次是位移变形结果4.038mm-应力结果374.8MPa-应变结果0.035。材料屈服是345MPa,超过了屈服，产生了塑性变形（永久变形）。这里最大点在中心，因为中心处加载了一个质点，一般不会在这里加载的。这里只是演示加载质点这一步骤。

静强度inp文件：

链接: https://pan.baidu.com/s/1hwFEtlZCqoeY77648ow-vA

提取码: 三联关注后私发666

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
