新能源电池包强度仿真:Abaqus求解器边界条件一键设置脚本

新国标GB38083-2022(代替GB/T 31467.3-2015)中对新能源电池pack的结构强度进行了强制性的要求。在设计阶段,各主机厂都将电池pack需通过国标强度仿真(包括挤压、随机振动、冲击和模拟碰撞等工况)作为必要条件。本脚本针对abaqus求解器开发,可一键完成电池pack国标要求工况边界条件的设置,可极大提高FEA工程人员的效率,减轻工作负担。



脚本使用方法:

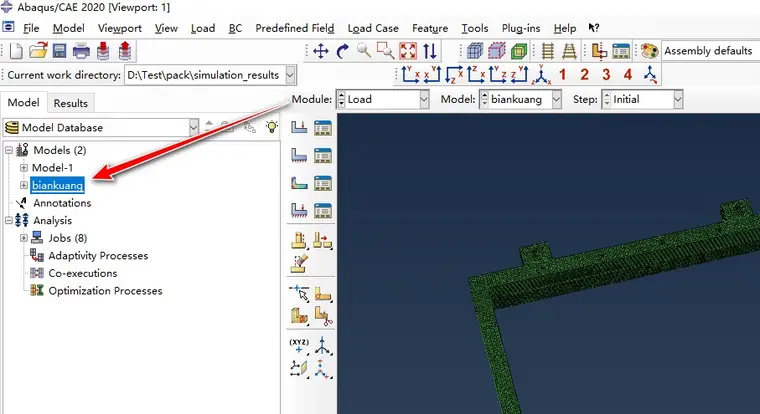

1、将前处理软件生成的*.inp网格文件导入abaqus中打开。(注1)

新能源电池包国标强度仿真abaqus求解器边界条件一键设置脚本的图1

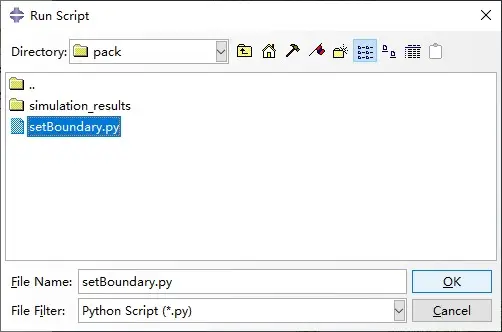

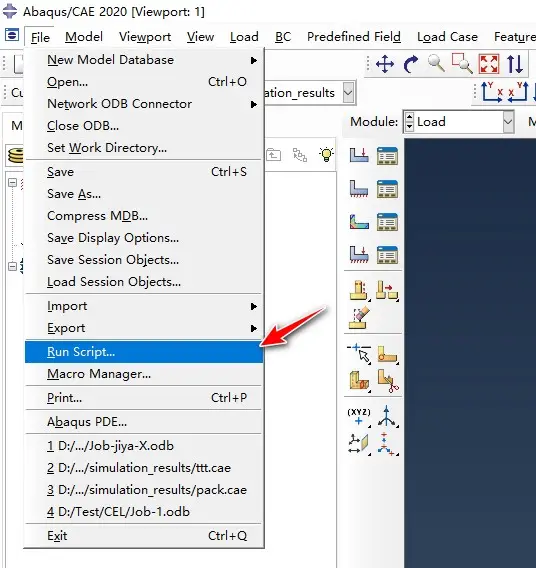

2、通过abaqus菜单栏file→run script选择脚本运行

新能源电池包国标强度仿真abaqus求解器边界条件一键设置脚本的图2

新能源电池包国标强度仿真abaqus求解器边界条件一键设置脚本的图3

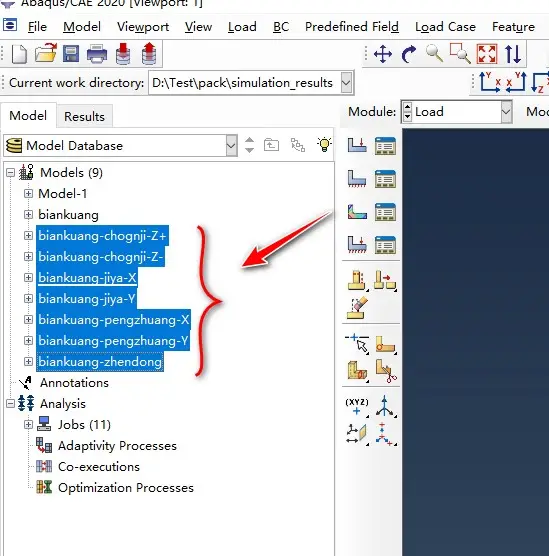

3、脚本运行完毕分别生成不同工况的模型,并已完成边界条件的设置和创建相应job,直接提交计算即可。(注2)

新能源电池包国标强度仿真abaqus求解器边界条件一键设置脚本的图4

新能源电池包国标强度仿真abaqus求解器边界条件一键设置脚本的图5


注1:在前处理软件中需要将模型固定点包含到一个set中,并命名为SET-1,脚本会识别该set施加固定约束。在前处理软件中应完成材料、壳单元厚度、螺栓焊缝等除边界条件以外的其他设置。脚本会自动创建一个通用接触(包含接触属性,摩擦系数0.15),除此之外的其他接触仍需在前处理中设置好。


注2:挤压工况包括X、Y两个方向,脚本会自动创建挤压柱和刚性墙体,但由于电池pack的尺寸与空间位置不同,挤压柱和墙体的位置需在abaqus的Assembly模块中手动调整到合适位置,适应不同电池包,再提交计算。除挤压以外的其他工况不用做任何修改,直接提交计算即可。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
