电池包仿真经验精华总结

电池包前处理

壳单元NASTRAN模块下采用壳单元TRIA3和QUAD4对钣金件进行网格划分;在ABAQUS中采用S3R和S4R对钣金件进行网格划分,实体单元则尽量采用C3D8R。

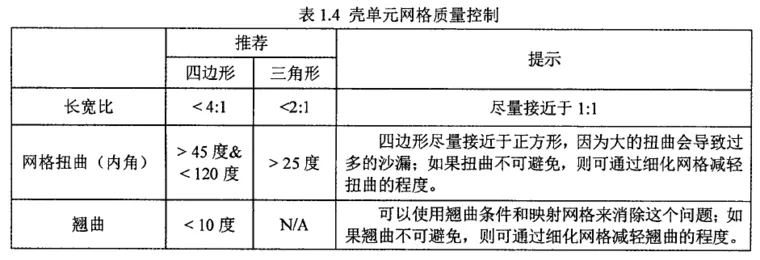

网格处理标准:




QI值越小表示网格质量越好。    QualityIndex面板检测网格质量,其综合质量指标值QI=0.01,可认为整体网格质量是最理想的。

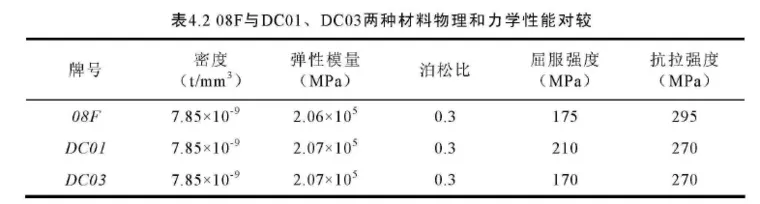

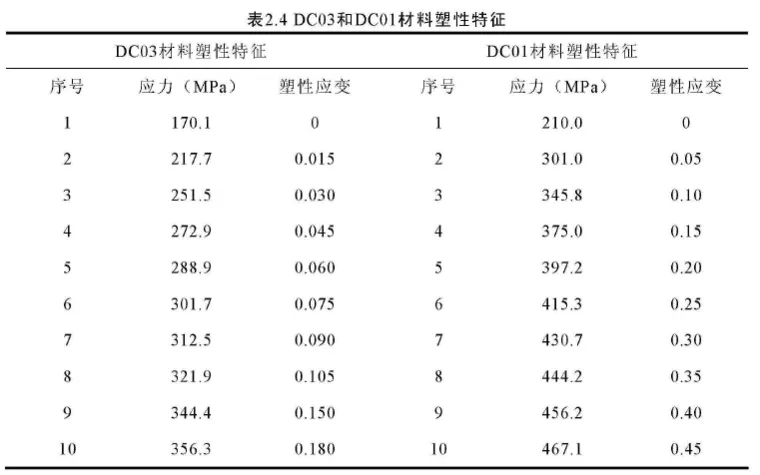

电池包常用材料特性:

电池包仿真经验汇总-持续完善的图2

电池包仿真经验汇总-持续完善的图3

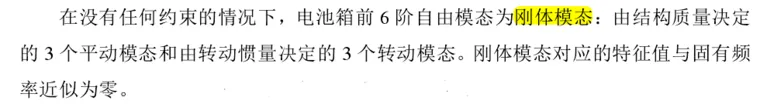

自由模态分析:

电池包仿真经验汇总-持续完善的图4

电池包仿真经验汇总-持续完善的图5

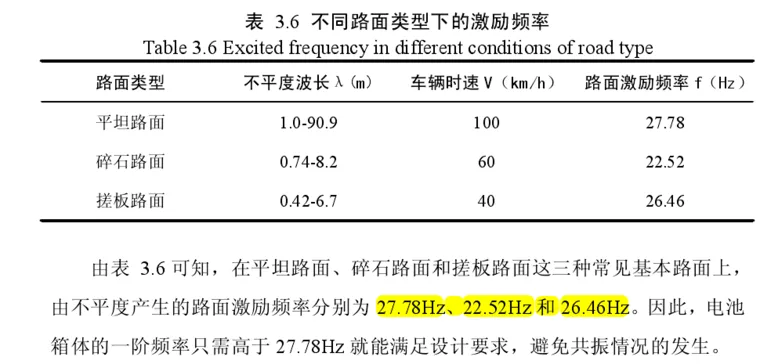

激励范围17HZ-25HZ,参考《QC/T 989-2014 电动汽车动力蓄电池系统通用要求》及《QC/T 413-2002汽车电气设备基本技术条件》,电池包的第一阶固有频率应高于30HZ为佳。

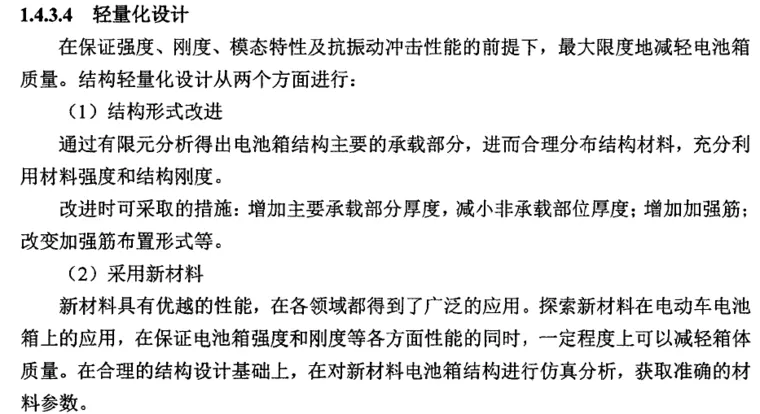

电池包轻量化设计原则:



正弦振动试验常用的是正弦定频试验和正弦扫频试验。

电池包安装固定点建议6-10个。




免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
