现在给大家推荐一款由木木自研的小工具：TransferMatrix，主要用于导出 Abaqus 中各种刚度矩阵，方便和自研的程序进行实时对比，基于 Pyside6 搭建的软件界面，用户仅需导入 inp 文件，就可以自动调用电脑内的 Abaqus 进行计算分析，不受限于 Abaqus 版本，可以导出：

1. 单元刚度矩阵

2. 单元质量矩阵

3. 单元分布节点荷载列阵

4. 整体刚度矩阵

5. 整体质量矩阵

6. 可选是否导出后打开 Matlab ，并保存为 mat 文件

7. 默认保存的格式为 csv，用户可以直接在TransferMatrix 中查看

8. 可选是否保存整体刚度/质量矩阵为稀疏矩阵/全矩阵形式

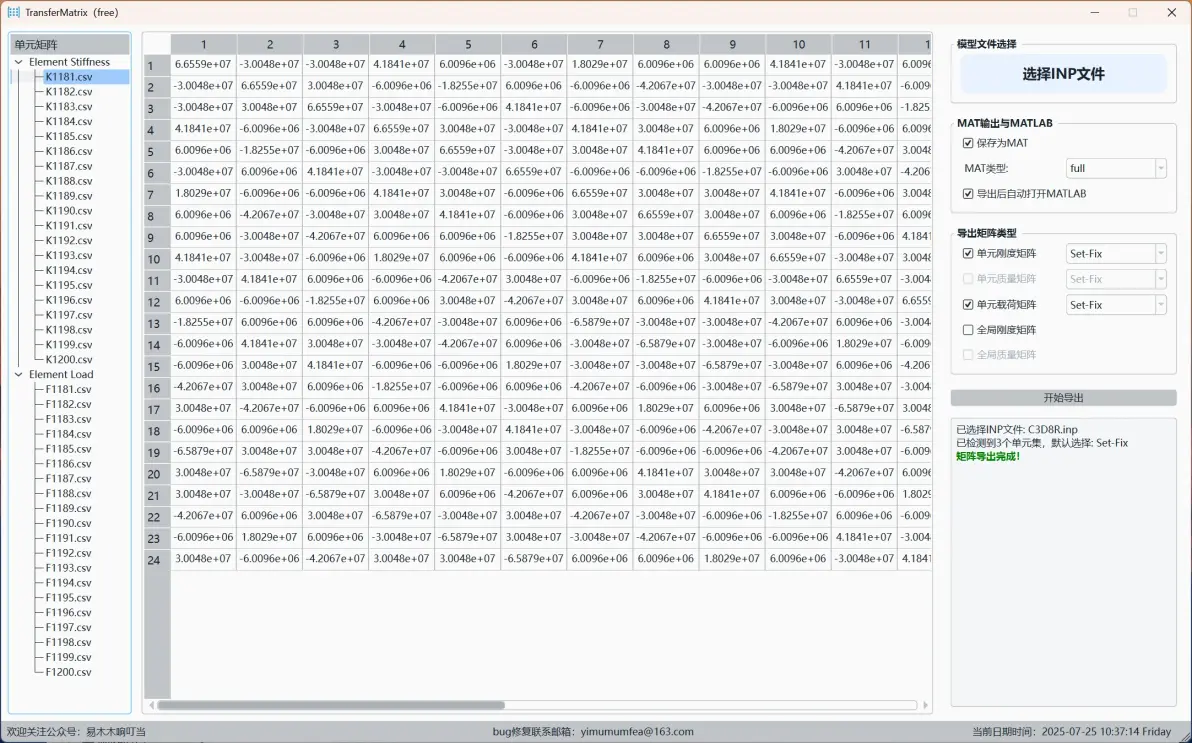

软件界面见下图：

TransferMatrix界面

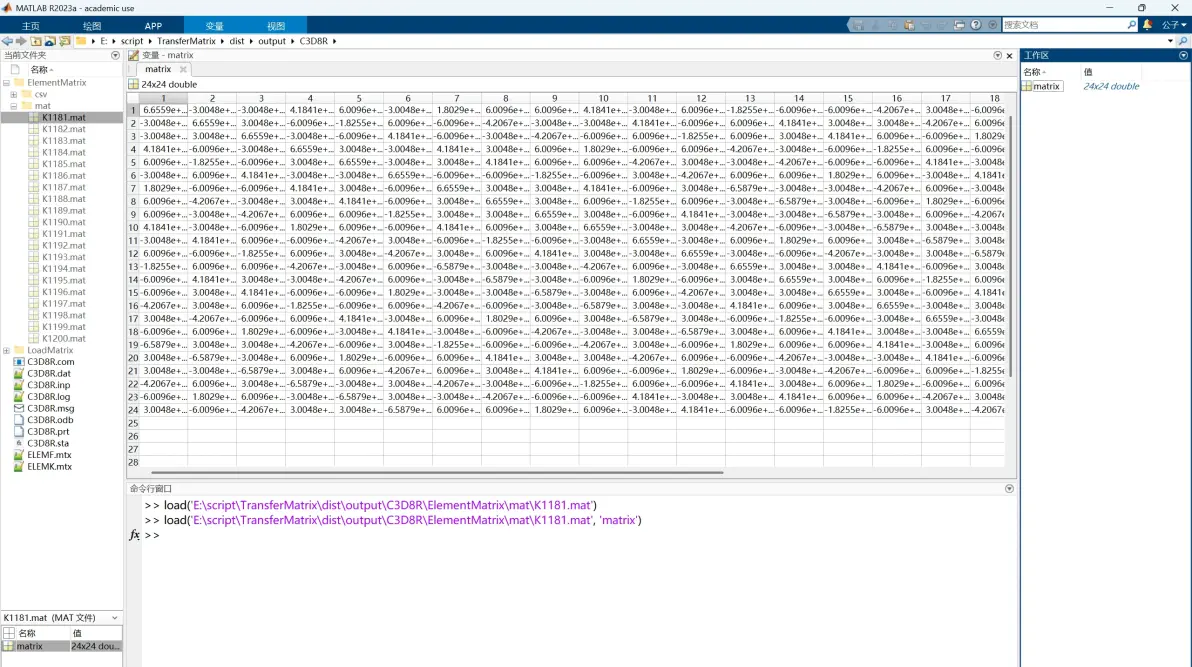

若勾选导出后打开matlab，可直接查看：

导出至Matlab中

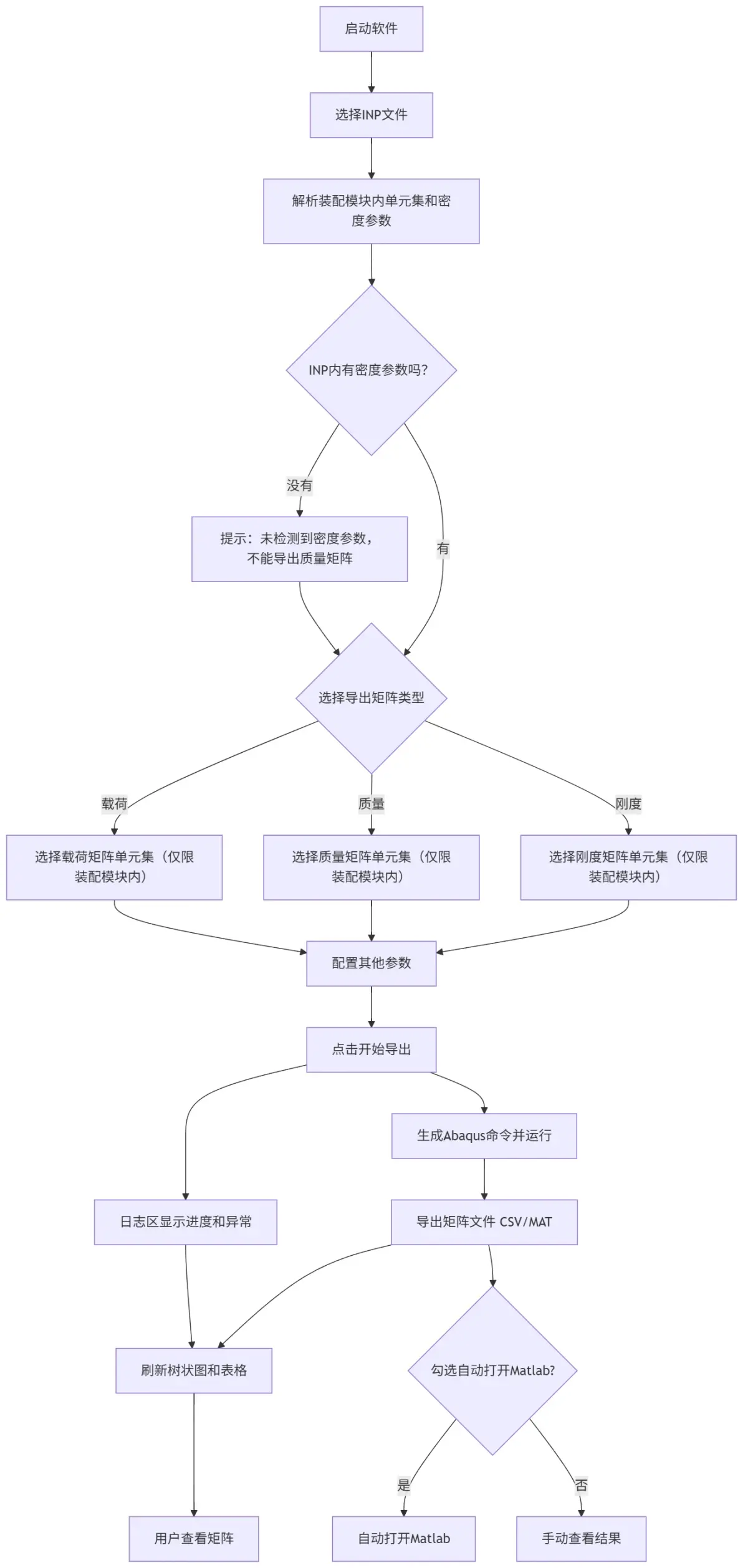

软件实现原理

原理介绍

使用注意事项

1. 软件启动速度较慢，需要有点耐心，鄙人对于 PySide 的打包技术认识有限

2. 若 inp 文件内没有密度参数，是不能导出质量矩阵的，建议在动力类型的分析步中进行导出质量矩阵

3. 非协调单元和杂交单元只能输出质量矩阵

4. 在输出载荷列阵时，Abaqus 产生的是单元节点的分布载荷，如果没有这中载荷类型，也是无法导出的

5. 建议再导入 inp 文件之前，确保这个文件能在 Abaqus 上跑通，本软件只是负责转换刚度矩阵

6. 不支持在TransferMatrix 中查看整体刚度/质量矩阵，因为一般情况下全局矩阵尺寸很大，可选择导出至 Matlab 中进行查看

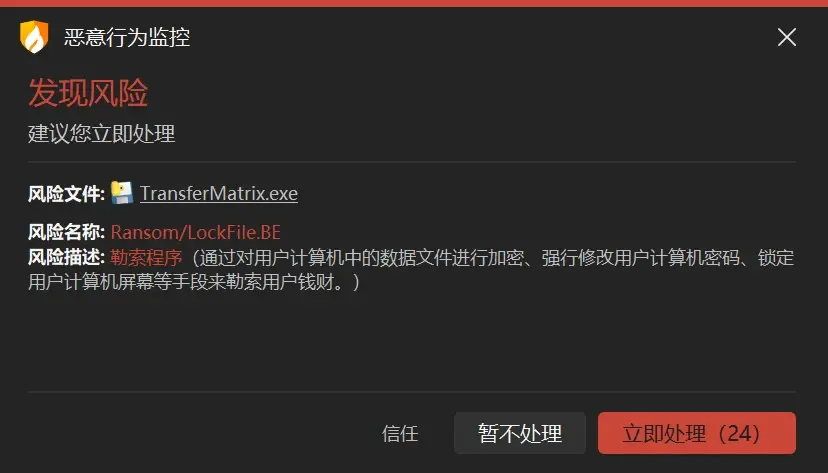

7. 如果出现风险提示，请选择信任：

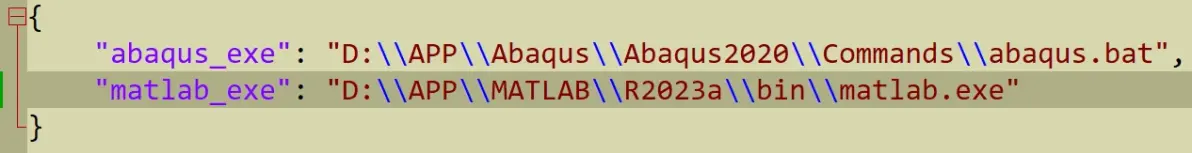

8. 软件同级目录放置的config.json文件，里面配置的是本地的 abaqus.bat 和 matlab.exe 目录，建议用 everything 工具搜索出这两个的安装位置，复制进去即可。这样做的目的是避免全局检索两者的位置，占用时间。

获取方法

点击下方小程序，输入：TransferMatrix，即可获取下载链接。

本软件完全免费，使用过程中出现 bug，请联系邮箱：yimumumfea@163.com
