Altium Designer逆向操作：从Gerber文件反向转成PCB（详细图文）

想将一款GerBer文件转成PCB方便查看，按照网上找的教程(用altium designer将Gerber文件反向生成PCB - LcdBBS)却总是有这样或者那样的错误，例如没有定义层，或者是没有定义层顺序。最后发现估计网上的教程只适合AD或 protel 本公司产品生成的gerber，那样导入很方便。

但画PCB的软件这么多，那能这么顺心，我的这款就是 PADS 生成的Gerber，于是按照出现的错误提示，从新研究了一下如何gerber转PCB，并做成一个文档以方便大家。我估计能适用于大部分软件生成的gerber。

闲话少说，步骤如下：

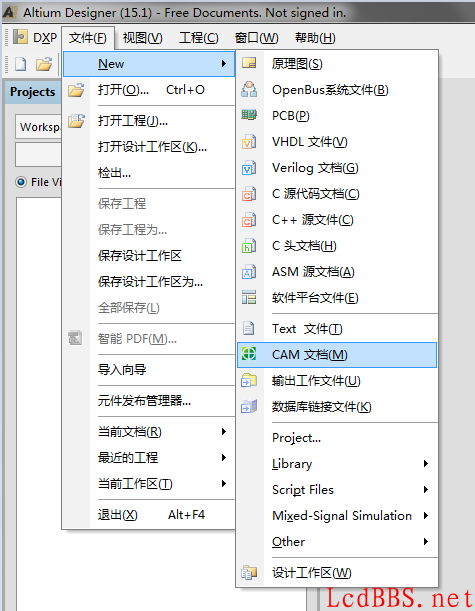

1.打开Altium Designer，俗称AD，新建一个 CAM  文件文档.

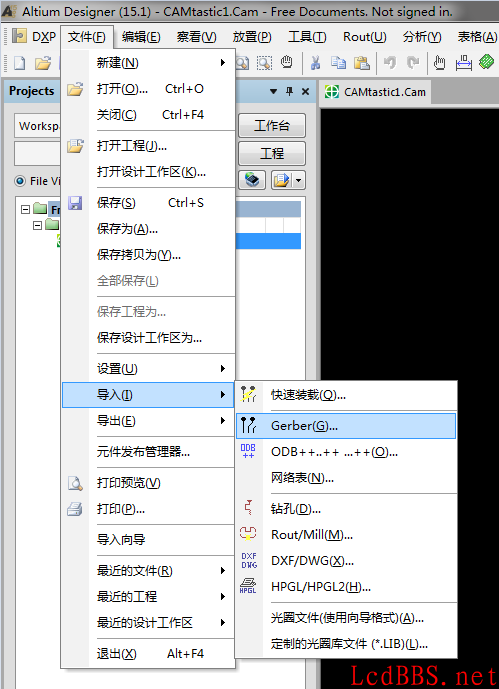

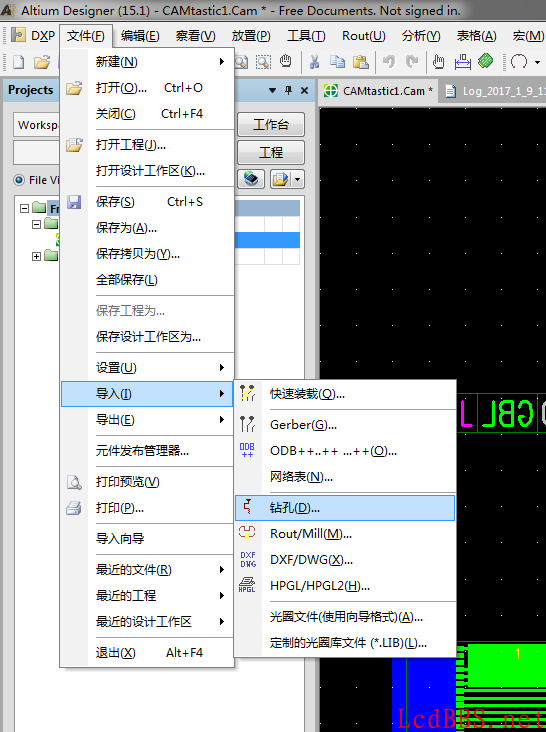

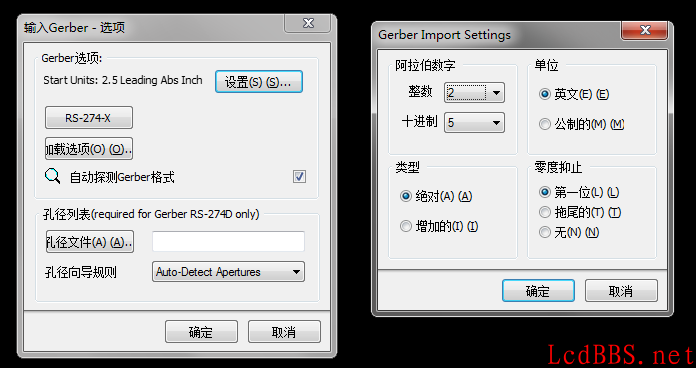

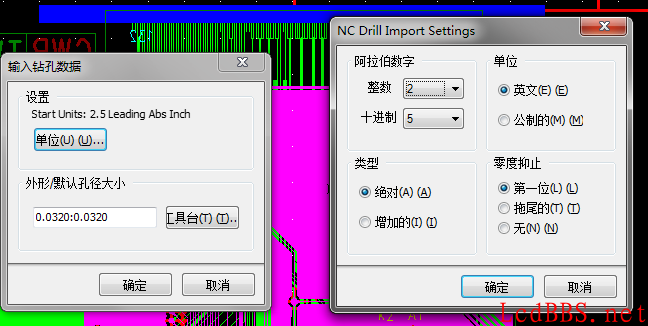

2.导入gerber文件和钻孔文件，其中如果显示不对，需要各自调整整数和十进制，错误就从头再来。

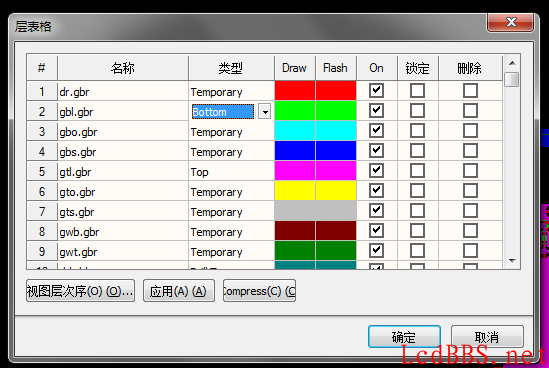

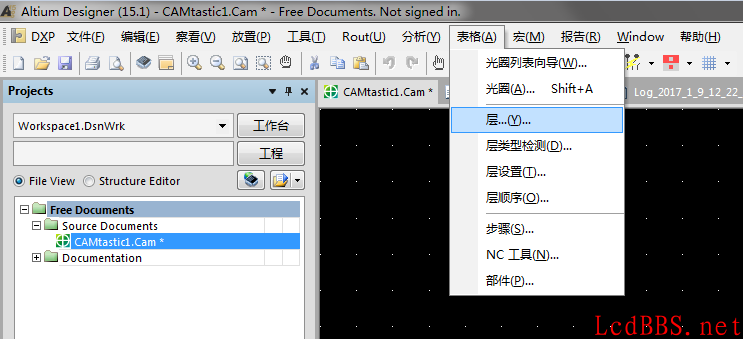

3.导入完成后，需要设置层的 信息 ，这点在原教程中没有，我想有可能AD生成的gerber再导入AD会根据后缀自己选择好了，但其他软件的gerber就难说。

没有这一步后面可能会提示错误信息：Netlist Extraction Error : No Signal layer(s) have beed define

需要设置好top和bottom，其他的无关紧要，如果知道设置一下也好。

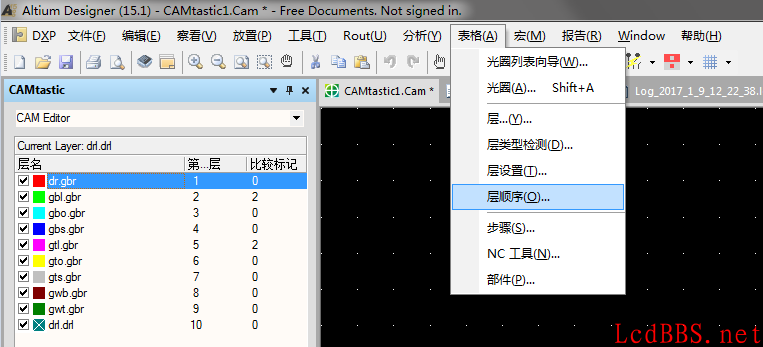

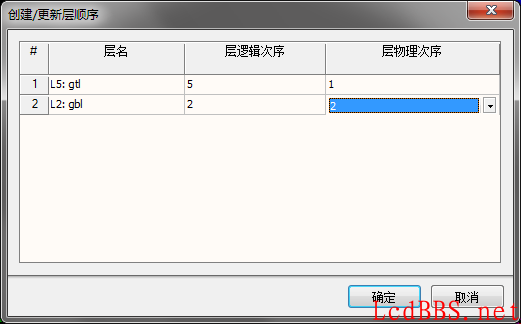

4.需要设置一下层的物理顺序，否则有可能提示错误信息：the physical layers order wasn't define

这里一定要设置为Top=1 , Bottom=2 .

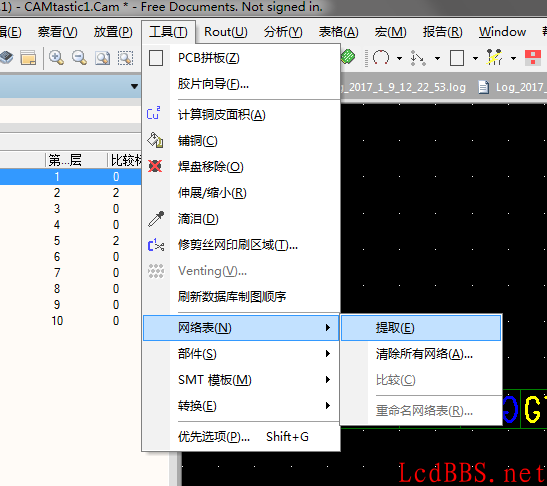

5.后面就跟原来差不多了，提取网表.

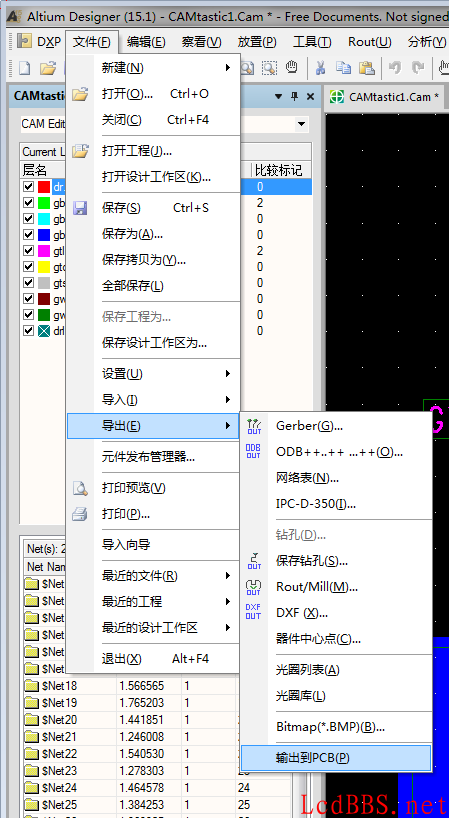

6.生成PCB

7.至此完工，转成的PCB需要自己稍微加工一下，毕竟不是同一个软件。
