Visual Paradigm使用技巧：创建模型元素的原型（Stereotype）

在UML中，元素原型拥有可扩展的机制，它支持设计者为创建新的模型元素而扩展UML的词汇。通过在模型中使用适当的原型，你可以让其构造变得更让人理解。

一个模型类型的原型可以在某个项目中出现多次。比如，当使用用例图构建某个在线购物系统的模型时，可能拥有名为<<administrator>>的多个角色。同样的在类模块中，你可能会遇到多个<<Enum>> 和<<Model>>类。当模型类型的原型如此频繁的使用时，可以将它们保存为模型的原始构建块，在每次需要用到它时，可将拖出从而节约大量的创建时间。本文演示了如何配置图表工具栏，让你轻松创建一个模型元素的原型。

配置图表工具栏

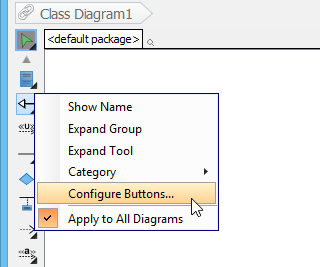

1. 鼠标右键点击图表工具栏打开图表，然后从弹出菜单中选择Configure Buttons。

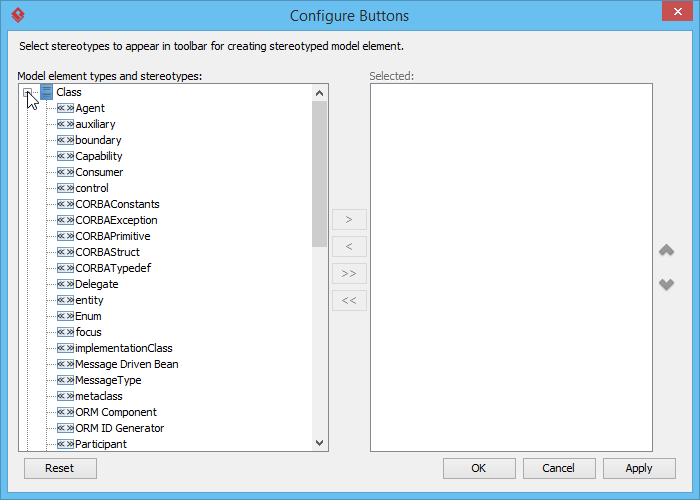

2. 在Configure Buttons窗口，打开感兴趣模型元素类型的树节点。

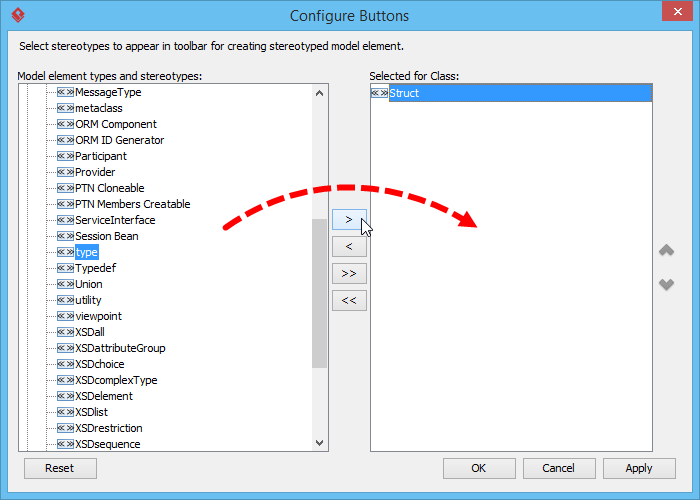

3. 点击>将原型添加进选择栏。

4. 然后通过图表工具栏创建所选元素类型的类。具体操作为，点击图标工具栏中的元素类型按钮，然后从弹出菜单中选择前面选中的那个元素类型。

5. 点击图表就创建了下图这样的元素。

辅助选项

图标工具栏中还包含了一些用于整理以方便选择的辅助选项。我们来介绍以下两个辅助选项.

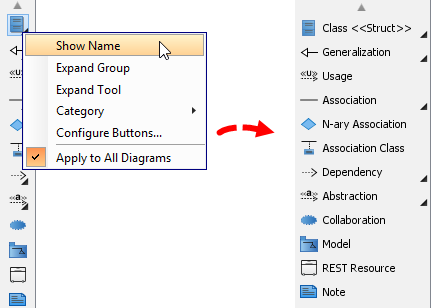

Show Name 打开时能够显示按钮的名称，关闭时能够减小这些按钮选项所占用的空间。

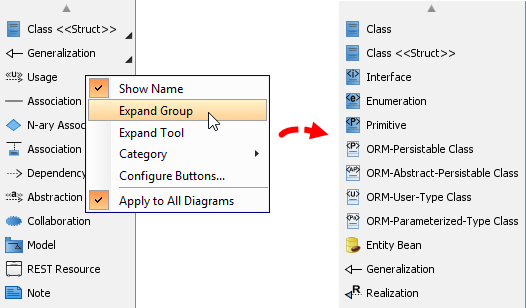

Expand Group 能够展开所有的收缩选项，这样所有的模型类型都是可见的，方便直接选择。

最新的

本文翻译自visual-paradigm.com
