Visual Paradigm使用技巧：模型转换器的使用及模型对比

模型转换器的使用

接前篇教程，让我们刷新一下内存，看看在类OrderLine中发生了哪些改变。

1. 将鼠标指针移动到类OrderLine之上。

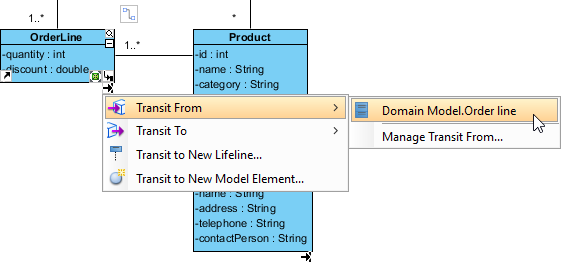

2. 点击这个类所在矩形的右下方的Model Transitor资源图标，然后从弹出菜单中选择Transit From > Domain Model.Order line。

这个就是所选择的类OrderLine的之前版本，名为Order line的域模型。

使用Visual Diff对模型进行比较

为了识别所有在实现模型中进行的改进，我们需要借助于使用Visual Diff工具。

1. 通过选择应用工具栏中的Modeling > Visual Diff打开Visual Diff。

2. 在Visual Diff窗口的Strategy框选择Transitor。

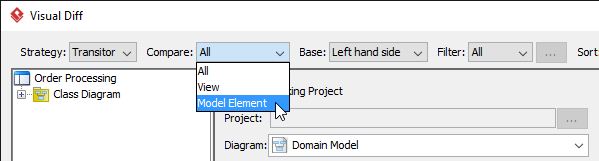

3. 相比起查看图形坐标等的详情，我们更想知道模型元素到底发生了什么样的改变。因此，在Strategy框旁边的Compare框，我们选择Model Element。

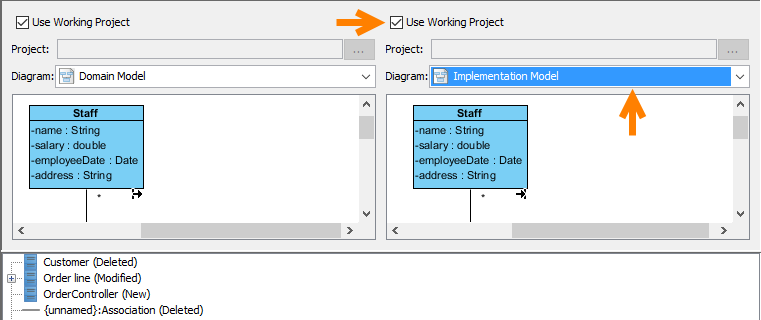

4. 在图表面板的右边，保持选择Use Working Project，然后找到Implementation Model来作为需要进行比较的图表。

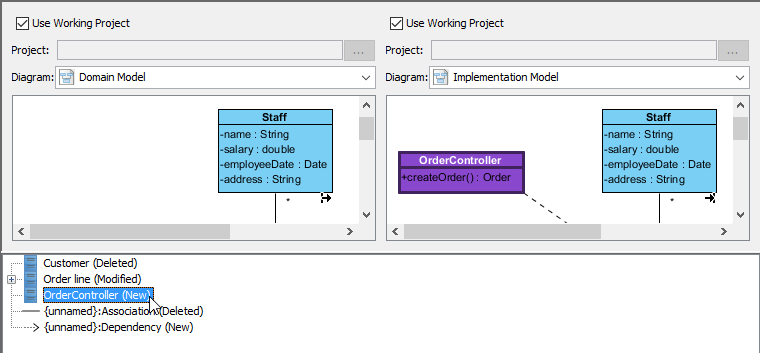

5. 现在，我们已经在面板底部获得了域模型（左边）和实现模型（右边）的差异。点击节点OrderController (New)。从标签(New)和图表的变化，我们可以知道这些就是在实现模型中新增的东西。

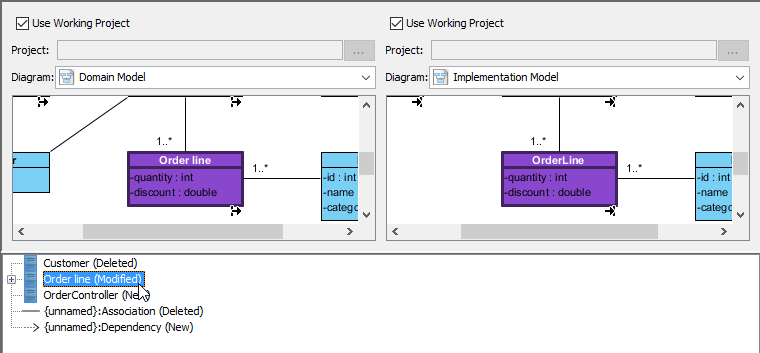

6. 选择并展开节点Order line (Modified)，我们可以知道它被重命名过。

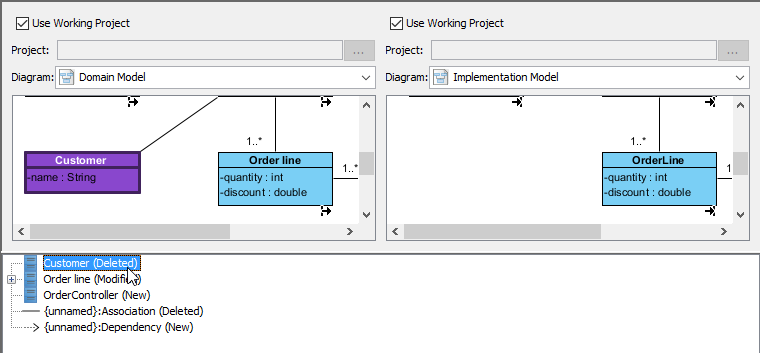

7. 选择节点Customer (Deleted)，我们可以知道它在实现模型中已经没有了。
