UML是广泛应用于建模软件系统的通用建模语言，在某些场合，对于某些特定的问题，UML的描述可能做不到足够精确，那么在这里我们就要用到UML概要文件（UML Profile）了，它是特定领域或平台自定义模型的一种扩展机制。本教程将向你介绍如何在Visual Paradigm中创建自定义的概要文件。

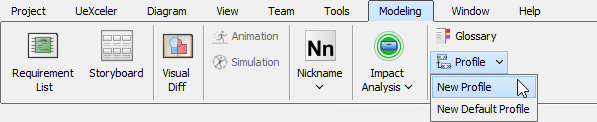

1. 在应用工具栏中选择Modeling > Profile > New Profile创建一个概要文件。
2. 在创建一个新的概要图时，系统会提示你输入一个名字。输入Vehicle Engineering Profile作为名字并敲击回车键。
3. 现在在图表中对概要文件进行建模。首先创建一个原型，从工具栏中选择Stereotype工具。

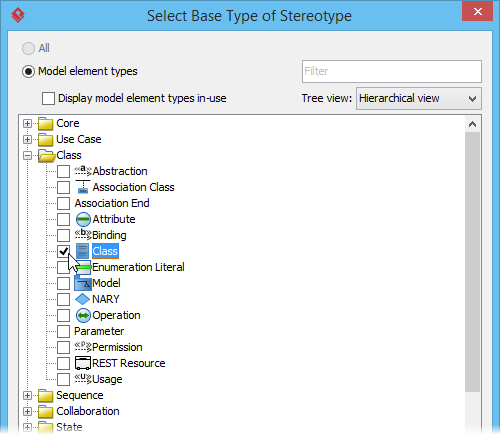

4. 点击图表创建原型。系统会立刻提示你选择这个原型的基本类型，这个基本类型是创建的原型将会要用到的元素类型。展开Class节点然后选择Class。
5. 点击OK进行确认。
6. 该原型被创建在图表中。输入Vehicle 作为它的名字，然后敲击回车键进行确认。
7. 让我们来定义与这个原型相关的标签。鼠标右键点击Vehicle原型，然后从弹出菜单选择Open Specification...
8. 打开Tagged Value Definitions选项。
9. 在选项底部，点击Add，然后从从弹出菜单中选择Floating Point Number Tag。

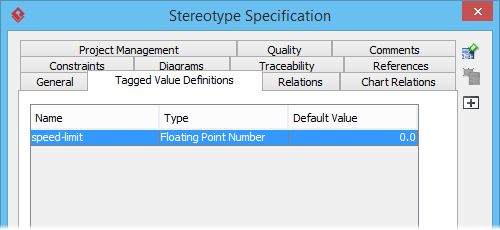

10. 输入speed-limit 作为标签名称，然后按回车键进行确认。

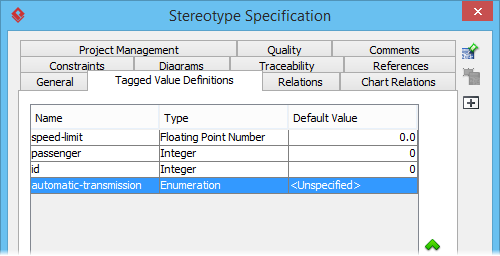

11. 创建两个类型为整数（ integer）的标签passenger 和 id以及一个类型为枚举（enumeration）的标签automatic-transmission。
12. 现在为枚举标签automatic-transmission配置可能出现的值。点击Default Value单元格上的...按钮。
13. 在Edit Enumeration窗口，点击Add进行添加，然后输入值yes和no。
14. 选择yes ，然后勾选Default value作为默认选项。
15. 点击OK 进行确认，然后回到specification窗口。
16. 再点击specification窗口的OK回到图表页面。
17. 现在我们在这个概要文件中创建另一个原型。将鼠标指针移动到Vehicle 原型上。
18. 按住出现在右上方的Resource Catalog按钮，将其拖出来。

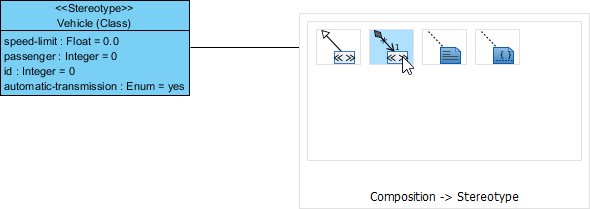

19. 在空白位置放开鼠标，然后从Resource Catalog中选择Composition -> Stereotype 。
20. 一个新的原型就创建好了，Class被自动选择作为基础的类型。输入Body作为原型的名字，按回车键进行确认。
